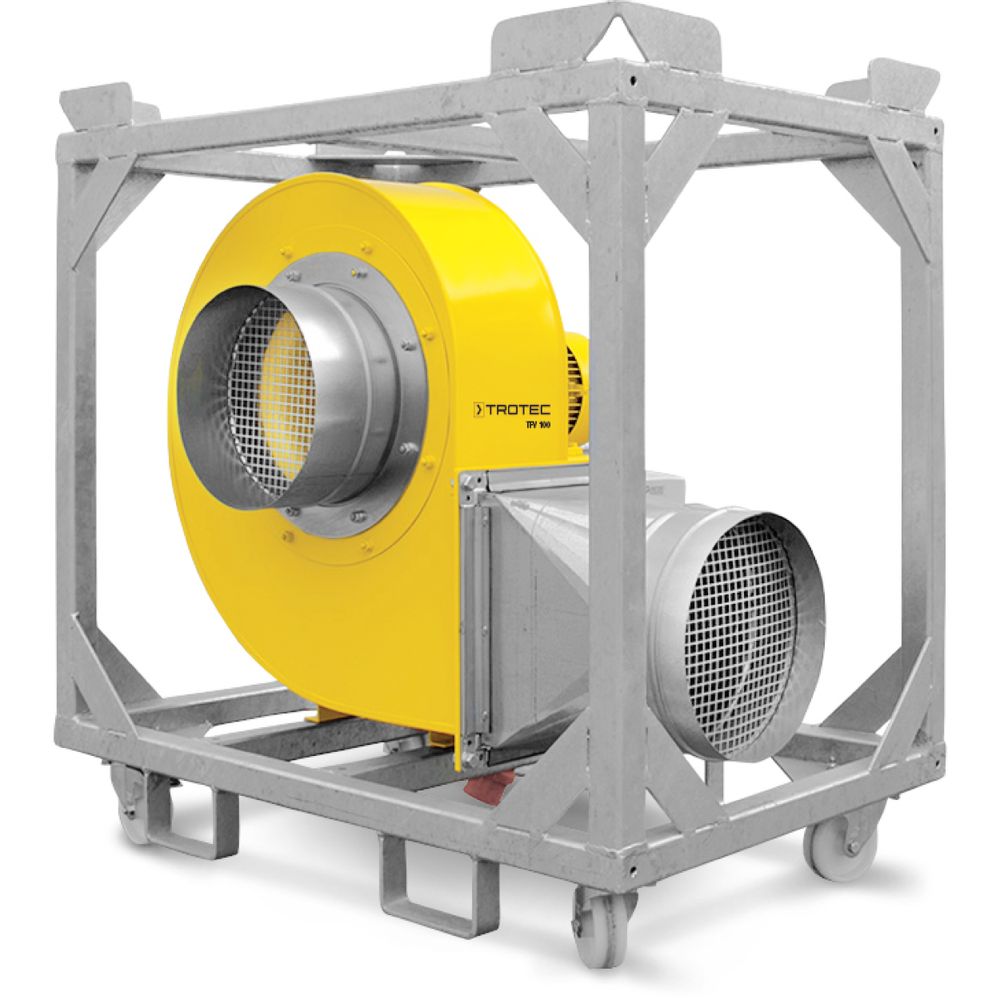

Ventilador radial TFV 100
Óptimo para trayectos de transporte de aire con una contrapresión alta
El TFV 100 es el ventilador óptimo para todas las aplicaciones de ventilación con una contrapresión alta, como por ejemplo a través de distancias de transporte largas empleando varias mangueras conductoras de aire unidas entre sí. Y es que, a diferencia de los ventiladores axiales, este potente ventilador radial impele el aire perpendicular al eje del rodete según el principio de una centrífuga en la que el aire se presiona hacia fuera y se comprime en una carcasa en forma de caracol.
Por esa razón el TFV 100 es ideal para la ventilación y extracción del aire en trabajos de saneamiento, canalización o soldadura, también en entornos muy sucios con gran contenido de polvo.
El ventilador radial está integrado en una carcasa robusta carcasa de acero recubierta de polvo y dotada de un barniz muy resistente de dos componentes, lo que lo hace extremadamente resistente también en los entornos agresivos. Opcionalmente se puede suministrar todos los tipos de acero deseados.
El TFV 100 se suministra, en su versión estándar, con un bastidor de transporte adicional de acero galvanizado que ofrece una movilidad máxima y es óptimo para el uso con cambio frecuente de ubicación. El modelo básico sin bastidor de transporte puede ser adquirido si se solicita.
A petición también está disponible el TFV 100 en diseño a prueba de explosión.
Ventajas en la práctica:
- Desarrollo, diseño y fabricación: 100 % Trotec
- Aparato robusto de calidad «Made in Germany» con gran rendimiento
- Modelo protegido contra salpicaduras (IP55)
- Se puede emplear también en entornos cubiertos de polvo
- El motor del ventilador está fuera de la corriente del aire principal
- Puede ser conectado tanto a canales de aspiración como de soplado
- Características estables y presión alta constante
Comparación directa de todos los ventiladores radiales de la serie TFV:
Para que encuentre el ventiladores radiales de la serie TFV que mejor se adapte a sus necesidades, aquí le ofrecemos la posibilidad de comparar entre sí los aspectos principales de todos los aparatos.
Si lo desea, puede desmarcar los modelos que no quiera incorporar a la comparación.
Cálculo de la capacidad:
- Calcule el volumen del edificio.
(en nuestro ejemplo 2.730 m³) - Calcule el volumen de aire requerido por hora determinando el número de renovaciones del aire y multiplicando ese valor por el volumen del espacio.
(en nuestro ejemplo 21.840 m³ / h) - Determine la longitud total del canal entre el punto de aspiración y soplado en metros.
(en nuestro ejemplo 29 metros) - Calcule la suma total de las curvas de la manguera conductora del aire en grados.
(en nuestro ejemplo 270°) - Determine ahora en la curva característica de los modelos TFV, conforme a los valores calculados por usted, el punto de intersección del eje del volumen de aire y el eje de la longitud del canal y seleccione el modelo cuya curva del grado de curvatura relevante pase por encima o lo más cerca posible de ese punto de intersección.
(en nuestro ejemplo marcada en verde)
Resultado: Un TFV 900 satisface la capacidad requerida en nuestro ejemplo.
Equipamiento de serie
disponibles de manera opcional
no disponible
Comprar
Datos técnicos
| Datos técnicos | ||
|---|---|---|
| información general | ||
| número de artículo | 1.510.002.010 | |
| Caudal de aire | ||
| [m³/h] fase máx. - soplado libremente | 4.000 | |
| Caudal y presión de aire | ||
| caudal de aire para presión de aire [m³/h] | 2.000 | |
| caudal para presión de aire [Pa] | 2.020 | |
| corriente de aire | ||
| soplado | ||
| aspirado | ||
| velocidad de salida del aire | ||
| velocidad de salida de aire [m/s] | 17 | |
| velocidad de salida de aire [km/h] | 61,2 | |
| ventilador | ||
| velocidades del ventilador | 1 | |
| presión del aire | ||
| fase máx. [Pa] | 2.080 | |
| temperatura del medio transportador | ||
| temperatura máx. del medio transportador [°C] | 80 | |
| condiciones del entorno | ||
| Rango de temperaturas [°C] | -20 | |
| gama de temperaturas máx. [°C] | 40 | |
| característica de seguridad | ||
| tipo de protección IP | IP55 | |
| valores eléctricos | ||
| Tensión de conexión | 400 V, 50 Hz | |
| consumo de potencia [kW] | 2,2 | |
| fusible recomendado [A / Motorschutzschalter] | 10 | |
| consumo de potencia nominal [A] | 7,8 | |
| Conexión eléctrica | ||
| conector | CEE 16 A | |
| según las necesidades del cliente | ||
| longitud del cable [m] | ||
| racor para manguera | ||
| Conector de aspiración [mm] | 300 | |
| Conector de soplado [mm] | 300 | |
| valores de sonido | ||
| Distancia 1 m [dB(A)] | 87,5 | |
| Distancia 3 m [dB(A)] | 81,5 | |
| protección contra explosión | ||
| zona | ||
| Tipo de protección | ||
| medidas | ||
| longitud (sin embalaje) [mm] | 960 | |
| Ancho (sin embalaje) [mm] | 560 | |
| Altura (sin embalaje) [mm] | 750 | |
| peso | ||
| (sin embalaje) [kg] | 120 | |
| Instalaciones, características y funciones | ||
|---|---|---|
| modelo de carcasa | ||
| Acero | ||
| Revestido de polvo | ||
| movilidad | ||
| grúa | ||
| montacargas | ||
| ruedas de plástico para el transporte | ||
