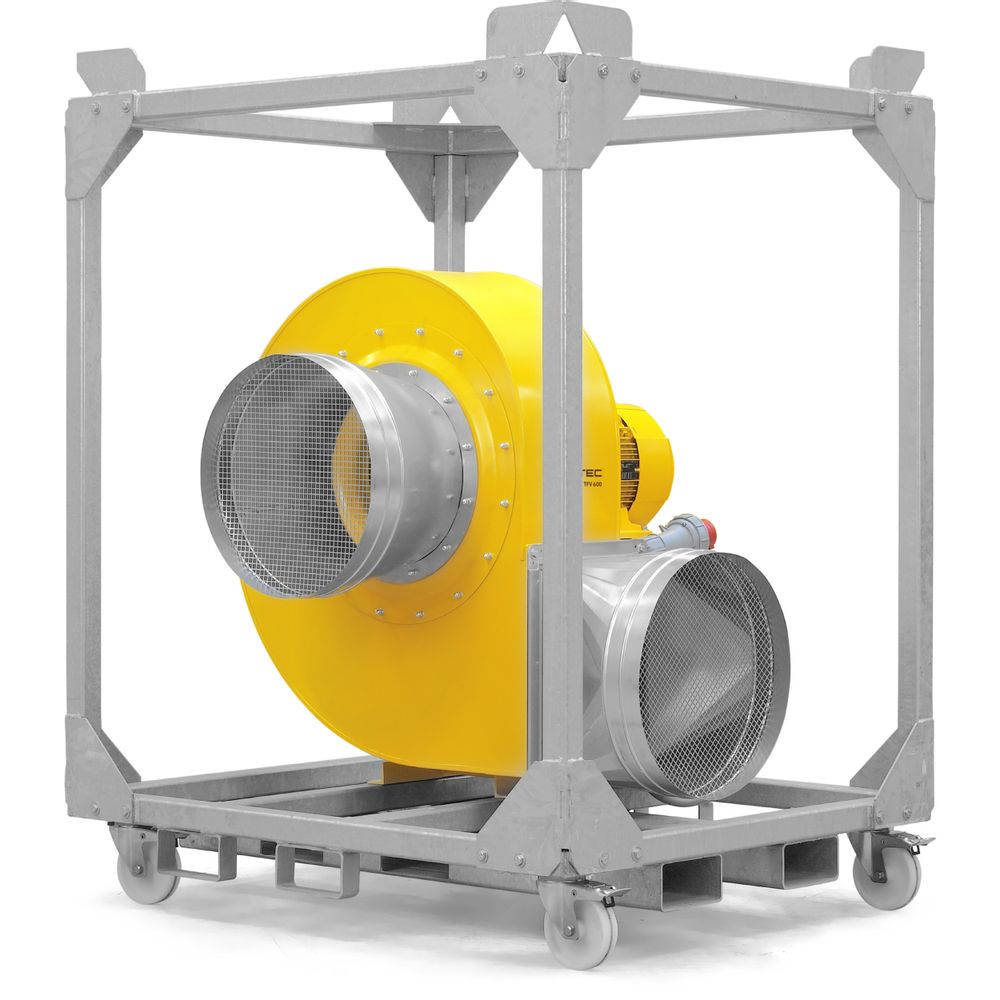

Ventilador radial TFV 600

Ventilador de alta presión de uso múltiple para largos trayectos de transporte de aire

El TFV 600 se ha diseñado para obtener un gran rendimiento en situaciones de elevada contrapresión incluso durante largos trayectos de transporte a través de varias mangueras de transporte de aire unidas unas a otras.

Por ello, el TFV 600 resulta el ventilador de transporte ideal para humidificar y deshumidificar sistemas de canales y tuberías o instalaciones de túneles, así como para trabajos de soldadura o de sellado y recubrimiento de suelos en el ámbito de la ingeniería civil.

Este ventilador radial de alta potencia garantiza un elevado volumen de aire incluso en trayectos de larga distancia con mangueras de 50 metros con varios codos. Esto es posible gracias a que el TFV 600, al contrario que los ventiladores axiales, dirige el aire de forma vertical al eje del rodete siguiendo el principio centrífugo, por el cual se presiona el aire hacia fuera y queda comprimido en una carcasa en forma de caracol.

Además, el ventilador radial de este aparato de gran calidad fabricado íntegramente en Alemania se sitúa dentro de una robusta carcasa de acero recubierta de polvo y dotada de un barniz muy resistente de dos componentes. Gracias a todo ello, puede funcionar sin ningún problema en entornos agresivos. Opcionalmente, se puede suministrar la carcasa en todos los tipos de acero deseados.

El TFV 600 Ex se suministra, además de en su versión estándar sin marcos, en un modelo con bastidor adicional de acero galvanizado, ruedas de transporte robustas, ranuras para carretillas elevadoras y esquinas para la elevación con grúa. Este bastidor de transporte no sólo le ofrece una gran movilidad para poder utilizar el aparato en trabajos que requieran un cambio frecuente de ubicación, sino que además le permitirá apilar unos aparatos sobre otros durante el transporte o a la hora de almacenarlos.

A petición también está disponible el TFV 600 en diseño a prueba de explosión.

Ventajas en la práctica:

  • Desarrollo, diseño y fabricación: 100 % Trotec
  • Aparato robusto de calidad «Made in Germany» con gran rendimiento
  • Modelo protegido contra salpicaduras (IP55)
  • Se puede emplear también en entornos cubiertos de polvo
  • El motor del ventilador está fuera de la corriente del aire principal
  • Puede ser conectado tanto a canales de aspiración como de soplado
  • Características estables y presión alta constante
  • De serie con una conexión estrella-triángulo para un arranque suave

Caudal de aire en comparación con la longitud del canal:

Caudal de aire en comparación con la longitud del canal

Características de la potencia por el lado de presión:

Características de la potencia por el lado de presión

Comparación de los datos técnicos

Comparación directa de todos los ventiladores radiales de la serie TFV:

Para que encuentre el ventiladores radiales de la serie TFV que mejor se adapte a sus necesidades, aquí le ofrecemos la posibilidad de comparar entre sí los aspectos principales de todos los aparatos.

Si lo desea, puede desmarcar los modelos que no quiera incorporar a la comparación.

Comparación de los datos técnicos


Cálculo de la capacidad:

  1. Calcule el volumen del edificio.
    (en nuestro ejemplo 2.730 m³)
  2. Calcule el volumen de aire requerido por hora determinando el número de renovaciones del aire y multiplicando ese valor por el volumen del espacio.
    (en nuestro ejemplo ­21.840 m³ / h)
  3. Determine la longitud total del canal entre el punto de aspiración y soplado en metros.
    (en nuestro ejemplo 29 metros)
  4. Calcule la suma total de las curvas de la manguera conductora del aire en grados.
    (en nuestro ejemplo 270°)
  5. Determine ahora en la curva característica de los modelos TFV, conforme a los valores calculados por usted, el punto de intersección del eje del volumen de aire y el eje de la longitud del canal y seleccione el modelo cuya curva del grado de curvatura relevante pase por encima o lo más cerca posible de ese punto de intersección.
    (en nuestro ejemplo marcada en verde)

Resultado: Un TFV 900 satisface la capacidad requerida en nuestro ejemplo.

TFV Cálculo de la capacidad
TFV Esquema de cálculo
Volumen = (13 x 6 x 35 m) = 2.730 m³
ventilación deseada: 8 renovaciones del aire / hora
Longitud del canal: 29 m
Curvaturas = (3 x 90°) = 270°
Potencia requerida = (2.730 x 8) 21.840 m³ / hora
Resultado: Un TFV 900 satisface la capacidad requerida.

Comprar

Detailes

Datos técnicos
información general
  número de artículo 1.510.002.040
Caudal de aire
  fase máx. - soplado libremente [m³/h] 16.000
Caudal y presión de aire
  caudal de aire para presión de aire [m³/h] 10.000
  caudal para presión de aire [Pa] 4.000
corriente de aire
  soplado
  aspirado
velocidad de salida del aire
  velocidad de salida de aire [m/s] 21
  velocidad de salida de aire [km/h] 75,6
ventilador
  velocidades del ventilador 1
presión del aire
  fase máx. [Pa] 4.900
temperatura del medio transportador
  temperatura máx. del medio transportador [°C] 80
condiciones del entorno
  Rango de temperaturas [°C] -20
  gama de temperaturas máx. [°C] 40
característica de seguridad
  tipo de protección IP 55
valores eléctricos
  Tensión de conexión 400 V/50 Hz
  consumo de potencia [kW] 18,5
  fusible recomendado [A / Motorschutzschalter] 32
  consumo de potencia nominal [A] 34
Conexión eléctrica
  conector CEE 63 A
  según las necesidades del cliente
  longitud del cable [m]
racor para manguera
  Conector de aspiración [mm] 515
  Conector de soplado [mm] 515
valores de sonido
  Distancia 1 m [dB(A)] 84
  Distancia 3 m [dB(A)] 78
protección contra explosión
  zona
  Tipo de protección
medidas
  longitud (sin embalaje) [mm] 1.305
  Ancho (sin embalaje) [mm] 1.250
  Altura (sin embalaje) [mm] 1.170
peso
  (sin embalaje) [kg] 233
Instalaciones, características y funciones
modelo de carcasa
  acero, recubierto de polvo
  Plástico
  Metal
movilidad
  grúa
  montacargas
  ruedas neumáticas de metal
  ruedas de plástico para el transporte
  neumáticos macizos que no destiñen
  Agarre(s) para la sujeción o transporte

 Equipamiento de serie

 disponibles de manera opcional

 no disponible
