Ventilador radial TFV 900

Ventilador de alta presión para grandes volúmenes de aire

Ventilador radial TFV 900
Ventilador radial TFV 900

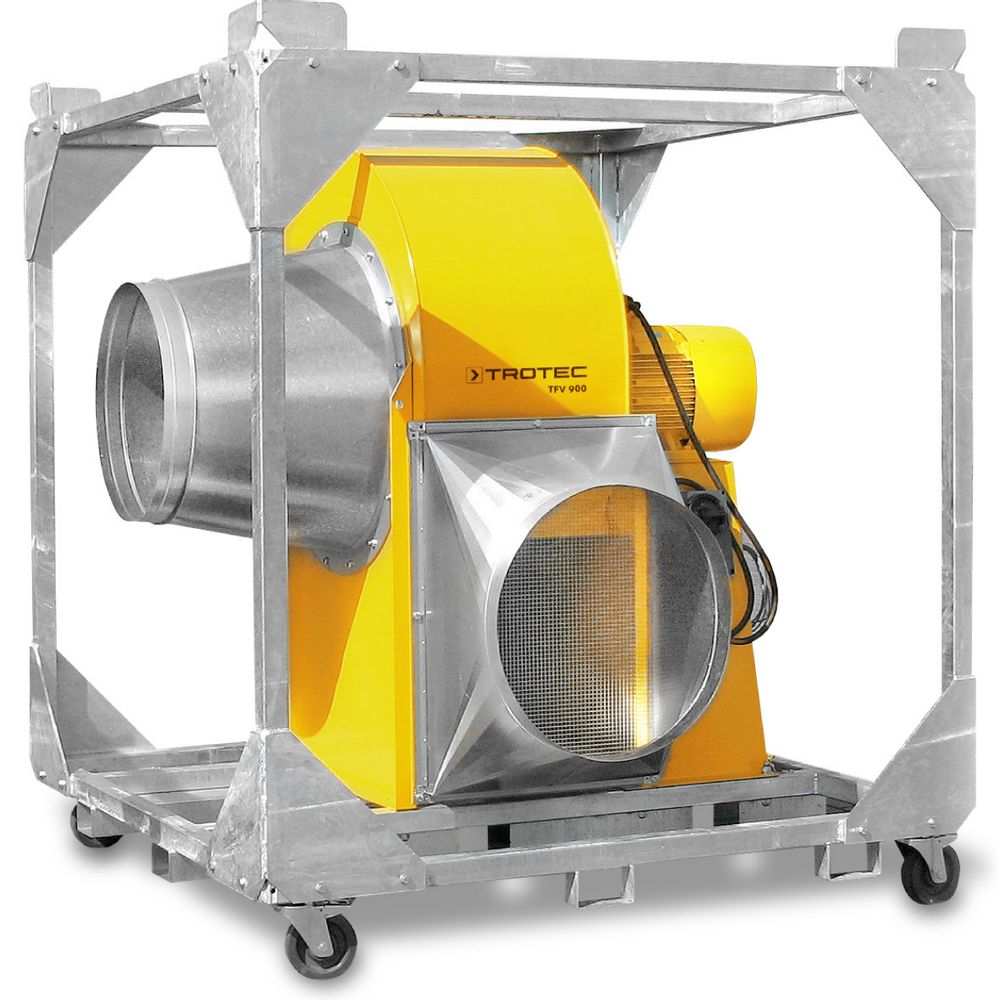

Bien para las aplicaciones de ventilación y extracción de aire en los sistemas de canales y tubos o en túneles o para los trabajos de sellado y recubrimiento de suelos en la ingeniería civil – el ventilador radial de alta presión TFV 900 está perfectamente preparado para ese tipo de tareas ya que expele hasta 25.000 m³/h de aire, con mangueras conectadas, incluso en trayectos largos con contrapresiones fuertes y está diseñado extremadamente estable para los entornos difíciles de la práctica.

Este aparato de calidad no se inmuta en los entornos agresivos ya que el ventilador radial está integrado en una carcasa robusta carcasa de acero recubierta de polvo y dotada de un barniz muy resistente de dos componentes. Opcionalmente se puede suministrar todos los tipos de acero deseados.

El TFV 900 se suministra, en su versión estándar, incluyendo un bastidor adicional de acero galvanizado, con ruedas de transporte robustas, ranuras para carretillas elevadoras y esquinas para la elevación con grúa. El bastidor de transporte ofrece una movilidad máxima y es óptimo para el uso con cambio frecuente de ubicación. El modelo básico sin bastidor de transporte puede ser adquirido si se solicita.

A petición también está disponible el TFV 900 en diseño a prueba de explosión.



Ventajas en la práctica:

  • Desarrollo, diseño y fabricación: 100 % Trotec
  • Aparato robusto de calidad «Made in Germany» con gran rendimiento
  • Modelo protegido contra salpicaduras (IP55)
  • Se puede emplear también en entornos cubiertos de polvo
  • El motor del ventilador está fuera de la corriente del aire principal
  • Puede ser conectado tanto a canales de aspiración como de soplado
  • Características estables y presión alta constante
  • De serie con una conexión estrella-triángulo para un arranque suave

Caudal de aire en comparación con la longitud del canal:

Caudal de aire en comparación con la longitud del canal

Características de la potencia por el lado de presión:

Características de la potencia por el lado de presión

Comparación de los datos técnicos

Comparación directa de todos los ventiladores radiales de la serie TFV:

Para que encuentre el ventiladores radiales de la serie TFV que mejor se adapte a sus necesidades, aquí le ofrecemos la posibilidad de comparar entre sí los aspectos principales de todos los aparatos.

Si lo desea, puede desmarcar los modelos que no quiera incorporar a la comparación.

Comparación de los datos técnicos


Cálculo de la capacidad:

  1. Calcule el volumen del edificio.
    (en nuestro ejemplo 2.730 m³)
  2. Calcule el volumen de aire requerido por hora determinando el número de renovaciones del aire y multiplicando ese valor por el volumen del espacio.
    (en nuestro ejemplo ­21.840 m³ / h)
  3. Determine la longitud total del canal entre el punto de aspiración y soplado en metros.
    (en nuestro ejemplo 29 metros)
  4. Calcule la suma total de las curvas de la manguera conductora del aire en grados.
    (en nuestro ejemplo 270°)
  5. Determine ahora en la curva característica de los modelos TFV, conforme a los valores calculados por usted, el punto de intersección del eje del volumen de aire y el eje de la longitud del canal y seleccione el modelo cuya curva del grado de curvatura relevante pase por encima o lo más cerca posible de ese punto de intersección.
    (en nuestro ejemplo marcada en verde)

Resultado: Un TFV 900 satisface la capacidad requerida en nuestro ejemplo.

TFV Cálculo de la capacidad
TFV Esquema de cálculo
Volumen = (13 x 6 x 35 m) = 2.730 m³
ventilación deseada: 8 renovaciones del aire / hora
Longitud del canal: 29 m
Curvaturas = (3 x 90°) = 270°
Potencia requerida = (2.730 x 8) 21.840 m³ / hora
Resultado: Un TFV 900 satisface la capacidad requerida.

Comprar

Datos técnicos

Datos técnicos
información general
  número de artículo 1.510.002.050
Caudal de aire
  fase máx. - soplado libremente [m³/h] 33.600
Caudal y presión de aire
  caudal de aire para presión de aire [m³/h] 25.000
  caudal para presión de aire [Pa] 1.900
corriente de aire
  soplado
  aspirado
velocidad de salida del aire
  velocidad de salida de aire [m/s] 34
  velocidad de salida de aire [km/h] 122,4
ventilador
  velocidades del ventilador 1
presión del aire
  fase máx. [Pa] 2.150
temperatura del medio transportador
  temperatura máx. del medio transportador [°C] 80
condiciones del entorno
  Rango de temperaturas [°C] -20
  gama de temperaturas máx. [°C] 40
característica de seguridad
  tipo de protección IP 55
valores eléctricos
  Tensión de conexión 400 V/50 Hz
  consumo de potencia [kW] 18,5
  fusible recomendado [A / Motorschutzschalter] 32
  consumo de potencia nominal [A] 39
Conexión eléctrica
  conector CEE 63 A
  según las necesidades del cliente
  longitud del cable [m]
racor para manguera
  Conector de aspiración [mm] 630
  Conector de soplado [mm] 630
valores de sonido
  Distancia 1 m [dB(A)] 82
  Distancia 3 m [dB(A)] 76
protección contra explosión
  zona
  Tipo de protección
medidas
  longitud (sin embalaje) [mm] 1.680
  Ancho (sin embalaje) [mm] 1.810
  Altura (sin embalaje) [mm] 1.680
peso
  (sin embalaje) [kg] 450
Instalaciones, características y funciones
modelo de carcasa
  acero, recubierto de polvo
  Plástico
  Metal
movilidad
  grúa
  montacargas
  Agarre(s) para la sujeción o transporte
  ruedas de plástico para el transporte
  ruedas neumáticas de metal
  neumáticos macizos que no destiñen

 Equipamiento de serie

 disponibles de manera opcional

 no disponible
