Ventilador radial TFV 100 Ex

Óptimo para largos trayectos de transporte de aire en zonas de protección contra explosiones con una contrapresión alta

El TFV 100 Ex es el ventilador óptimo para todas las aplicaciones de ventilación en zonas de protección contra explosiones con una contrapresión alta, como por ejemplo a través de distancias de transporte largas empleando varias mangueras conductoras de aire unidas entre sí. Y es que, a diferencia de los ventiladores axiales, este potente ventilador radial impele el aire perpendicular al eje del rodete según el principio de una centrífuga en la que el aire se presiona hacia fuera y se comprime en una carcasa en forma de caracol.

Este ventilador radial diseñado y fabricado conforme a la Directiva ATEX 2014/34/EU está integrado en una carcasa robusta carcasa de acero recubierta de polvo y dotada de un barniz muy resistente de dos componentes, lo que lo hace extremadamente resistente también en los entornos agresivos. Opcionalmente se puede suministrar todos los tipos de acero deseados.

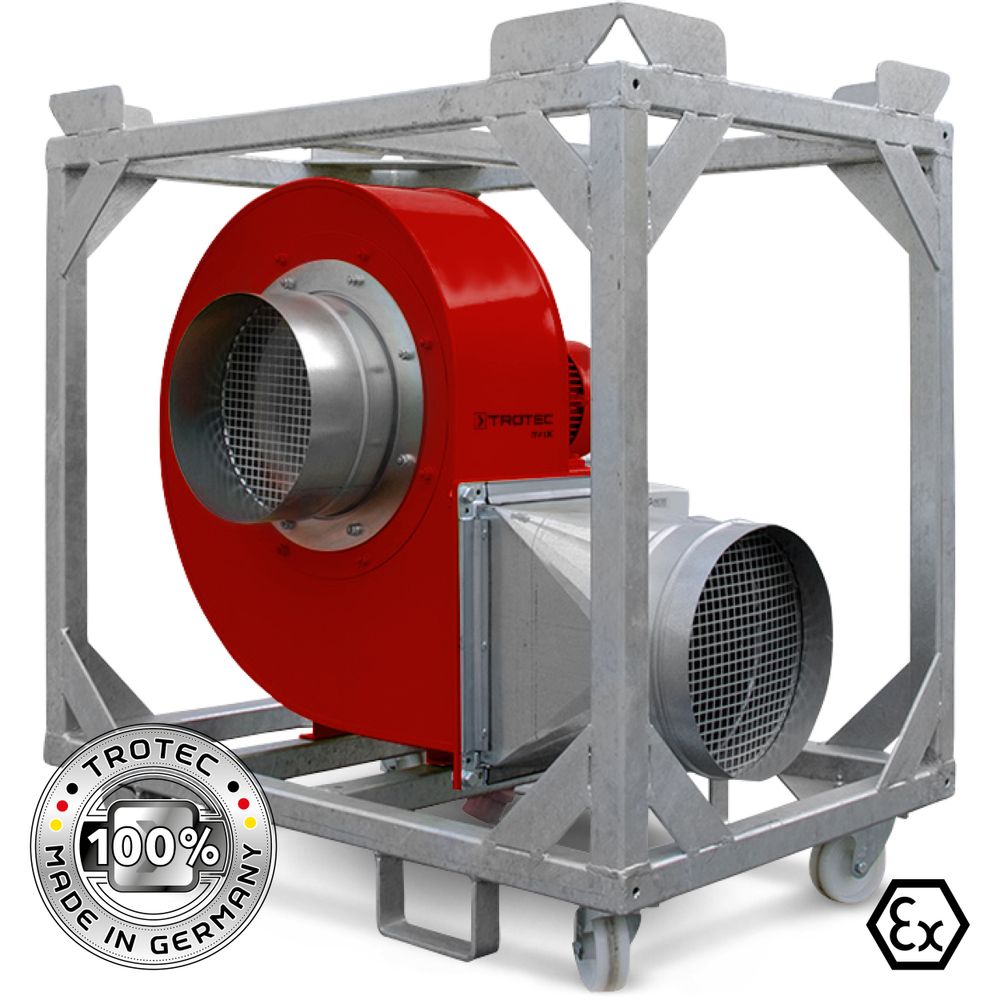

El TFV 100 Ex se suministra, además de en su versión estándar sin marcos, en un modelo con bastidor adicional de acero galvanizado y ruedas de transporte robustas que ofrece una movilidad máxima y es óptimo para el uso con cambio frecuente de ubicación.

Los interruptores, cables y conectores del TFV 100 EX están aprobados para su uso en condiciones de peligro de explosión. Para las prolongaciones de cables tenemos a su disposición unos conectores de acoplamiento adaptados que cuentan con la aprobación para su uso en las zonas 1, 2, 21 y 22.

Ventajas en la práctica:

  • Desarrollo, diseño y fabricación 100 % Trotec
  • Protección contra explosiones, grupo II, categoría 3G, tipo de temperatura 4
  • Instrumento de medición robusto de alta calidad «Made in Germany» con gran rendimiento
  • Modelo protegido contra salpicaduras (IP55)
  • El motor del ventilador está fuera de la corriente del aire principal
  • Se puede conectar tanto a canales de aspiración como de soplado
  • Estabilidad y alta presión de forma constante
  • También se puede adquirir para zonas de protección contra explosiones del grupo II, categoría 2G (zona 1), categoría 2D (zona 21) y categoría 3D (zona 2)
TVF 100 Ex
TVF 100 Ex
TVF 100 Ex
Acoplamiento adaptador 16 A Ex
Acoplamiento adaptador 16 A Ex

Caudal de aire en comparación con la longitud del canal:

TVF 100 Ex

Características de la potencia por el lado de presión:

TVF 100 Ex

Comprar

Datos técnicos

Datos técnicos
información general
  número de artículo 1.510.002.012
Caudal de aire
  fase máx. - soplado libremente [m³/h] 4.000
Caudal y presión de aire
  caudal de aire para presión de aire [m³/h] 2.000
  caudal para presión de aire [Pa] 2.020
corriente de aire
  soplado
  aspirado
velocidad de salida del aire
  velocidad de salida de aire [m/s] 17
  velocidad de salida de aire [km/h] 61,2
ventilador
  velocidades del ventilador 1
presión del aire
  fase máx. [Pa] 2.800
temperatura del medio transportador
  temperatura máx. del medio transportador [°C] 60
condiciones del entorno
  Rango de temperaturas [°C] -20
  gama de temperaturas máx. [°C] 40
característica de seguridad
  tipo de protección IP 55
valores eléctricos
  Tensión de conexión 400 V/50 Hz
  consumo de potencia [kW] 2,2
  fusible recomendado [A] 10
  consumo de potencia nominal [A] 7,8
Conexión eléctrica
  conector CEE 16 A
  según las necesidades del cliente
  longitud del cable [m]
racor para manguera
  Conector de aspiración [mm] 300
  Conector de soplado [mm] 300
valores de sonido
  Distancia 1 m [dB(A)] 87,5
  Distancia 3 m [dB(A)] 81,5
protección contra explosión
  zona 2
  Tipo de protección II3G, T4
medidas
  longitud (sin embalaje) [mm] 960
  Ancho (sin embalaje) [mm] 560
  Altura (sin embalaje) [mm] 750
peso
  (sin embalaje) [kg] 120
Instalaciones, características y funciones
modelo de carcasa
  acero, recubierto de polvo
  Plástico
  Metal
movilidad
  grúa
  montacargas
  Agarre(s) para la sujeción o transporte
  ruedas de plástico para el transporte
  ruedas neumáticas de metal
  neumáticos macizos que no destiñen

 Equipamiento de serie

 disponibles de manera opcional

 no disponible
