Ventilador radial TFV 300

El ventilador robusto para una presión alta

Debido a su gran capacidad para transportar aire con gran presión el TFV 300 es apropiado para diversas aplicaciones de ventilación y extracción de aire en la industria y la construcción, por ejemplo en la limpieza de tanques, los trabajos de soldadura en sistemas de canales y tubos o en trabajos de sellado y recubrimiento de suelos en garajes subterráneos.

Este aparato de calidad no se inmuta en los entornos agresivos ya que el ventilador radial está integrado en una carcasa robusta carcasa de acero recubierta de polvo y dotada de un barniz muy resistente de dos componentes. Opcionalmente se puede suministrar todos los tipos de acero deseados.

También en el transporte de aire a lo largo de trayectos con varios codos y mangueras de 40 metros de largo el TFV 300 convence por su gran capacidad de transporte del aire. Y es que, a diferencia de los ventiladores axiales, este potente ventilador radial impele el aire perpendicular al eje del rodete según el principio de una centrífuga en la que el aire se presiona hacia fuera y se comprime en una carcasa en forma de caracol. Esa técnica no sólo garantiza una alta presión de transporte alta sino que hace que el ventilador sea inmune contra el aire muy contaminado con un gran contenido de polvo.

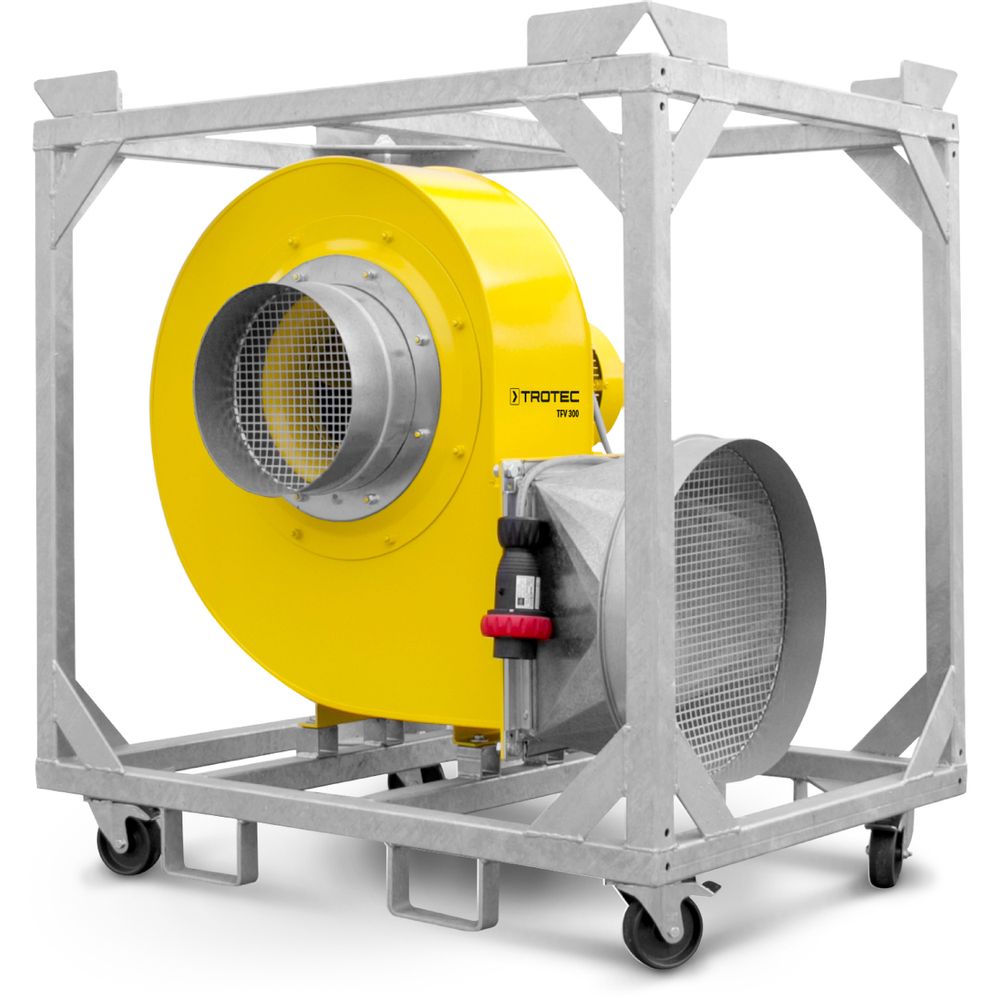

El TFV 300 se suministra, en su versión estándar, incluyendo un bastidor adicional de acero galvanizado, con ruedas de transporte robustas, que ofrece una movilidad máxima y es óptimo para el uso con cambio frecuente de ubicación. El modelo básico sin bastidor de transporte puede ser adquirido si se solicita.

A petición también está disponible el TFV 300 en diseño a prueba de explosión.

Ventajas en la práctica:

  • Desarrollo, diseño y fabricación: 100 % Trotec
  • Aparato robusto de calidad «Made in Germany» con gran rendimiento
  • Modelo protegido contra salpicaduras (IP55)
  • Se puede emplear también en entornos cubiertos de polvo
  • El motor del ventilador está fuera de la corriente del aire principal
  • Puede ser conectado tanto a canales de aspiración como de soplado
  • Características estables y presión alta constante

Caudal de aire en comparación con la longitud del canal:

Caudal de aire en comparación con la longitud del canal

Características de la potencia por el lado de presión:

Características de la potencia por el lado de presión

Comparación de los datos técnicos

Comparación directa de todos los ventiladores radiales de la serie TFV:

Para que encuentre el ventiladores radiales de la serie TFV que mejor se adapte a sus necesidades, aquí le ofrecemos la posibilidad de comparar entre sí los aspectos principales de todos los aparatos.

Si lo desea, puede desmarcar los modelos que no quiera incorporar a la comparación.

Comparación de los datos técnicos


Cálculo de la capacidad:

  1. Calcule el volumen del edificio.
    (en nuestro ejemplo 2.730 m³)
  2. Calcule el volumen de aire requerido por hora determinando el número de renovaciones del aire y multiplicando ese valor por el volumen del espacio.
    (en nuestro ejemplo ­21.840 m³ / h)
  3. Determine la longitud total del canal entre el punto de aspiración y soplado en metros.
    (en nuestro ejemplo 29 metros)
  4. Calcule la suma total de las curvas de la manguera conductora del aire en grados.
    (en nuestro ejemplo 270°)
  5. Determine ahora en la curva característica de los modelos TFV, conforme a los valores calculados por usted, el punto de intersección del eje del volumen de aire y el eje de la longitud del canal y seleccione el modelo cuya curva del grado de curvatura relevante pase por encima o lo más cerca posible de ese punto de intersección.
    (en nuestro ejemplo marcada en verde)

Resultado: Un TFV 900 satisface la capacidad requerida en nuestro ejemplo.

TFV Cálculo de la capacidad
TFV Esquema de cálculo
Volumen = (13 x 6 x 35 m) = 2.730 m³
ventilación deseada: 8 renovaciones del aire / hora
Longitud del canal: 29 m
Curvaturas = (3 x 90°) = 270°
Potencia requerida = (2.730 x 8) 21.840 m³ / hora
Resultado: Un TFV 900 satisface la capacidad requerida.

Comprar

Datos técnicos

Datos técnicos
información general
  número de artículo 1.510.002.030
Caudal de aire
  fase máx. - soplado libremente [m³/h] 7.000
Caudal y presión de aire
  caudal de aire para presión de aire [m³/h] 5.000
  caudal para presión de aire [Pa] 1.900
corriente de aire
  soplado
  aspirado
velocidad de salida del aire
  velocidad de salida de aire [m/s] 27
  velocidad de salida de aire [km/h] 97,2
ventilador
  velocidades del ventilador 1
presión del aire
  fase máx. [Pa] 2.800
temperatura del medio transportador
  temperatura máx. del medio transportador [°C] 80
condiciones del entorno
  Rango de temperaturas [°C] -20
  gama de temperaturas máx. [°C] 40
característica de seguridad
  tipo de protección IP 55
valores eléctricos
  Tensión de conexión 400 V/50 Hz
  consumo de potencia [kW] 4
  fusible recomendado [A / Motorschutzschalter] 16
  consumo de potencia nominal [A] 8,6
Conexión eléctrica
  conector CEE 16 A
  según las necesidades del cliente
  longitud del cable [m]
racor para manguera
  Conector de aspiración [mm] 300
  Conector de soplado [mm] 450
valores de sonido
  Distancia 1 m [dB(A)] 77
  Distancia 3 m [dB(A)] 71
protección contra explosión
  zona
  Tipo de protección
medidas
  longitud (sin embalaje) [mm] 1.000
  Ancho (sin embalaje) [mm] 700
  Altura (sin embalaje) [mm] 830
peso
  (sin embalaje) [kg] 150
