Ventilador radial TFV 600 Ex
Ventilador de alta presión de uso múltiple para largos trayectos de transporte de aire en zonas de protección contra explosiones
El TFV 600 Ex se ha diseñado para obtener un gran rendimiento en zonas de protección contra explosiones en situaciones de elevada contrapresión, incluso durante largos trayectos de transporte a través de varias mangueras de transporte de aire unidas unas a otras. Por ello, el TFV 600 Ex resulta el ventilador de transporte ideal para trabajos de humidificación y deshumidificación en zonas de protección contra explosiones de la clase 2, como por ejemplo en la limpieza de tanques, en instalaciones portuarias, refinerías, patinillos o silos.
Este ventilador radial de alta potencia garantiza un elevado volumen de aire incluso en trayectos de larga distancia con mangueras de 50 metros con varios codos. Esto es posible gracias a que el TFV 600 Ex, al contrario que los ventiladores axiales, dirige el aire de forma vertical al eje del rodete siguiendo el principio centrífugo, por el cual se presiona el aire hacia fuera y queda comprimido en una carcasa en forma de caracol.
Además, el ventilador radial (conforme a la directiva ATEX 2014/34/EU) de este aparato de gran calidad creado íntegramente en Alemania se sitúa dentro de una robusta carcasa de acero recubierta de polvo y dotada de un barniz muy resistente de dos componentes. Gracias a todo ello, puede funcionar sin ningún problema en entornos agresivos. Opcionalmente, se puede suministrar la carcasa en todos los tipos de acero deseados.

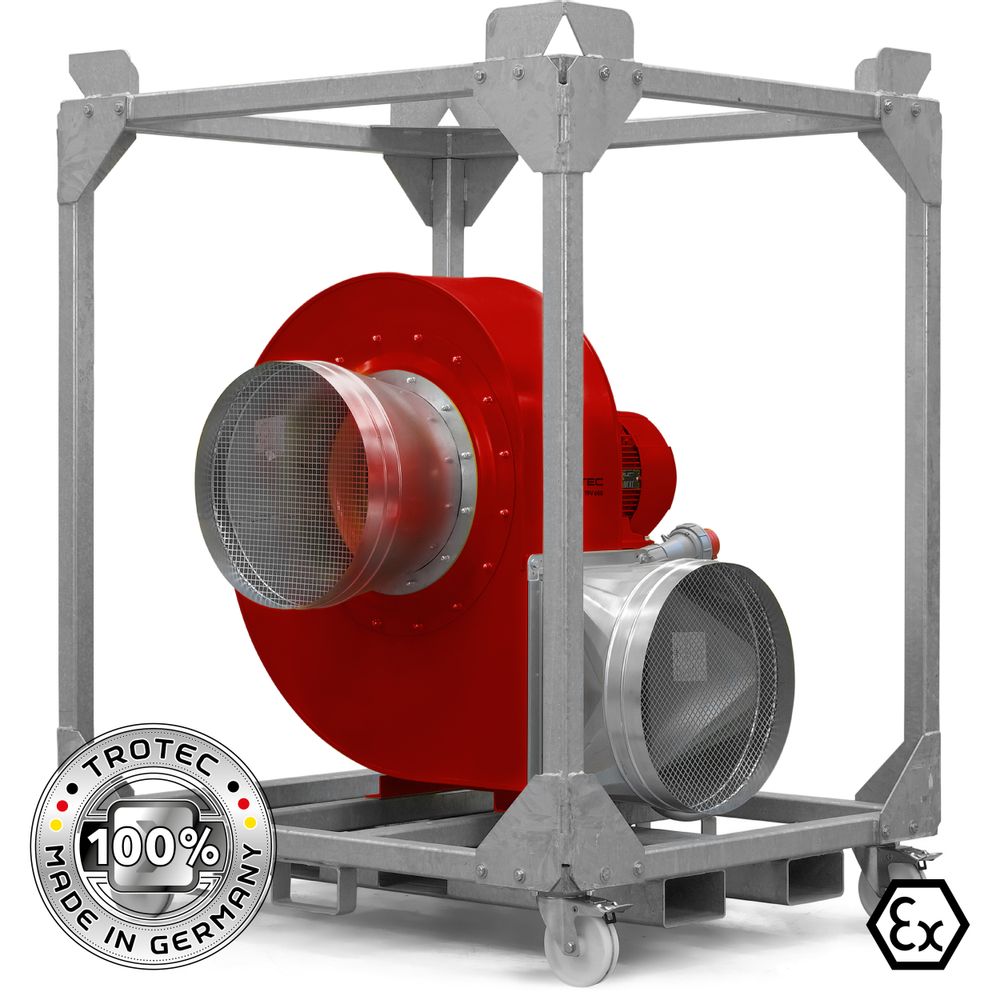

El TFV 600 Ex se suministra, además de en su versión estándar sin marcos, en un modelo con bastidor adicional de acero galvanizado, ruedas de transporte robustas, ranuras para carretillas elevadoras y esquinas para la elevación con grúa. Este bastidor de transporte no sólo le ofrece una gran movilidad para poder utilizar el aparato en trabajos que requieran un cambio frecuente de ubicación, sino que además le permitirá apilar unos aparatos sobre otros durante el transporte o a la hora de almacenarlos.
Los interruptores, cables y conectores del TFV 600 EX están aprobados para su uso en condiciones de peligro de explosión. Para las prolongaciones de cables tenemos a su disposición unos conectores de acoplamiento adaptados que cuentan con la aprobación para su uso en las zonas 1, 2, 21 y 22. Para el TFV 600 Ex también hay disponible un contactor combinado de estrella-triángulo de 18,5 kW para las zonas potencialmente explosivas 22, 400 V, AC3, IP 55.
Conectores de acoplamiento para el empleo en zonas protegidas contra explosiones
Para las prolongaciones de cables de los modelos TFV para empleo en zonas protegidas contra explosiones tenemos a su disposición unos conectores de acoplamiento especiales.
Los acoplamientos del adaptador están aprobados para su uso en las zonas 1 y 2 (protección contra explosión de gas), así como en las zonas 21 y 22 (protección contra explosión de polvo).
Ventajas en la práctica:
- Desarrollo, diseño y fabricación: 100 % Trotec
- Protección contra explosiones, grupo II, categoría 3G, tipo de temperatura 4
- Instrumento de medición robusto de alta calidad «Made in Germany» con gran rendimiento
- Modelo protegido contra salpicaduras (IP55)
- El motor del ventilador está fuera de la corriente del aire principal
- Se puede conectar tanto a canales de aspiración como de soplado
- Estabilidad y alta presión de forma constante
- También se puede adquirir para zonas de protección contra explosiones del grupo II, categoría 2G (zona 1), categoría 2D (zona 21) y categoría 3D (zona 2)
Comparación directa de todos los ventiladores radiales antideflagrantes de la serie TFV:
Para que encuentre el ventiladores radiales de la serie TFV que mejor se adapte a sus necesidades, aquí le ofrecemos la posibilidad de comparar entre sí los aspectos principales de todos los aparatos.
Si lo desea, puede desmarcar los modelos que no quiera incorporar a la comparación.
Equipamiento de serie
disponibles de manera opcional
no disponible
Comprar
Detailes
| Datos técnicos | ||
|---|---|---|
| información general | ||
| número de artículo | 1.510.002.042 | |
| Caudal de aire | ||
| [m³/h] fase máx. - soplado libremente | 16.000 | |
| Caudal y presión de aire | ||
| caudal de aire para presión de aire [m³/h] | 10.000 | |
| caudal para presión de aire [Pa] | 4.000 | |
| corriente de aire | ||
| soplado | ||
| aspirado | ||
| velocidad de salida del aire | ||
| velocidad de salida de aire [m/s] | 21 | |
| velocidad de salida de aire [km/h] | 75,6 | |
| ventilador | ||
| velocidades del ventilador | 1 | |
| presión del aire | ||
| fase máx. [Pa] | 4.900 | |
| temperatura del medio transportador | ||
| temperatura máx. del medio transportador [°C] | 80 | |
| condiciones del entorno | ||
| Rango de temperaturas [°C] | -20 | |
| gama de temperaturas máx. [°C] | 40 | |
| característica de seguridad | ||
| tipo de protección IP | IP55 | |
| valores eléctricos | ||
| Tensión de conexión | 400 V, 50 Hz | |
| consumo de potencia [kW] | 18,5 | |
| fusible recomendado [A] | 32 | |
| consumo de potencia nominal [A] | 32 | |
| Conexión eléctrica | ||
| conector | CEE 63 A | |
| según las necesidades del cliente | ||
| longitud del cable [m] | ||
| racor para manguera | ||
| Conector de aspiración [mm] | 600 | |
| Conector de soplado [mm] | 450 | |
| valores de sonido | ||
| Distancia 1 m [dB(A)] | 84 | |
| Distancia 3 m [dB(A)] | 78 | |
| protección contra explosión | ||
| zona | 2 | |
| Tipo de protección | II 3G, T4 | |
| medidas | ||
| longitud (sin embalaje) [mm] | 1.305 | |
| Ancho (sin embalaje) [mm] | 1.250 | |
| Altura (sin embalaje) [mm] | 1.170 | |
| peso | ||
| (sin embalaje) [kg] | 233 | |
| Instalaciones, características y funciones | ||
|---|---|---|
| modelo de carcasa | ||
| Acero | ||
| Revestido de polvo | ||
| movilidad | ||
| grúa | ||
| montacargas | ||
| ruedas de plástico para el transporte | ||
