Ventiladores radiales de la serie TFV Datos técnicos

Mostrar todos x TFV 100 Ex x TFV 300 Ex x TFV 600 Ex x TFV 900 Ex
TFV 100 Ex
TFV 300 Ex
TFV 600 Ex

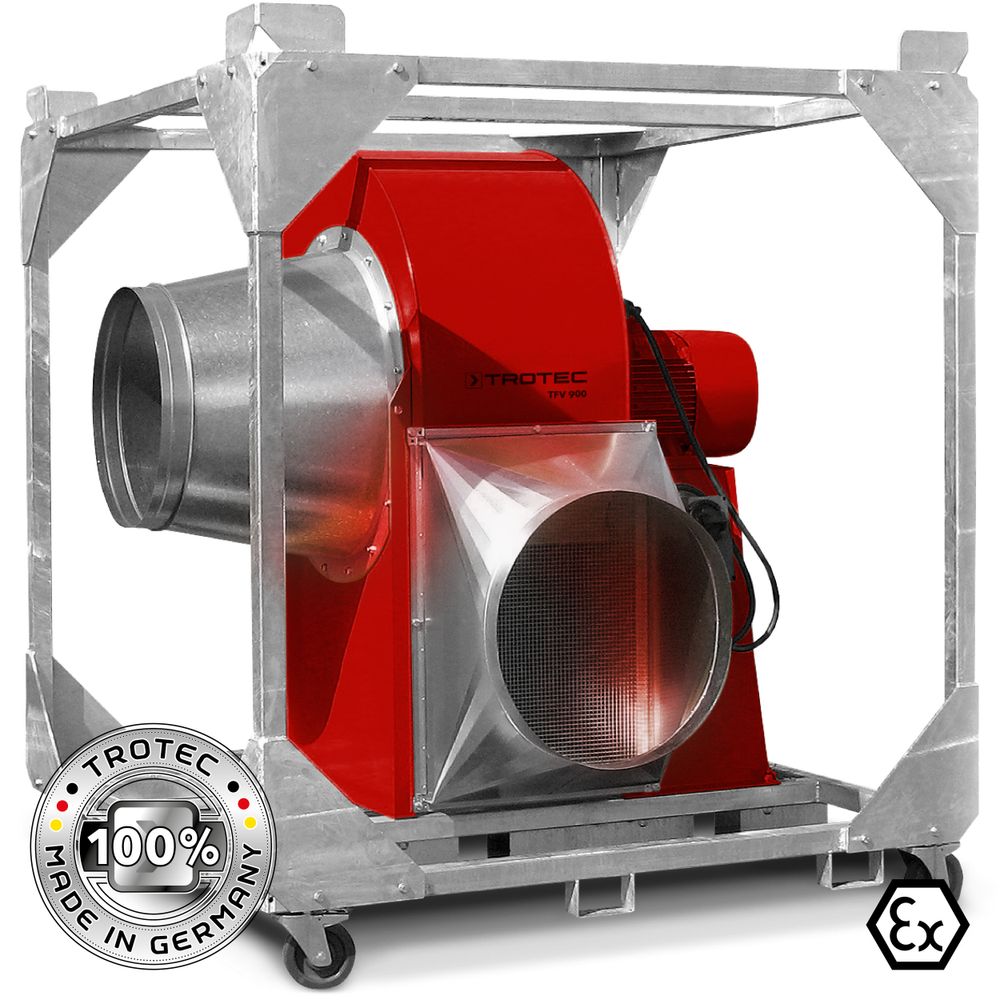

TFV 900 Ex

Datos técnicos Instalaciones,...

Precio a consultar

Precio a consultar

Precio a consultar

Precio a consultar
Datos técnicos
información general
número de artículo 1.510.002.012 1.510.002.032 1.510.002.042 1.510.002.052
Caudal de aire
fase máx. - soplado libremente [m³/h] 4.000 7.000 16.000 33.600
Caudal y presión de aire
caudal de aire para presión de aire [m³/h] 2.000 5.000 10.000 25.000
caudal para presión de aire [Pa] 2.020 1.900 4.000 1.900
corriente de aire
soplado
aspirado
velocidad de salida del aire
velocidad de salida de aire [m/s] 17 27 21 34
velocidad de salida de aire [km/h] 61,2 97,2 75,6 122,4
ventilador
velocidades del ventilador 1 1 1 1
presión del aire
fase máx. [Pa] 2.800 2.800 4.900 2.150
temperatura del medio transportador
temperatura máx. del medio transportador [°C] 60 60 80 60
condiciones del entorno
Rango de temperaturas [°C] -20 -20 -20 -20
gama de temperaturas máx. [°C] 40 40 40 40
característica de seguridad
tipo de protección IP 55 55 55 55
valores eléctricos
Tensión de conexión 400 V, 50 Hz 400 V, 50 Hz 400 V, 50 Hz 400 V, 50 Hz
consumo de potencia [kW] 2,2 4 18,5 18,5
fusible recomendado [A] 10 16 32 63
consumo de potencia nominal [A] 7,8 8,6 32 36
Conexión eléctrica
conector CEE 16 A CEE 16 A CEE 63 A CEE 63 A
según las necesidades del cliente
longitud del cable [m]
racor para manguera
Conector de aspiración [mm] 300 300 600 630
Conector de soplado [mm] 300 450 450 630
valores de sonido
Distancia 1 m [dB(A)] 87,5 77 84 82
Distancia 3 m [dB(A)] 81,5 71 78 76
protección contra explosión
zona 2 2 2 2
Tipo de protección II3G, T4 II3G, T4 II 3G, T4 II3G, T4
medidas
longitud (sin embalaje) [mm] 960 1.000 1.305 1.770
Ancho (sin embalaje) [mm] 560 700 1.250 1.200
Altura (sin embalaje) [mm] 750 830 1.170 1.650
peso
(sin embalaje) [kg] 120 150 233 450
Instalaciones, características y funciones
modelo de carcasa
acero, recubierto de polvo
Plástico
Metal
movilidad
grúa
montacargas
Agarre(s) para la sujeción o transporte
ruedas de plástico para el transporte
ruedas neumáticas de metal
neumáticos macizos que no destiñen

 Equipamiento de serie

 disponibles de manera opcional

 no disponible
