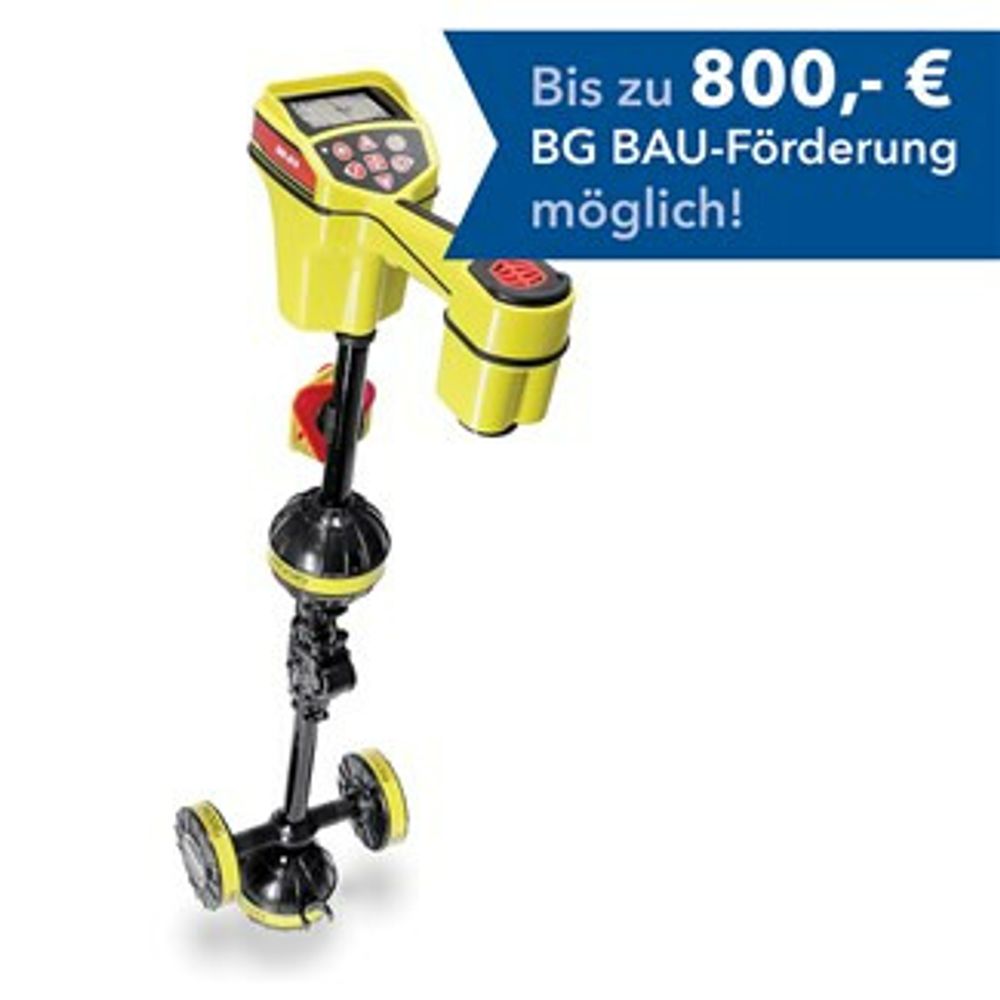

Detector de líneas SR-24

Detector de líneas profesional con GPS y Bluetooth

Técnica innovadora para operaciones de medición efectivas: el SeekTech SR-24 es un detector de tuberías manual y preciso con GPS y Bluetooth para la localización rápida de tuberías de abastecimiento subterráneas u ocultas

Con el SR-24 se puede localizar con éxito incluso tuberías difíciles. Mediante antenas multidireccionales, flechas guía y una representación cartográfica de fácil lectura, este localizador de líneas le conduce con rapidez y precisión hacia la línea buscada.

Ya sean tuberías de agua o gas o líneas de comunicación o eléctricas, gracias a la técnica de antena 3D especial con el SR-24 se puede realizar la localización de líneas inductivas y pasivas desde cualquier posición y cualquier dirección independientemente de la ubicación del usuario. Especialmente cuando hay obstáculos o en zonas de calles representa una ventaja práctica incalculable.

Incluso en el caso de que haya numerosas líneas de abastecimiento subterráneas diferentes en un espacio reducido, a través de varios modos de búsqueda activos y pasivos avanzados, con múltiples frecuencias de búsqueda predeterminadas y ajustables por individual, puede distinguirse exactamente la línea buscada y sus líneas derivadas de las líneas aledañas.

Incluye aplicación de teléfono inteligente para una sencilla cartografía de líneas en tiempo real.

RIDGIDtrax

Con RIDGIDtrax usted puede cartografiar en su teléfono inteligente o su tableta, de manera muy sencilla, las líneas detectadas con el SR-24. La aplicación está disponible de manera gratuita para aparatos Android e iOS.

Una vez conectado con el SR-24 por Bluetooth, el aparato móvil indica la ubicación en el GPS y la profundidad de la línea buscada. Usted puede determinar el tipo de línea (agua, gas, corriente) así como visualizar varias líneas en un mismo mapa.

El mapa creado puede ser archivado y visualizado en la aplicación o exportado como archivo KMZ para ser usado en otros programas de GIS.

Ventajas en la práctica:

  • Sistema profesional compacto, ligero y sencillo de manejar para una localización de líneas rápida y fiable
  • GPS incorporado para el registro de coordenadas en aplicaciones de cartografía y GIS
  • Interfaz Bluetooth para la transferencia de datos inalámbrica a aparatos móviles o instrumentos GIS de alta precisión y para la configuración remota del transmisor ST-33Q+
  • Técnica de antena 3D avanzada
  • Todos los valores de un vistazo – distancia, emplazamiento, intensidad de la señal
  • Detecta múltiples líneas
  • Gran flexibilidad mediante diferentes modos de búsqueda
  • La gestión energética efectiva permite mediciones de larga duración
  • Frecuencias definidas por el usuario – ajustables de 10 Hz a 35 kHz
  • Incluye aplicación de teléfono inteligente para el registro de varias trazas y waypoints así como para la exportación a aplicaciones de GIS.
SR-24

Todas las informaciones de un vistazo.

En la pantalla grande del SR-24 se muestra, en tiempo real, la ubicación, el sentido y la profundidad de la línea.

La técnica inteligente del SR-24 adapta de manera dinámica, en dependencia del modo de búsqueda ajustado o el grado de aproximación a la línea, todas las informaciones mostradas, por ejemplo pasa a vista zoom al aproximarse al objetivo o muestra la ubicación del transmisor en el modo de búsqueda.

En el cuadro de mando claro, que se puede manejar con una sola mano, se pueden realizar ajustes durante la medición sin necesidad de quitar la vista de la pantalla o de apagar el aparato.

Modo de operación óptimo para cada tarea de localización

Señal activa, por ejemplo desde el transmisor SeekTech ST‑510
Señal activa
Señal pasiva
Señal pasiva

El SR-24 detecta campos electromagnéticos generados por objetos subterráneos. Para ello, el detector puede ser empleado en diferentes modos de trabajo:

Localización de línea pasiva

En el modo pasivo se busca el «ruido» electromagnético en líneas de abastecimiento subterráneas. Los aparatos eléctricos emiten esas señales hacia las líneas eléctricas con las que están conectados, hasta un grado determinado, o las líneas de abastecimiento subterráneas sirven de antena para la radiotransmisión de alta potencia y baja frecuencia y reflejan esas señales.

Esas frecuencias de corriente y radiofrecuencias pueden ser captadas pasivamente si la intensidad del campo es la debida, con lo que permiten la localización de la línea de conducción correspondiente.

Localización de línea activa

En ese modo, a la línea de abastecimiento a rastrear y detectar se alimenta energía mediante un transmisor y luego se localiza activamente la línea con la frecuencia seleccionada.

Modo de sonda

Para localizar la señal de una sonda en líneas, cables o túneles que no son conductores o que no pueden ser localizados de otra manera.

Se puede usar, por ejemplo, el sistema de cámara SeeSnake para la inspección de la línea, de forma que sea posible localizar exactamente con el SR-24 el transmisor Flexmitter integrado en el cabezal de la cámara. ¡Esa combinación es un método especialmente efectivo y preciso para localizar una fuga!

SeekTech SR-24
Cuando no hay un aparato conectado por Bluetooth, el SR-24 también registra permanentemente en la tarjeta SD extraíble los datos de la localización como archivo de datos de GPS legible.
SeekTech SR-24

Transmisores SeekTech para una localización de líneas activa

Combine el detector de líneas SR-24 con nuestros transmisores SeekTech para una activa localización de líneas

Las señales se pueden transferir por conexión directa, por inducción mediante bobina de transmisión o por una pinza de señal inductiva hacia las tuberías de metal o cables subterráneos. En caso necesario, los cables se pueden alargar mediante dos cables adicionales de 15 m.

Ambos transmisores cuentan con una señal acústica que se activa por inducción, una función de ahorro energético con desconexión automática y una pantalla LCD con iluminación de fondo automática para visualizar el estado del proceso.

El ST-33Q+ no solo convence por su insuperable potencia de inducción y su gran flexibilidad, gracias a que se puede seleccionar libremente la frecuencia hasta 93 kHz en conexión directa, sino que se puede configurar a distancia, por Bluetooth, directamente desde el SR-24.

Transmisor SeekTech ST‑510

ST-510
ST-510

Características:

  • Potencia variable de 10 vatios
  • 27 frecuencias (128 Hz, 1 kHz, 8 kHz, 33 kHz, 93 kHz y muchas más)
  • La pantalla LCD ofrece inmediatamente informaciones visuales sobre la resistencia de la línea, la continuidad de la corriente y la potencia
  • Barra de puesta a tierra incluida en el volumen de suministro
  • Líneas de alimentación de 4 m
  • 8 baterías de celda D
  • Puede ser conectado a 230 V

Transmisor SeekTech ST-33Q+

ST-330+
ST-330+

Características:

  • 10 vatios máximo
  • Bobina de inducción muy potente
  • Bluetooth integrado – alcance de hasta 183 m
  • Todos los ajustes de la frecuencia se pueden realizar por Bluetooth directamente desde el SR-24
  • Si se conecta directamente se puede programar cualquier potencia que se desee (máx. 93 kHz)
  • Frecuencias de inducción de 8 y 33 kHz
  • La pantalla LCD muestra la potencia transmitida, la frecuencia y el estado de la batería
  • 6 baterías de celda D, opcionalmente también batería recargable de ion de litio (18 V) o fuente de alimentación de 230 V disponibles

Comprar

Datos técnicos

Datos técnicos
información general
  número de artículo 3.110.004.002
localización de líneas
  frecuencias en el modo activo 128 Hz, 1 kHz, 8 kHz, 33 kHz
  frecuencias en el modo pasivo 50/60 Hz,radio: 4 - 15 kHz y 15 - 36 kHz
  frecuencias en el modo de sonda 16 Hz, 512 Hz, 640 Hz, 16 kHz, 33 kHz
  todos los modos frecuencias definidas por el usuario a seleccionar 35 kHz
localización de líneas
  frecuencia de 128 Hz
  frecuencia de 1 kHz
  frecuencia de 8 kHz
  frecuencia de 33 kHz
  frecuencia de 93 kHz
  potencia de salida
  tensión de salida [V]
  configuración de la potencia en 4 mA
  configuración de la potencia en 15 mA
  configuración de la potencia en 50 mA
  configuración de la potencia en 150 mA
  configuración de la potencia en 600 mA
alimentación eléctrica
  interno (batería) 4x pilas alcalinas 1,5 V (ANSI/ NEDA 14A, IEC LR14) o 1,2 V NiMH o pilas recargables de níquel cadmio
control del aparato
  teclado de membrana
interfaces
  bluetooth (máx. 183 m)
condiciones del entorno
  en funcionamiento, temperatura mín. [°C] -20
  en funcionamiento, temperatura máx. [°C] 50
  temperatura mín. almacenamiento [°C] -20
  temperatura máx. almacenamiento [°C] 60
  humedad relativa del aire mín. 5 % h.r.
  humedad relativa del aire máx. 95 % h.r.
tipo de protección
  IP54
pantalla
  LCD
  monocromo
modelo de carcasa
  Plástico
medidas
  longitud (sin embalaje) [mm] 284
  Ancho (sin embalaje) [mm] 1.300
  Altura (sin embalaje) [mm] 790
Volumen de suministro estándar
volumen de suministro estándar
  marcas y soportes de mástil
  Batería(s)
  Manual de instrucciones
  maleta de transporte
  aplicación para teléfono inteligente / tableta
  empalmes y bornes de conexión directa
  varilla de puesta a tierra
magnitudes calculables y funciones
funciones y equipamiento
  visualización de señal de aproximación
  visualización de frecuencia
  visualización de modo
  visualización de larga distancia o profundidad
  flecha de selección
  cruz reticular
  traza de la línea
  visualización de potencia de corriente
  visualización de potencia de señal
  sensibilidad ajustable de forma manual
  ajuste variable de los altavoces
  visualización de la profundidad del objeto
  configuración automática de la sensibilidad de los sensores
  función GPS

 Equipamiento de serie

 disponibles de manera opcional

 no disponible
