Sonda de tubo acústica LD6000 PTS
  1. Productos y servicios
  2. Aparatos de medición
  3. Localización de fugas
  4. Medidores combinados para la localización de fugas
  5. LD6000PTS

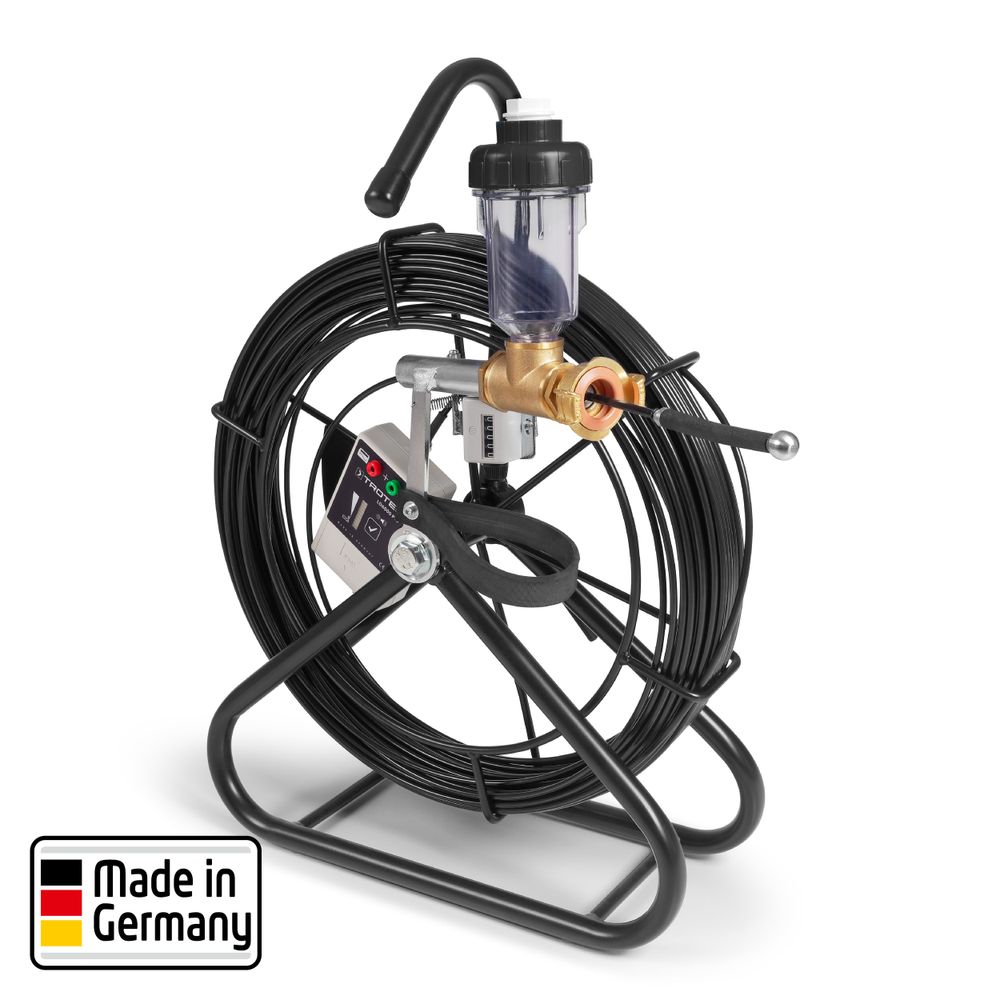

Sonda de tubo acústica LD6000PTS

Para la localización acústica de fugas directamente en las tuberías de agua a presión (también en acometidas)

Para reparar los daños producidos por una rotura de tubo que afecte a los contratantes del suministro de agua, resulta estrictamente necesario especificar de forma inequívoca sobre qué parte recaen los costes.

¿Se ha producido el daño en los terrenos del propietario del edificio o en la zona correspondiente a la red de suministro de agua?

En estos casos, si se quisiera llevar a cabo una detección de daños mediante la localización acústica de fugas en superficie, el trazado de las tuberías fijado no debería dar lugar a dudas, lo cual en la práctica no siempre es así. No podemos olvidar que hasta ahora no había sido posible llevar a cabo con tal facilidad una localización precisa directamente en la red de tuberías de una acometida.

¡Mediante la sonda de tubo acústica LD6000PTS por fin se pueden localizar de forma rápida y sencilla las roturas de tubo en acometidas!

Gracias a la formidable combinación de un cable de sonda con posibilidad de transmisión y una sonda flexible y compacta provista de un transmisor y un micrófono de precisión integrado, la LD6000PTS permite la detección acústica de fugas e incluso su localización.

Además, la guía y la sonda de la LD6000PTS se pueden desinfectar conforme a las normas y conectar directamente a la red de suministro de agua de la acometida.


Variadas posibilidades de uso y combinación

Al encontrarse totalmente aislado del sonido ambiente, el micrófono de precisión de la LD6000 PDS capta incluso los más leves ruidos procedentes del interior de las tuberías, los cuales se transfieren de forma inalámbrica a través del emisor Blueetoth a los auriculares suministrados.

De esta forma, los técnicos de medición con suficiente experiencia pueden identificar con seguridad la procedencia del ruido de fuga y, mediante el contador de metros, determinar la posición exacta de la misma.

Si además se cuenta con un detector combinado LD6000, las frecuencias también quedan representadas a nivel óptico y los posibles puntos de fuga se muestran a través de un indicador de barras. Asimismo, mediante la LD6000 existe la posibilidad de grabar los datos referentes a mediciones de largo alcance.

La LD6000PTS le ofrece diversas posibilidades a la hora de fijar el pasador de guía ara insertarlo sobre:

  • contadores de agua,
  • válvulas de flujo libre,
  • tuberías desmontadas,
  • válvulas de cierre,
  • hidrantes.
También es posible conectar con facilidad la sonda de tubo al detector combinado LD6000, gracias a lo cual se puede complementar la localización acústica con el método óptico. Además, el LD6000 permite la grabación de mediciones a largo plazo.
Detector combinado LD6000
Para conectar de forma inalámbrica la sonda de tubo al LD6000 se requiere el receptor Bluetooth adicional LD6000PTS.
LD6000 PTS

Sencilla localización de puntos y tramos de tubería

Igualmente, se puede conectar un generador de frecuencias a la LD6000PTS para transferir señales procedentes de toda la guía o de la punta de la sonda.

Así, mediante un receptor se consigue detectar el trazado de las tuberías afectado o localizar con exactitud el punto de fuga.

El detector de líneas SR-24 y el transmisor ST-510, por ejemplo, conforman una buena combinación para la emisión y recepción de señales.

No obstante, para dicho fin también se pueden emplear otros emisores y receptores comunes en el mercado que funcionen con una frecuencia de 33 kHz.

La LD6000PTS le convencerá gracias a sus sofisticados detalles de equipamiento:

Soporte de tubo de acero con cable de empuje de Polykat
Soporte de tubo de acero con recubrimiento pulvimetalúrgico y cable de empuje de fibra de vidrio de Polykat con conductores de cobre integrados
Transmisor Bluetooth
Transmisor Bluetooth con posibilidad de conexión de un generador de frecuencias
Cabezal sensor flexible con micrófono de precisión
Cabezal sensor flexible con micrófono de precisión
Inmovilización del cable de empuje
Palanca de ajuste para la fijación del cable de empuje
Depósito para desinfectantes
Depósito para desinfectantes
Soporte de transporte para el depósito de reserva.
Soporte de transporte para el depósito de reserva.
Contador de metros mecánico para mediciones de largo alcance
Contador de metros mecánico para mediciones de largo alcance
Pasador de cable resistente a presiones
Pasador de cable resistente a presiones

Disponible en cuatro longitudes diferentes de 50 a 150 metros

Para que disponga de la sonda para tuberías óptima para cualquier necesidad, además de como modelo estándar con cable de empuje de 50 metros, el LD6000PTS también está disponible en las longitudes 80, 100 y 150 metros.

Mientras que el modelo del LD6000PTS de 50 metros con cable de empuje dispone de un cabezal sensor recubierto de goma altamente flexible con bola guía (A), los modelos de 80, 100 y 150 metros están equipados con un cabezal sensor recubierto de acero trenzado (B).

Para cada modelo hay disponible opcionalmente un maletín de servicio a juego – equipado listo para su uso con prácticos accesorios y un soporte para los auriculares Blutooth incluidos en el volumen de suministro estándar.

LD6000PTS en modelo de 80, 100 o 150 metros con cabezal sensor recubierto de acero trenzado
Para cada modelo se ofrece opcionalmente un maletín de servicio a medida – equipado listo para su uso (ilustración de ejemplo)
Modelo LD6000PTS de 50 metros con cabezal sensor recubierto de goma

Ventajas en la práctica:

  • Localización rápida y precisa de fugas directamente en la tubería de agua a presión
  • Permite la localización puntual llevada a cabo por la punta de la sonda y la localización de tramos de la guía para detectar pérdidas en tuberías de plástico
  • Sin alteraciones provocadas por ruidos externos
  • Transmisión de ruidos de forma inalámbrica a través de Bluetooth
  • Contador de metros integrado
LD6000PTS accesorios

Accesorios incluidos en el volumen de suministro:

  1. Auriculares Bluetooth

Accesorios opcionales:

  1. Receptor Bluetooth LD6000PTS
  2. Maletín de servicio (ilustración de ejemplo), equipado listo para su uso con los siguientes accesorios:
  3. Desinfectante
  4. Adaptador para manguera
  5. Conexión de acoplamiento GEKA con rosca interior y exterior de 1 pulgada
  6. Cable de carga USB para los auriculares
  7. Adaptador cargador para coches
  • 1 par de guantes protectores

LD6000PTS-50

Datos técnicos
información general
  número de artículo 3.110.008.035
ruido
  principio de medición piezocerámico
  gama de medición mín. [Hz] 10
  gama de medición máx. [Hz] 16.000
pantalla
  diagrama de barras de led de 10 niveles
interfaces
  Bluetooth
  enchufe tipo banana
Bluetooth
  tipo Bluetooth 2.0
  alcance [m] 10 m
control del aparato
  teclado de membrana
Cable de empuje
  Durchmesser [mm] 4,5
  Länge [m] 50
  Biegeradius, minimal [mm] 100
  Gewicht [kg] 10
  Bruchkraft [kN] 40
Mikrofonsonde
  Durchmesser [mm] 10
  Länge [mm] 90
  Durchmesser Kugelkopf [mm] 12
  Biegeradius, minimal [mm] 40
  Frequenzbereich [Hz] 10 - 16.000
  Ortungstiefe max. [m] 3,5
  Tipo de protección IP68
Kabelschleuse mit Desinfektionsvorrichtung
  Druckfestigkeit [bar] 16
modelo de carcasa
  plástico / metal
tipo de protección
  IP68 - (sensor)
  IP66 - (transmisor BT)
condiciones del entorno
  en funcionamiento, temperatura mín. [°C] 0
  en funcionamiento, temperatura máx. [°C] 80
duración
  > 12 h
alimentación eléctrica
  interno (batería)
  Tipo de pilas 1x pila de bloque 9V
medidas
  longitud (sin embalaje) [mm] 160
  Altura (sin embalaje) [mm] 569
  Diámetro (sin embalaje) [mm] 400
peso
  (sin embalaje) [kg] 17
Volumen de suministro estándar
volumen de suministro estándar
  Medidor
  Auriculares bluetooth
  cable USB
  Batería(s)
  Manual de instrucciones
  auriculares protegidos contra el ruido
  maleta de transporte
  auriculares pequeños
  software LogControl
  software CorControl
  captador de señales de correlador emisor
  correlador emisor 1, amarillo
  correlador emisor 2, rojo
  ordenador portátil para correlador de ordenador portátil
  cargador
magnitudes calculables y funciones
sensores internos
  sonido [dígitos]
funciones y equipamiento
  akustische Leckortung in mit nicht aggressiven Flüssigkeiten und unter Druck befüllten Rohrleitungen
  wasserdicht nach Schutzart IP68 (Sonde)
  10-fach LED-Display an Bluetooth-Modul
  Bluetooth
  Robuste Bauweise
  Funcionamiento inalámbrico con batería
  visualización del estado de la batería

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

LD6000PTS-80

Datos técnicos
información general
  número de artículo 3.110.008.037
ruido
  principio de medición piezokeramisch
  gama de medición mín. [Hz] 10
  gama de medición máx. [Hz] 16.000
pantalla
  diagrama de barras de led de 10 niveles
interfaces
  Bluetooth
  enchufe tipo banana
Bluetooth
  tipo Bluetooth 2.0
  alcance [m] 10 m
control del aparato
  teclado de membrana
Cable de empuje
  Durchmesser [mm] 4,5
  Länge [m] 80
  Biegeradius, minimal [mm] 100
  Gewicht [kg] 15
  Bruchkraft [kN] 40
Mikrofonsonde
  Durchmesser [mm] 12
  Länge [mm] 120
  Biegeradius, minimal [mm] 60
  Frequenzbereich [Hz] 10 - 16.000
  Ortungstiefe max. [m] 3,5
  Tipo de protección IP68
Kabelschleuse mit Desinfektionsvorrichtung
  Druckfestigkeit [bar] 16
modelo de carcasa
  plástico / metal
condiciones del entorno
  en funcionamiento, temperatura mín. [°C] 0
  en funcionamiento, temperatura máx. [°C] 80
alimentación eléctrica
  interno (batería)
  Tipo de pilas 1x 9V-Blockbatterie
medidas
  longitud (sin embalaje) [mm] 160
  Altura (sin embalaje) [mm] 569
  Diámetro (sin embalaje) [mm] 400
peso
  (sin embalaje) [kg] 22
Volumen de suministro estándar
volumen de suministro estándar
  Medidor
  Auriculares bluetooth
  cable USB
  Batería(s)
  Manual de instrucciones
magnitudes calculables y funciones
funciones y equipamiento
  akustische Leckortung in mit nicht aggressiven Flüssigkeiten und unter Druck befüllten Rohrleitungen
  wasserdicht nach Schutzart IP68 (Sonde)
  10-fach LED-Display an Bluetooth-Modul
  Bluetooth
  Robuste Bauweise
  Funcionamiento inalámbrico con batería
  visualización del estado de la batería

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

LD6000PTS-100

Datos técnicos
información general
  número de artículo 3.110.008.038
ruido
  principio de medición piezokeramisch
  gama de medición mín. [Hz] 10
  gama de medición máx. [Hz] 16.000
pantalla
  diagrama de barras de led de 10 niveles
interfaces
  Bluetooth
  enchufe tipo banana
Bluetooth
  tipo Bluetooth 2.0
  alcance [m] 10 m
control del aparato
  teclado de membrana
Cable de empuje
  Durchmesser [mm] 9
  Länge [m] 100
  Biegeradius, minimal [mm] 240
  Gewicht [kg] 20
  Bruchkraft [kN] 40
Mikrofonsonde
  Durchmesser [mm] 20
  Länge [mm] 140
  Biegeradius, minimal [mm] 100
  Frequenzbereich [Hz] 10 - 16.000
  Ortungstiefe max. [m] 3,5
  Tipo de protección IP68
Kabelschleuse mit Desinfektionsvorrichtung
  Druckfestigkeit [bar] 10
modelo de carcasa
  plástico / metal
tipo de protección
  IP68 - (sensor)
  IP66 - (transmisor BT)
condiciones del entorno
  en funcionamiento, temperatura mín. [°C] 0
  en funcionamiento, temperatura máx. [°C] 80
duración
  > 12 h
alimentación eléctrica
  interno (batería)
  Tipo de pilas 1x 9V-Blockbatterie
medidas
  longitud (sin embalaje) [mm] 380
  Altura (sin embalaje) [mm] 830
  Diámetro (sin embalaje) [mm] 780
peso
  (sin embalaje) [kg] 27
Volumen de suministro estándar
volumen de suministro estándar
  Medidor
  Auriculares bluetooth
  cable USB
  Batería(s)
  Manual de instrucciones
magnitudes calculables y funciones
funciones y equipamiento
  akustische Leckortung in mit nicht aggressiven Flüssigkeiten und unter Druck befüllten Rohrleitungen
  wasserdicht nach Schutzart IP68 (Sonde)
  10-fach LED-Display an Bluetooth-Modul
  Bluetooth
  Robuste Bauweise
  Funcionamiento inalámbrico con batería
  visualización del estado de la batería

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

LD6000PTS-150

Datos técnicos
información general
  número de artículo 3.110.008.039
ruido
  principio de medición piezokeramisch
  gama de medición mín. [Hz] 10
  gama de medición máx. [Hz] 16.000
pantalla
  diagrama de barras de led de 10 niveles
interfaces
  Bluetooth
  enchufe tipo banana
Bluetooth
  tipo Bluetooth 2.0
  alcance [m] 10 m
control del aparato
  teclado de membrana
Cable de empuje
  Durchmesser [mm] 9
  Länge [m] 150
  Biegeradius, minimal [mm] 240
  Gewicht [kg] 30
  Bruchkraft [kN] 40
Mikrofonsonde
  Durchmesser [mm] 20
  Länge [mm] 140
  Biegeradius, minimal [mm] 100
  Frequenzbereich [Hz] 10 - 16.000
  Ortungstiefe max. [m] 3,5
  Tipo de protección IP68
Kabelschleuse mit Desinfektionsvorrichtung
  Druckfestigkeit [bar] 10
modelo de carcasa
  plástico / metal
tipo de protección
  IP68 - (sensor)
  IP66 - (transmisor BT)
condiciones del entorno
  en funcionamiento, temperatura mín. [°C] 0
  en funcionamiento, temperatura máx. [°C] 80
duración
  > 12 h
alimentación eléctrica
  interno (batería)
  Tipo de pilas 1x 9V-Blockbatterie
medidas
  longitud (sin embalaje) [mm] 380
  Altura (sin embalaje) [mm] 830
  Diámetro (sin embalaje) [mm] 780
peso
  (sin embalaje) [kg] 37
Volumen de suministro estándar
volumen de suministro estándar
  Batería(s)
magnitudes calculables y funciones
funciones y equipamiento
  akustische Leckortung in mit nicht aggressiven Flüssigkeiten und unter Druck befüllten Rohrleitungen
  wasserdicht nach Schutzart IP68 (Sonde)
  10-fach LED-Display an Bluetooth-Modul
  Bluetooth
  Robuste Bauweise
  Funcionamiento inalámbrico con batería
  visualización del estado de la batería

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Accesorios

Cargando...

Seminarios

Descargas

Cargando...
