Medidores de la humedad de materiales CM

Para una medición de la humedad rápida y fiable de materiales de construcción

Las mediciones CM son un resguardo para futuras reclamaciones costosas.

Los profesionales lo saben: Los daños en obras son generalmente una consecuencia de la humedad residual.

Con los juegos completos CM de Trotec usted puede realizar sus mediciones de manera rápida y segura. De ese modo se puede determinar con precisión, directamente in situ y sin útiles o herramientas adicionales, el contenido de humedad residual en materiales de construcción procesados tales como recrecidos etc. y documentarlo con la impresora de protocolos suministrada (juego CM Business).

Impresiones de varios ejemplares le facilitan la administración y en caso de litigio sirven como prueba del cumplimiento del deber de verificación.

Gracias a la técnica de medición precisa se puede prescindir de técnicas de laboratorio que roban mucho tiempo.

El único valor del manómetro equivale a la humedad residual real expresada en por ciento – no es necesario hacer una difícil conversión.

Termómetro de superficie para evitar errores de medición ...

Por regla general, las tablas de conversión de todos los aparatos CM disponibles en el mercado se basan en una temperatura ambiental constante de 20 °C. En el mejor de los casos, esta temperatura se da al inicio y al final de una medición.

Si en uno de estos puntos la temperatura difiere, este incumplimiento dará lugar a un error más o menos relevante en función de la magnitud de la diferencia:

Por cada 3 °C de diferencia, el error es del 1 % de la presión (la temperatura es la misma al principio y al final de la medición).

Por esta razón, los aparatos CM de Trotec están equipados con un termómetro de superficie que indica la temperatura de la superficie. De este modo, se puede detectar cualquier error de temperatura.

Si, por ejemplo, se ha realizado una medición a 35 °C constantes y se obtiene una presión de 0,8 bar, la humedad en CM% para un pesado de 50 g es de 1,57 CM % según la tabla o la escala.

La misma medición -pero realizada a 20 °C constantes- habría dado como resultado una presión de 0,76 bar (un 5 % menos) y, por tanto, una humedad de 1,49 CM %.

Los juegos completos CM de Trotec impresionan por la simplicidad de uso y su alta precisión:

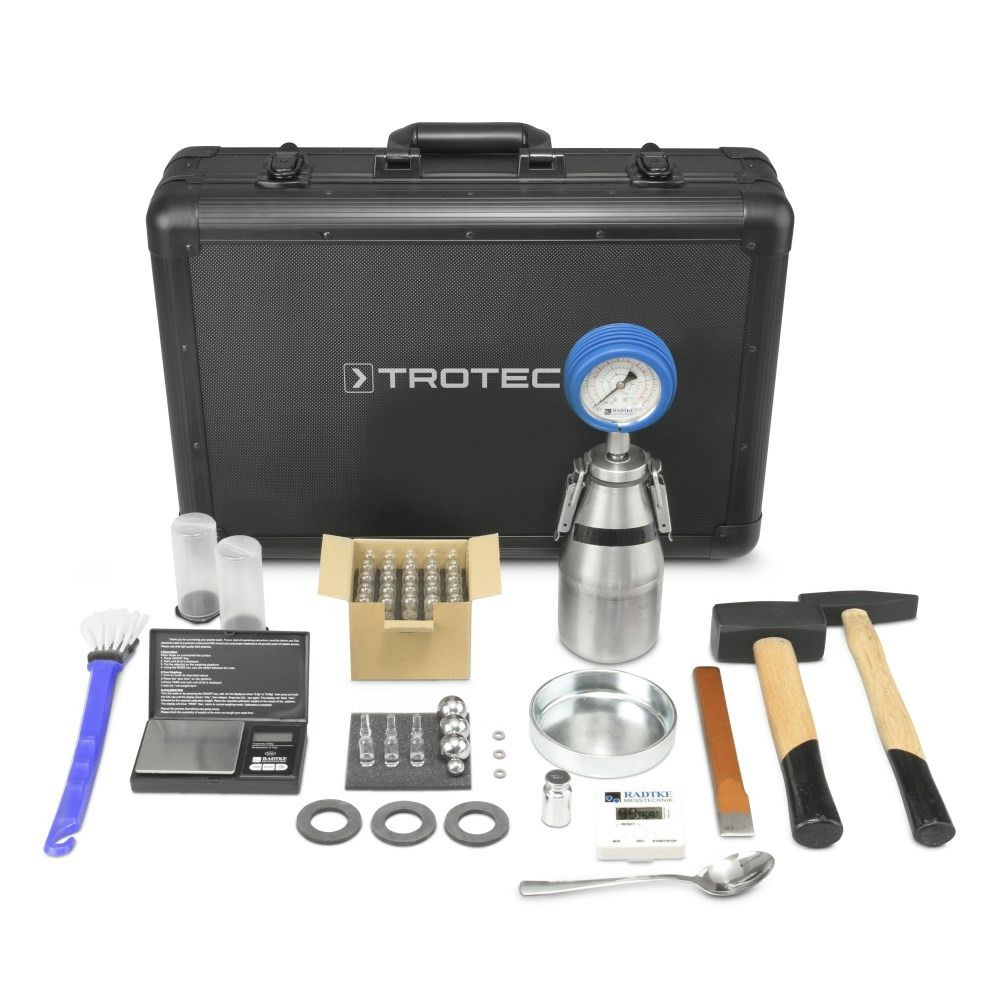

Juego completo CM Classic

El clásico de los aparatos de medición CM

Juego CM Classic

El CM Classic constituye un aparato de medición CM sólido y profesional, provisto de un manómetro mecánico con protección contra la sobrepresión a partir de 2,5 bar.

EN Trotec ponemos a su disposición el juego CM Classic completo, el cual incluye el aparato de medición y un maletín apropiado para el CM.

Juego completo CM Business

El aparato de medición CM profesional con precisión digital

Juego CM Business

El CM Classic constituye un aparato de medición precisa profesional, provisto de un manómetro digital con protección contra exceso de presión a partir de 3 bar.

EN Trotec ponemos a su disposición el juego CM Business completo, el cual incluye el aparato de medición y un maletín apropiado para el CM.


Modelo de manómetro Classic Business

Diferencias de equipamiento

Principio de la medición de la presión dependiente del entorno independiente del entorno
Dependencia de la presión visualizada correlacionada ninguna
Protección contra salpicaduras y el polvo estándar muy buena (membrana de acero)
control online no
valor de medición no
posibilidad de llevar a cabo el protocolo in situ no
Almacenamiento del valor de medición no
impresión de copias individuales del protocolo no
Coste de mantenimiento comprobar regularmente muy bajo

propiedades técnicas

clase de precisión: manómetro 1,0 0,1
Gama de medición máx. 2,5 bar de -1 a 2 bar
Protección contra sobrepresión buena buena
error máx. [mbar] ± 25 ± 2
tapa del manómetro de atenuación DIN-EN 837-2 DIN-EN 837-2
puerto en serie RS485

Lectura directa de la humedad CM%

10 g
20 g
50 g
100 g
Otros bar
Alimentación eléctrica Pila de larga duración
(aprox. 3.000 h)

Contenido del maletín apropiado para el CM:

  1. balanza digital

    • Capacidad de pesada 150 g
    • División mínima 0,1 g
    • Estabilización de la visualización en 3 segungos
    • Protección mecánica gracias a la cubierta de la balanza
    • Indicación de sobrecarga y tensión insuficiente
    • Desactivación automática
    • Se incluyen el peso de calibración (100 g) y las baterías (3 x 1,5 V tipo AAA)

  2. Vaso de pesaje (2 unidades)
    La pesada puede ser echada directamente en la botella – práctico, no se derrama.
  3. Juego de herramientas – completo para preparación de pruebas
  4. Juego de 4 bolas de acero (efecto de inicio, mezcla y trituración)
  5. 20 unid. ampollas de carburo
  6. Tres ampollas de prueba con 1,00 g para comprobar la estanqueidad de la botella y el manómetro
  7. Tres juntas de recambio para el manómetro y la botella a presión, cuchara y cepillo de limpieza.
  8. manual sencillo más guía rápida de inicio
  9. Maleta de metal – durante el transporte todo permanece en su sitio.

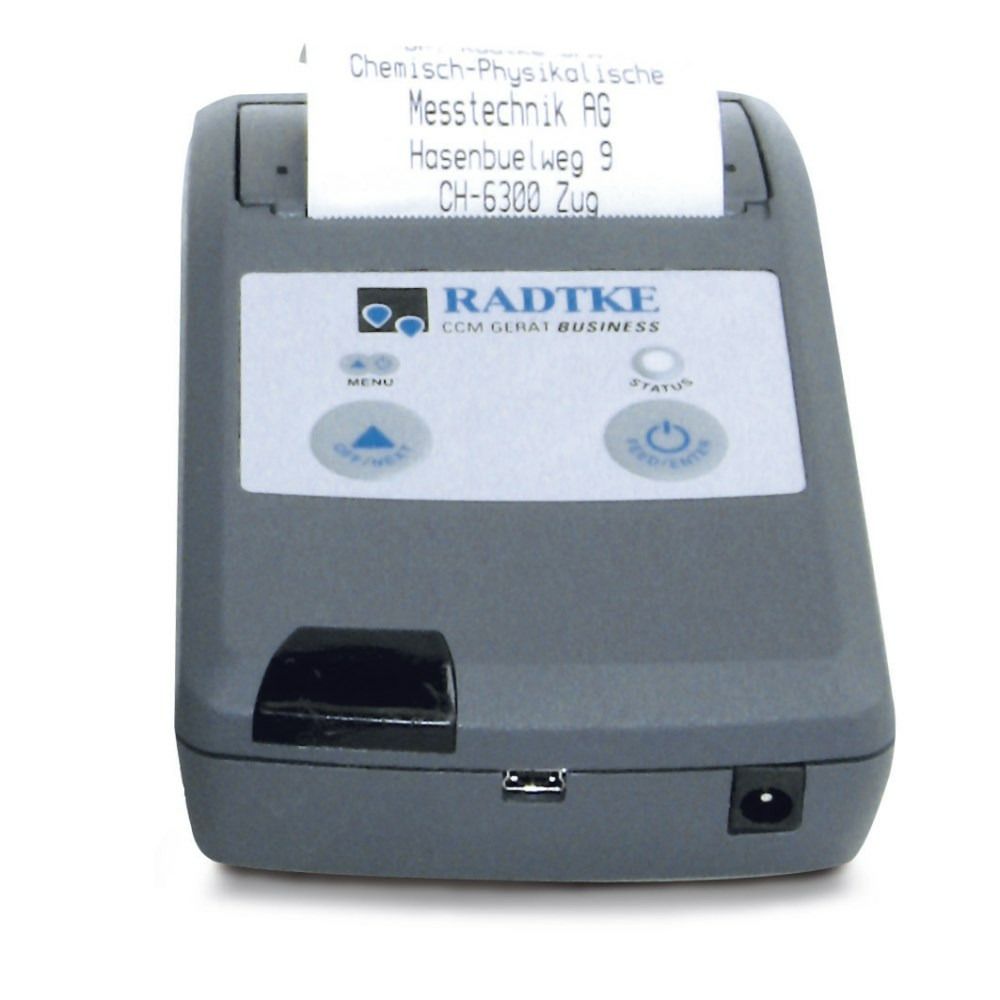

Impresora de protocolos CM

Para la documentación de todos sus datos de medición CM directamente in situ.

Incluye tapa de protección, cargador y rollo de papel de recambio. Imprime los resultados de la medición inmediatamente como protocolos. Durante una medición con número de protocolo se permite varias impresiones.

Impresora de protocolos CM

El protocolo contiene:

  • Encabezamiento del protocolo editable para los datos de la empresa y la información sobre el punto de medición
  • Lista de selección del material de ensayo medido
  • Curva de la presión durante la medición
  • Tiempo total de medición en minutos y segundos
  • Cálculo automático de la humedad CM% para los pesos 10, 20, 50 y 100 g
  • Pie del protocolo editable para la documentación, la ubicación, el usuario y el constructor

La impresora de protocolos CM es el complemento ideal para el juego CM Business...


Sugerencia: Medición de humedad combinada

Mayor seguridad gracias a la revisión combinada de la puesta a punto...

La medición CM es un método de evaluación muy valorado para la evaluación de trabajos de puesta a punto de pavimentación. No obstante, como sucede con cualquier método de medición, al poner en práctica sólo un proceso pueden surgir errores de interpretación.

Recientemente, trabajadores de la construcción y contratistas de obras se vieron en la coyuntura de declarar ante los tribunales para resolver los problemas surgidos en casos particulares en los cuales los resultados de medición CM indicaban que el pavimento ya se encontraba a punto a pesar de que realmente no lo estuviera.

Por lo tanto, no corra riesgos y combine la medición del contenido de agua del suelo (medición CM), método probado y acreditado en la Europa continental, la medición de humedad equilibrada, procedimiento habitual y ampliamente extendido desde hace muchos años, por ejemplo, en los países nórdicos.

La medición de humedad combinada se desarrolla en dos fases para la misma muestra de material: primero se obtienen los resultados de la medición de humedad equilibrada y posteriormente los aportados por la medición del contenido de agua del material.

Este método aporta a los usuarios de los aparatos de medición CM una gran seguridad a la hora de evaluar la puesta a punto de pavimentos sin tener que asumir gastos suplementarios. Además, para esta medición adicional se puede emplear el fiable aparato de medición CM.

Mediante la determinación de las dos medidas (humedad equilibrada y contenido de agua de la muestra de material) es posible llevar a cabo una evaluación fiable de la puesta a punto, una vez por cada método de medición.

Puesto que los resultados de la medición se han obtenido a partir de la misma muestra de material, este método de medición combinada ofrece una seguridad aún mayor para los soladores profesionales.

Equipamiento necesario para una medición de humedad combinada: Además del aparato CM que de todas formas ya existe, solo se necesita la tapa combinada CM-Higro y un termohigrómetro T210 o, en caso de haber un medidor T3000, un sensor climático TS 210 SDI.


Ventajas en la práctica:

  • Modelo robusto en maleta metálica
  • Para pesos de hasta 100 g (recrecido de sulfato de calcio)
  • Atractiva relación calidad-precio
  • Visualización directa de la humedad CM con una clase de precisión de hasta el 0,1% (Business)
  • La documentación de la impresora de protocolos (opcional) protege contra los daños y los costes resultantes (Business)
  • Juegos completos con 2 manómetros de precisión -mecánicos o digitales- a elegir

Comprar

Datos técnicos del juego CM Classic

Datos técnicos
información general
  número de artículo ZB9100100
presión [bar]
  clase de precisión: manómetro ± 1,0 % tip. ± 25mbar (absoluto sobre toda la zona de impresión)
  asegurado para sobrecargas de hasta 3,0
interfaces
  RS232-TTL o RS232-V.24
  RS485 en serie
pantalla
  LCD
  Táctil
tipo de protección
  IP32
  IP64
control del aparato
  teclado de membrana
modelo de carcasa
  Plástico
Mantenimiento
  es necesario llevar a cabo revisiones de forma regular
  muy bajo
alimentación eléctrica
  interna a través de la batería
  externa a través de un cable de red móvil
  interno a través de la batería
condiciones del entorno
  temperatura mín. de funcionamiento [°C] -10
  temperatura máx. de funcionamiento [°C] 80
medidas
  longitud (sin embalaje) [mm] 140
  Ancho (sin embalaje) [mm] 520
  Altura (sin embalaje) [mm] 360
peso
  (sin embalaje) [kg] 8,3
Volumen de suministro estándar
volumen de suministro estándar
  balanza digital
  vaso de pesaje
  juego de herramientas - completo para preparación de pruebas
  juego de 4 bolas de acero
  20 unid. ampollas de carburo
  3 unid. ampollas de prueba
  3 unid. juntas de recambio manómetro
  3 unid. juntas de recambio botella a presión
  maletín
  Manual de instrucciones
  Batería(s)
  conjunto de baterías de 4,8V / 1.650 (hab.) mAh, NiMH
  cargador de 220V
  cable de conexión a la impresora (Modelo especial RS232-TTL)
  bobina de papel para impresión térmica
magnitudes calculables y funciones
sensores internos
  humedad del material [% método del carburo de calcio]
  presión [bar]
  humedad de la madera [%]
  humedad del material [%]
  humedad del material [dígitos]
funciones y equipamiento
  protección contra acumulación de polvo
  lectura directa método del carburo de calcio % para 100 g
  lectura directa método del carburo de calcio % para 20 g
  lectura directa método del carburo de calcio % para 50 g
  protección contra salpicaduras
  según la presión que muestre la pantalla o la presión ambiental
  Apagado automático
  función de alarma acústica
  selección del mapa de sensor (Sens)
  test automático de la batería
  test de función automático
  lectura directa método del carburo de calcio % para 10 g
  iluminación de la pantalla
  clip de sujeción
  selección de características de rendimiento de madera (Mat)
  impresión de copias individuales del protocolo
  Visualización del valor máximo
  valor de medición
  Función de mantenimiento de valores de medición
  archivo de valores de medición en el ordenador a través de exportación de datos en vivo
  visualización del valor mínimo
  modo de control de deslizamiento
  control online
  posibilidad de llevar a cabo el protocolo in situ
  ajuste manual de la temperatura
  Compensación de temperatura
  unidad 2
  procedimiento de medición no destructivo

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Datos técnicos juego CM Business

Datos técnicos
información general
  número de artículo ZB9100106
presión [bar]
  fallo máx. [mbar] ± 2
  clase de precisión: manómetro ± 0,1 % tip. ± 4 mbar (absoluto sobre toda la zona de impresión)
  tapa del manómetro de atenuación DIN-EN 837-2
  asegurado para sobrecargas de hasta 3,5
interfaces
  RS485 en serie
  RS232-TTL o RS232-V.24
pantalla
  LCD
  Táctil
tipo de protección
  IP64
  IP32
control del aparato
  teclado de membrana
modelo de carcasa
  Plástico
Mantenimiento
  muy bajo
  es necesario llevar a cabo revisiones de forma regular
alimentación eléctrica
  interna a través de la batería
  externa a través de un cable de red móvil
  interno a través de la batería 1 x 3V, CR 2.032
condiciones del entorno
  temperatura mín. de funcionamiento [°C] 0
  temperatura máx. de funcionamiento [°C] 50
medidas
  longitud (sin embalaje) [mm] 140
  Ancho (sin embalaje) [mm] 520
  Altura (sin embalaje) [mm] 360
peso
  (sin embalaje) [kg] 8,3
Volumen de suministro estándar
volumen de suministro estándar
  balanza digital
  Batería(s)
  vaso de pesaje
  juego de herramientas - completo para preparación de pruebas
  juego de 4 bolas de acero
  20 unid. ampollas de carburo
  3 unid. ampollas de prueba
  3 unid. juntas de recambio manómetro
  3 unid. juntas de recambio botella a presión
  Manual de instrucciones
  maletín
  conjunto de baterías de 4,8V / 1.650 (hab.) mAh, NiMH
  cargador de 220V
  cable de conexión a la impresora (Modelo especial RS232-TTL)
  bobina de papel para impresión térmica
magnitudes calculables y funciones
sensores internos
  humedad del material [% método del carburo de calcio]
  presión [bar]
  humedad de la madera [%]
  humedad del material [%]
  humedad del material [dígitos]
funciones y equipamiento
  protección contra acumulación de polvo
  impresión de copias individuales del protocolo
  valor de medición
  archivo de valores de medición en el ordenador a través de exportación de datos en vivo
  control online
  posibilidad de llevar a cabo el protocolo in situ
  protección contra salpicaduras
  según la presión que muestre la pantalla o la presión ambiental
  Apagado automático
  función de alarma acústica
  selección del mapa de sensor (Sens)
  test automático de la batería
  test de función automático
  lectura directa método del carburo de calcio % para 10 g
  lectura directa método del carburo de calcio % para 100 g
  lectura directa método del carburo de calcio % para 20 g
  lectura directa método del carburo de calcio % para 50 g
  iluminación de la pantalla
  clip de sujeción
  selección de características de rendimiento de madera (Mat)
  Visualización del valor máximo
  Función de mantenimiento de valores de medición
  visualización del valor mínimo
  modo de control de deslizamiento
  ajuste manual de la temperatura
  Compensación de temperatura
  unidad 2
  procedimiento de medición no destructivo

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Datos técnicos de la impresora CM

Datos técnicos
información general
  número de artículo ZB9100043
interfaces
  RS232-TTL o RS232-V.24
  RS485 en serie
pantalla
  LCD
  Táctil
tipo de protección
  IP32
  IP64
control del aparato
  teclado de membrana
modelo de carcasa
  Plástico
  Metal
Mantenimiento
  es necesario llevar a cabo revisiones de forma regular
  muy bajo
alimentación eléctrica
  interna a través de la batería
  externa a través de un cable de red móvil
  interno (batería)
medidas
  longitud (sin embalaje) [mm] 140
  Ancho (sin embalaje) [mm] 520
  Altura (sin embalaje) [mm] 360
peso
  (sin embalaje) [kg] 0,205
Volumen de suministro estándar
volumen de suministro estándar
  Aparato
  conjunto de baterías de 4,8V / 1.650 (hab.) mAh, NiMH
  cargador de 220V
  bobina de papel para impresión térmica
  cable de conexión a la impresora (Modelo especial RS232-TTL)
  Manual de instrucciones
  Batería(s)
  balanza digital
  vaso de pesaje
  juego de herramientas - completo para preparación de pruebas
  juego de 4 bolas de acero
  20 unid. ampollas de carburo
  3 unid. ampollas de prueba
  3 unid. juntas de recambio manómetro
  3 unid. juntas de recambio botella a presión
  maletín
magnitudes calculables y funciones
sensores internos
  presión [bar]
  humedad de la madera [%]
  humedad del material [%]
  humedad del material [% método del carburo de calcio]
  humedad del material [dígitos]
funciones y equipamiento
  según la presión que muestre la pantalla o la presión ambiental
  Apagado automático
  función de alarma acústica
  selección del mapa de sensor (Sens)
  test automático de la batería
  test de función automático
  lectura directa método del carburo de calcio % para 10 g
  lectura directa método del carburo de calcio % para 100 g
  lectura directa método del carburo de calcio % para 20 g
  lectura directa método del carburo de calcio % para 50 g
  iluminación de la pantalla
  clip de sujeción
  selección de características de rendimiento de madera (Mat)
  impresión de copias individuales del protocolo
  Visualización del valor máximo
  valor de medición
  Función de mantenimiento de valores de medición
  archivo de valores de medición en el ordenador a través de exportación de datos en vivo
  visualización del valor mínimo
  modo de control de deslizamiento
  control online
  posibilidad de llevar a cabo el protocolo in situ
  protección contra salpicaduras
  protección contra acumulación de polvo
  ajuste manual de la temperatura
  Compensación de temperatura
  unidad 2
  procedimiento de medición no destructivo

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Accesorios

Cargando...

Productos alternativos

Cargando...

Seminarios

Descargas

Cargando...
