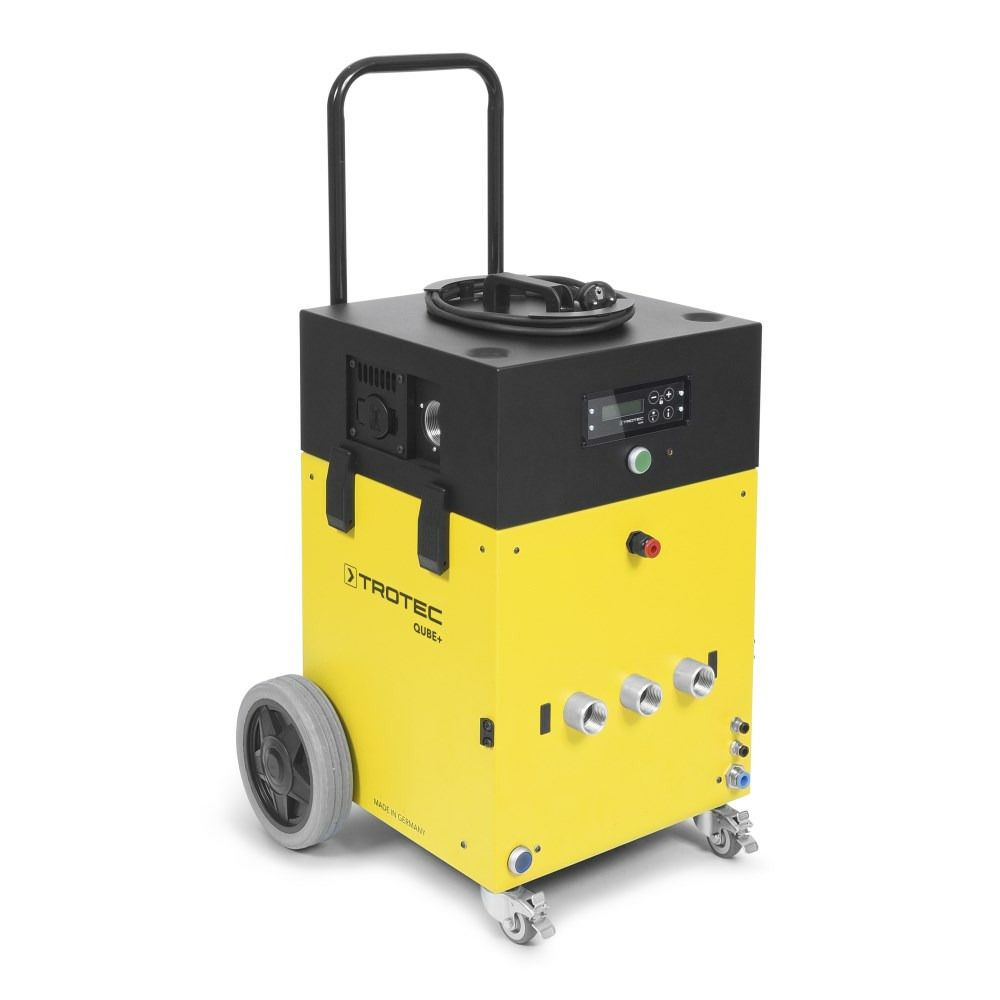

Muy simple. Mucho más. Qube+

¡Así de simple puede ser el secado de capa aislante!

Qube+
Qube+
Qube+

Conseguir sencillamente más. Fácilmente.

El Qube+ le servirá como sustituto único y completo de cualquier torre MultiQube® similar en el secado de capas aislantes y le reportará un 20 % más de potencia de superficie a pesar de ser la mitad de pesado y de grande. Por esa razón también el transporte del vehículo de servicio al lugar del siniestro es 100 % más rápido.

Hace innecesaria por completo la instalación de varios aparatos con una compleja conexión de mangueras. ¡Colocar, instalar, conectar - listo!

No se necesitan más equipos; en el Qube+ ya todo está integrado listo para ser conectado:

Un potente secador de capas aislantes de turbina VX 5, un separador de agua, un sistema de filtros de 4 fases y un silenciador efectivo – reunidos en una estructura robusta y apilable de aluminio que le aporta claramente más ventajas que las soluciones compuestas por varios aparatos, a la vez que cuesta considerablemente menos.

Sus empleados también se lo agradecerán: ¡50 % menos que cargar, levantar, arrastrar y apilar – 100 % menos mangueras y cables que colocar y amarres que realizar – 20 % menos que instalar!

Una solución integral única en el mundo:

  • Turbina VX 5
  • Separador de agua WA 4i
  • Módulo de filtros HEPA
  • Silenciador NR 19

¡Todo instalado listo para ser conectado – ligero, compacto y potente – en la solución integral única en el mercado mundial!


Extremadamente versátil: Con Qube+ todo es posible.

Reducción de ruidos mejorada: ahora aún más silencioso (8 - 10 dB(A)), aproximadamente en un 50 % del volumen
Aún más silenciosa
Software aún más inteligente: nuevo diseño para un caudal con optimización de presión y al mismo tiempo mayor eficiencia energética
Software aún más inteligente
Nivel de rendimiento ecológico adicional (nivel 1): aún más flexibilidad en las posibilidades de secado incluso de superficies reducidas
Nivel de rendimiento ecológico adicional
Función de protección térmica protegida por sensor con secuencia regeneracional y desconexión automática
Función de protección térmica protegida por sensor
Contador dual conforme con la directiva MID
Contador dual conforme con la directiva MID
Cierres rápidos 2x2 para un mejor cierre y más seguridad durante el transporte
Movilidad a mejor precio

  • Un rendimiento por superficie hasta 20 % mayor que el de un sistema MultiQube® similar
  • Control adaptrónico de potencia para secados flexibles con presión negativa de superficies de 10 m² hasta 85 m²
  • El secado más rápido posible gracias al control automático HiDry único en el mundo para todas las fases de potencia
  • Un Qube+ vale por 4 aparatos: separador de agua, filtro HEPA, silenciador y todos los compresores de canal lateral en las clases de potencia entre 0,4 kW y 3 kW
  • Flexible sistema de filtros con el uso de filtro HEPA en caso necesario para reducir los costes de consumo
  • Hasta un 75 % más pequeño que los modelos de la competencia
  • 50 % menos que cargar, levantar y apilar
  • 100 % más rápido y sencillo de instalar sin la laboriosa conexión de mangueras intermedias
  • Puerto DA-4 para el control a distancia en tiempo real del estado de la instalación y el progreso del secado
  • Pantalla multifunción Optiflow NT con indicador del estado en texto claro e iluminación en color del control de la potencia
  • Contador digital de las horas de trabajo y el consumo de energía
  • Protección térmica integrada para evitar daños en los aparatos de secado, los bienes inventariados y la estructura del edificación.
  • Modo silencioso para el trabajo nocturno
  • Cuadro de mando táctil sin desgaste

Modo TTKwic para la salida de agua condensada para deshumidficadores también durante el tiempo de desconexión
Modo TTKwic
Manejo optimizado gracias al mando de mando telescópico regulable en altura
Mango de mando telescópico
La placa de contacto del muelle garantiza una conexión más segura y un acceso más rápido
Conexión aún más segura
Bloqueo del teclado: más protección frente a errores en el manejo
Bloqueo del teclado
Cuadro de mando con una construcción aún más resistente y protección de la pantalla
Cuadro de mando con una construcción aún más resistente
Aún más fácil de desmontar para su mantenimiento gracias a la mejora de las conexiones inalámbricas
Unidad del turbomotor fácilmente desmontable

Extremadamente compacto y el mejor equipamiento: Qube+

50 % más pequeño que un MultiQube® comparable y hasta un 75 % más pequeño que los diseños de la competencia.

Sin causa pero con mucho efecto: Gracias a su estructura ultra compacta, el uso del Qube+ le permite aumentar hasta un 100 % la productividad del trabajo y hasta un 300 % la productividad del almacenamiento.

Con el nuevo Qube+ podrá borrar de un plumazo todos esos aparatos que le consumían el tiempo y beneficiarse así de un increíble aumento de la productividad en las tareas habituales de saneamiento:

Menos aparatos a poner con los que contar y que desplazar según el siniestro, menor espacio de almacenamiento, más equipamiento en cada viaje del vehículo de servicio, carga y descarga más rápida, transporte más rápido del vehículo al lugar del siniestro, instalación más rápida, desmontaje más rápido, menor requerimiento de limpieza.

En resumen, con el uso del Qube+ multiplicará la productividad en el trabajo y el almacenamiento.

Extremadamente compacto y el mejor equipamiento: Qube+

Cuadro de mando táctil

El Qube+ dispone de un panel de control táctil sin desgaste con protección adicional de la pantalla ➀ y le ofrece así un manejo cómodo con solo tocarlo con un dedo. Sin regulador, sin desgaste. Basta pulsar ligeramente sobre el símbolo correspondiente para configurar su Qube+.

Además de las teclas de más y menos ➀ para una elección rápida de la etapa de potencia, el cuadro de mando claro contiene también funciones para un modo silencioso ➄ por separado así como para la visualización de las horas de trabajo.

Cuadro de mando táctil
Las horas de funcionamiento pueden visualizarse cómodamente a través de la pantalla multifunción Optiflow NT.

Pantalla multifunción Optiflow NT

En la pantalla multifunción Optiflow NT del Qube+ ➁ no solo puede leerse en forma de texto claro el estado de funcionamiento y el caudal actuales – incluso en la oscuridad y a distancia –, sino que además el color de la pantalla indica automáticamente la eficiencia de la estructura de la instalación de secado.

Si el aire de secado puede atravesar de manera ideal la capa aislante, entonces le verde confirma que el caudal es óptimo, naranja significa que se encuentra en el límite y el LED en rojo indica que el caudal de aire no es suficiente para la superficie de modo que para un secado rápido debe optimizarse la estructura.

La pantalla multifunción Optiflow NT le muestra, mediante colores, la eficacia de la estructura de su instalación de secado.
Pantalla multifunción Optiflow NT
La pantalla multifunción Optiflow NT le muestra, mediante colores, la eficacia de la estructura de su instalación de secado.
Pantalla multifunción Optiflow NT
La pantalla multifunción Optiflow NT le muestra, mediante colores, la eficacia de la estructura de su instalación de secado.
Pantalla multifunción Optiflow NT


Bloqueo del teclado

Con esta función ➃ puede descartar fácilmente el riesgo de errores de funcionamiento. -Mientras esté activada, el teclado se bloquea contra la introducción accidental de datos de control.

Modo silencioso para el trabajo nocturno

En el modo silencioso ➄ el Qube+ funciona sin hacer ruido y, sin embargo, de manera eficiente. Para disminuir el nivel de ruido no se reduce sencillamente la potencia, sino que ésta se regula respecto al caudal óptimo del nivel de potencia 2 optimizando el ruido al mismo tiempo.

Una vez activado, el Qube+ funciona durante ocho horas seguidas en el modo silencioso y después vuelve automáticamente al nivel de potencia empleado con anterioridad.

Extremadamente práctico para clientes que necesiten durante un tiempo corto el ruido de fondo lo más atenuado posible.

En el modo silencioso el Qube+ funciona a una velocidad especialmente silenciosa y, sin embargo, de manera eficiente.
modo silencioso

Qube+ con TTKwic

Modo TTKwic

El Qube+ brinda todas las prestaciones del separador de agua WA 4i, incluidos dos acoplamientos rápidos TTKwic para la conexión sencilla del drenaje de deshumidificadores de aire.

Para que este agua condensada se pueda bombear de manera fiable a través de los acoplamientos rápidos TTKwic, cuando el Qube+ está conectado podrá manejar el aparato desde el cuadro de mando en el modo TTKwic. En este modo el motor no funciona pero la bomba sigue activa.

Modo TTKwic

La fusión perfecta: Qube+ y DA 4 Qube

Puerto DA-4

El Qube+ dispone de serie de un puerto para el intercambio de datos con nuestra unidad de control de secado DA 4 Qube ➂ y mediante la correspondiente conexión del sensor de humedad Efidry.

La unión de ambas unidades permite la conexión en red de los datos de todos los aparatos incluyendo el control a distancia en tiempo real del estado de la instalación y el progreso del secado.

Conformidad con MID y MessEG

El Qube+ está equipado con un contador de consumo de energía compatible con la MID. Para cumplir la normativa MessEG, la toma de servicio también está equipada con una PlugSafe de Trotec, de modo que pueda asegurarse tanto cuando está cerrada como con el enchufe conectado.

El equipamiento de serie del Qube+ incluye un contador del consumo de energía de conformidad con la MID.
Contador dual conforme con la directiva MID
Con PlugSafe se puede garantizar, usando un precinto de seguridad, que en la toma de servicio no se utilice ningún otro consumidor de corriente que no sea el enchufado, tal y como exige la MessEG.
PlugSafe

Construcción orientada al manejo

Además de la toma de servicio integrada, a la que se puede conectar cómodamente y en poco tiempo un secador de condensación o una unidad de control de secado, el Qube+ también aloja una conexión roscada de 50 mm para la evacuación del aire del proceso.

Esto reduce eficazmente el calentamiento crítico de la temperatura ambiental para preservar el valor de sus aparatos de secado (véase "Protección de la inversión en sus aparatos de secado").


Función de protección térmica protegida por sensor

El Qube+ cuenta con un sistema de sensores integrado que controla la temperatura del aire interna y lo cambia automáticamente del nivel de ese momento al nivel 1 para evitar que el interior del aparato alcance temperaturas peligrosas superiores a los 45 °C, las cuales podrían ocasionar estrés en los materiales y acortar la durabilidad del Qube+.

La vigilancia de la temperatura se mantiene y, en caso de que las temperaturas ya hayan descendido, el Qube+ retorna automáticamente al funcionamiento normal. No obstante, si la temperatura se mantiene en un nivel crítico durante un tiempo demasiado prolongado, el aparato se desconecta completamente como modo de autoprotección.

Más información sobre el tema Protección de la inversión en sus aparatos de secado la encuentra aquí ...

Función de protección térmica protegida por sensor

Gracias a la conexión inalámbrica, la cubierta del motor puede desmontarse rápida y fácilmente para su mantenimiento.

Sistema de filtros flexible

Para las aplicaciones que requieren una filtración HEPA el casquillo de alojamiento del cartucho de filtro G4 puede ser sustituido de manera simple y rápida por el módulo de filtros HEPA con cartucho de filtro previo F8 combinado.

Ya sea para cambiar el filtro o para limpiar el interior, la construcción de Qube+ está pensada para facilitar el mantenimiento y permite un trabajo sencillo y rápido en estos casos.

El turbomotor, al conexión a la corriente y los principales componentes eléctricos están protegidos por la tapa del motor, la cual se puede extraer rápidamente gracias a la tecnología de cierre rápido.

Una vez extraída la tapa, verá que la pieza inferior del Qube+ no está conectada a electricidad, puesto que no cuenta con conexiones por cable a la tapa del motor. De esta forma, no necesitará tomar medidas de seguridad adicionales y podrá comenzar los trabajos de limpieza directamente.

Manija de empuje telescópica
Estructura apilable

Construcción apilable con manija de empuje telescópica

Con un solo botón se puede sacar o meter la manija de empuje telescópica con regulación de altura De esta forma se puede adaptar la altura del asa a la estatura del usuario y guardarla para que no ocupe espacio al almacenar el aparato.

La tapa del motor cuenta además con un asa de transporte y un práctico enrollacables. Dos huecos de apilamiento empotrados en la tapa garantizan una posición fija de los aparatos apilados durante el transporte o almacenamiento.


Un aparato para el secado completo de capas aislantes - Qube+

Consumo de energía con potencia optimizada

A diferencia de las turbinas de compresores de canal lateral convencionales, en el turbomotor del Qube+ la potencia y el consumo de corriente son directamente proporcionales:

si se desconecta la potencia o se reduce la contrapresión, también se reduce el consumo de corriente. Además, la regulación de potencia no se realiza según la resistencia sino que se orienta por el caudal requerido.

Gracias a esa técnica el Qube+ funciona, en comparación con los compresores de canal lateral, con un ahorro extremo de energía y en la fase final del secado prácticamente a una tarifa ecológica con ahorro de corriente.

Turbomotor con potencia de control adaptrónico

El turbomotor del Qube+, con regulación en cuatro fases, alcanza hasta 20.000 rpm y garantiza en cada etapa de potencia la eficiencia máxima puesto que, gracias al control automático integrado HiDry, registra permanentemente el caudal actual en m³ y el Qube+ se regula automáticamente para el caudal de aire óptimo.

Basta con pulsar una tecla y el Qube+ cambia, según se escoja, a una clase de potencia superior o, si fuera necesario, al modo silencioso por separado.

Control automático HiDry

Totalmente automático, siempre la potencia de secado más efectiva

Que el motor genere una potencia superior a la necesaria no acelera el secado y aumenta el desgaste y el consumo de corriente.

El factor decisivo para que el secado se realice a un paso acelerado no es la potencia del motor sino un flujo de aire constante sobre las zonas de capa aislante a secar.

Por eso el Qube+ está dotado del novedoso control automático HiDry que no realiza el ajuste de la potencia según la resistencia sino que se orienta por el caudal y de esa manera garantiza siempre, de manera automática y para cualquier estructura de secado, la potencia más efectiva en cada etapa.

Similar al control de velocidad de un coche, el control automático basado en sensores HiDry del Qube+ regula continuamente la potencia del caudal de manera dinámica respecto al valor óptimo predeterminado de la clase de potencia correspondiente. Mientras al inicio del secado se necesita más potencia del motor para mantener constante el caudal, siendo la resistencia relativamente alta, la potencia requerida disminuye continuamente a medida que va avanzando el secado.

Durante todo el tiempo de secado el control automático HiDry se encarga de que el turbomotor del Qube+ no genere más potencia que la necesaria para mantener el caudal óptimo.

El resultado: ¡Un secado lo más rápido posible con un gasto mínimo de energía!

Siempre tanta potencia como necesite:

  • Etapa de potencia 1: Ideal para el secado a poco coste de superficies pequeñas. En este nivel, el Qube+ ofrece un rendimiento similar al de un compresor de canal lateral de 0,4 kW pero utilizando un 70 % menos de electricidad.
  • Etapa de potencia 2: Equivale a la potencia de un compresor de canal lateral de 0,8 kW.
  • Etapa de potencia 3: El Qube+ es aproximadamente un 10 % más potente que un compresor de canal lateral con una potencia de entre 1,1 y 1,3 kW.
  • Etapa de potencia 4: Equivale a un 160 % de la potencia de un compresor de canal lateral de entre 1,1 y 1,3 kW y a un 95 % de la potencia de un compresor de canal lateral de 3 kW.
Siempre tanta potencia como necesite – y con TTSL controlable también a distancia

Protección de la inversión en sus aparatos de secado

Secar los daños producto del agua por encima de 35 grados reduce la vida útil de los secadores a menos del 35 %

¡Con esa simple "regla de 35" usted puede prolongar significativamente, de una manera muy simple, la vida útil de sus aparatos de secado!

Una humedad del aire extremadamente alta junto con una temperatura elevada lleva rápidamente, especialmente a los secadores frigoríficos, al máximo de su potencia.

No se trata de la calidad de los componentes sino de pura física, que es válida para todos los secadores frigoríficos del mercado con independencia del fabricante.

Mientras que la mayoría de los secadores por condensación profesionales con una humedad del aire moderada del 70 % h.r. pueden trabajar sin problemas hasta 35 °C, una humedad relativa del aire muy alta junto con una temperatura ambiental elevada provoca que al aire ambiental incluya claramente más energía, que tiene que ser "procesada" adicionalmente a través del circuito de refrigerante.

Como consecuencia, la presión del refrigerante del sistema aumenta enormemente, lo que puede provocar una carga que destruya el compresor.

En un inicio los deshumidificadores seguirían trabajando pero muy por encima de sus límites, en el "segmento rojo oscuro", lo que tendría como consecuencia una reducción extrema de su vida útil.

No obstante, en nuestra opinión, en el saneamiento de daños producto del agua no hay manera de evitar el uso de secadores por condensación ya que los secadores por adsorción consumen mucha más energía, con igual capacidad de secado, y por tanto no son una alternativa razonable sobre todo desde el punto de vista económico.

Por esa razón le hacemos la siguiente recomendación para proteger el valor en la práctica:

¡Usted puede prolongar sin problemas la vida útil de su secador frigorífico en algunos años si siempre que seque daños producto del agua tiene cuidado de que la temperatura permanezca claramente por debajo de 35 °C!

La forma más sencilla de conseguirlo es extraerr el aire de proceso caliente directamente desde la habitación a través del tubo de conexión integrado en el Qube+ utilizando una manguera de 50 mm.

Si no es posible evacuarlo, entonces también se puede colocar la instalación de secado de capa aislante fuera de la habitación a secar y conectarle una manguera por medio de la boquilla de ranura de puerta PlanoPro.

Al fin y al cabo, el aire del proceso de los secadores de capa aislante es, con independientemente del modelo y del fabricante, el principal responsable de calentar la temperatura ambiental. Por este motivo, el Qube+ dispone de una función de protección térmica controlada por sensores que, en caso de inminencia de un sobrecalentamiento, primero baja el aparato al nivel 1 y luego -en función de la curva de temperatura y controlado mediante sensor- lo vuelve a poner en funcionamiento normal o lo apaga.

Gracias a esa protección no solo se prolonga significativamente la vida útil de los secadores de capas aislantes y los deshumidificadores sino que también evita a sus clientes que los materiales de la habitación y la edificación sufran daños térmicos.

De todas maneras, cuando la temperatura es demasiado alta la humedad de los materiales de construcción se transporta solo por difusión en lugar que por capilaridad – es decir, a partir de 45 °C de temperatura el secado deja de ser efectivo.

Accesorios y material incluidos en el volumen de suministro:

  • Almohadilla filtrante de suelo para separador de agua, 1 unidad
  • Cartucho de filtro G4, 1 unidad
  • Filtro Z-Line F7 para la filtración del aire frío del motor aspirado, 1 unidad
  • Racores de empalme de 50 mm para las mangueras de salida de aire de proceso, 1 unidad
  • Manguera de salida de agua, largo 5 m, ø 12 mm
Estructura pensada para un sencillo mantenimiento, simplemente el Qube+

Accesorio recomendado: Cubierta de protección aislante todoterreno

Cubierta de protección aislante todoterreno
  • Reducción de ruidos hasta en 5 dB(A) y modulación adicional de frecuencias altas en rangos de tonos graves poco sensibles.
  • Material fácil de lavar e impermeable
  • Ideal para un funcionamiento continuo en zonas de viviendas
  • Perfecto para su colocación en el exterior, por ejemplo en el secado de techos planos
  • Instalación y acceso rápidos gracias al sistema de cierre de doble cremallera
  • Las aberturas de entrada y salida de aire garantizan una óptima refrigeración del motor sin presión por acumulación de calor
  • También se puede utilizar el Qube+ con el DA 4 Qube colocado

Accesorios y consumibles adicionales:

Cubierta de protección
  • Módulo de filtro HEPA, filtro se partículas en suspensión H13 conforme a DIN EN 1822-1, eficacia de separación > 99,97 % / 0,3 µm, incl. cartucho de filtro previo F8 (DIN EN 779).
  • Cartucho de filtro F8, clase de filtro 8 (DIN EN 779)
  • Cable de conexión DA para transferencia de datos a DA 4
  • Conectores de 38 mm

Encargar directamente: cubierta de protección adecuada, apta para ser apilada. Ideal para proteger de suciedad durante el almacenamiento y para garantizar un transporte sin daños.

  • Cubierta de protección

Comprar

Datos técnicos

Datos técnicos
información general
  número de artículo 1.560.000.055
apropiado para superficies hasta (presión negativa)
  fase 1 [m²] 25
  fase 2 [m²] 50
  fase 3 [m²] 85
presión negativa máx.
  mbar 220
caudal de aire (soplado libremente)
  caudal de aire soplado libremente [m³/h] 250
potencia flujo volumétrico HiDry (aspirado)
  fase modo silencioso [m³/h] 90
  fase 1 [m³/h] 90
  fase 2 [m³/h] 140
  fase 3 [m³/h] 160
  fase modo Boost [m³/h] 180
potencia del motor
  fase mín. [kW] 0,2
  fase máx. [kW] 1,2
valores de sonido
  fase mín. - Distancia 3 m [dB(A)] 48
  fase máx. - Distancia 3 m [dB(A)] 62
depósito colector
  volumen [l] 10
valores eléctricos
  Tensión de conexión 230 V, 50 Hz
  consumo de potencia nominal [A] 6,7
  fusible recomendado [A] 16
Conexión eléctrica
  conector CEE 7/7
  longitud del cable [m] 3,5
medidas
  longitud (sin embalaje) [mm] 490
  Ancho (sin embalaje) [mm] 500
  Altura (sin embalaje) [mm] 735
peso
  (sin embalaje) [kg] 25,2
Instalaciones, características y funciones
movilidad
  Agarre(s) para la sujeción o transporte
  apilable
  sobre redas
  Modelo de carro
Conexión
  racores para mangueras de secado de la capa aislante 3 x Ø 38 mm
  TTKwic - acoplamientos rápidos de deshumidificadores [x] 2
  acometida para aguas residuales
  para la salida del aire del proceso 50 mm
  toma de corriente de servicio
Visualización y operación
  contador de consumo de corriente - sí digital
  pantalla multifuncional NT
  indicación del estado en texto claro
  indicador de control de la potencia
  Cuadro de mando táctil
  contador de horas de trabajo digital
  vaciado de agua residual
Control y seguimiento
  puerto DA-4
  Conexión para sensor de humedad Efidry
  sensor de desbordamiento con desconexión automática
equipamiento de serie
  chapa deflectora para la filtración gruesa
  desnebulizador de acero inoxidable para la separación del agua y la filtración fina
  alojamiento de cable con conector ajustable
  Cierres rápidos de mantenimiento

 Equipamiento de serie

 disponibles de manera opcional

 no disponible

Accesorios

Cargando...

Seminarios

Descargas

Cargando...

Folletos

Cargando...

Vídeos del producto
