Cámara térmica IC300

Cámara térmica profesional en tiempo real totalmente equipada

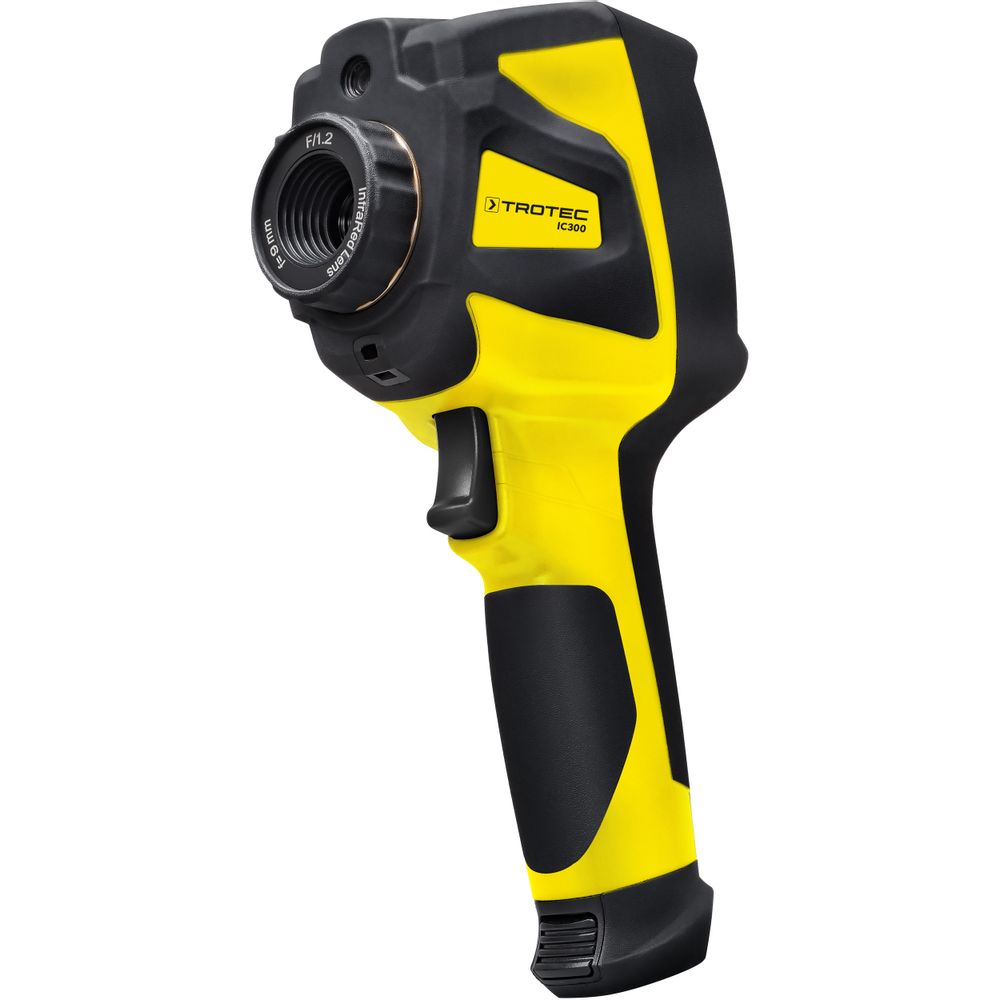

Cámara térmica IC300 de Trotec
Cámara térmica IC300 de Trotec
Cámara térmica IC300 de Trotec

Visualización constante de imágenes gracias a la reproducción en tiempo real

Los avanzados sensores de la IC300 logran emitir constantemente hasta el más mínimo cambio de temperatura. El detector de 384x288, de novedosa fabricación, alberga 110.592 puntos de medición de temperatura autónomos, cada uno de los cuales registra los valores actuales de la temperatura del objeto a medir cincuenta veces por segundo y los muestra en la pantalla LCD táctil de 3,5 pulgadas.

Gracias al elevado ritmo de repetición se muestran todas y cada una de las imágenes térmicas en tiempo real, sin que se pierdan ninguna imagen ni ningún dato termográfico de relevancia. Este funcionamiento continuo y el registro siempre nítido incluso de los objetos de medición en movimiento sólo queda garantizados mediante una técnica que emplee una frecuencia de repetición de imagen de 50 Hz.

Una gran precisión incluso a altas temperaturas

La resolución geométrica de 1,89 mrad y la sensibilidad térmica de 0,05 °C garantizan termogramas precisos en tiempo real hasta gamas de medición de la temperatura de +650 °C en cualquier situación de medición. La cámara térmica IC300 permite, entre otras cosas, realizar análisis de áreas y mediciones diferenciales en hasta cuatro puntos de medición de temperatura móviles, tres de los cuales pueden configurarse individualmente. Además, una función de alarma o isoterma permite mostrar los límites de temperatura autoestablecidos con un color especial o una señal de alarma – ideal para la detección del punto de rocío en superficies – y la detección integrada de puntos calientes y fríos elimina la necesidad de buscar el punto más caliente o más frío de la imagen. Gracias a la corta distancia de enfoque mínima, de tan sólo 50 cm, es posible controlar los objetos más cercanos con precisión punto a punto.

Termografía profesional fácil ...

Con un peso de solo 500 g, la cámara térmica IC300 cabe perfectamente en la palma de la mano. Su robusta estructura con protección IP54 ha sido sometida a pruebas de choque 25G y vibración 2G, por lo que puede enfrentarse a entornos adversos. La combinación de botones de control y una gran pantalla táctil de 3,5" hace que el manejo de la cámara infrarroja IC300 sea tan fácil como intuitivo. Así, alcanzará más rápido su objetivo y podrá aplicar la cámara de la forma más efectiva.

Ver más – con DuoVision

La práctica tecnología DuoVision de la IC300 permite una gran variedad de ajustes para la visualización en directo, durante la medición, de la imagen térmica de contornos acentuados, por ejemplo como fusión de la imagen infrarroja y la imagen real. En combinación con su zoom de 16 aumentos de ajuste continuo, la IC300 le ofrece la máxima flexibilidad para visualizar incluso los detalles más lejanos. Esto incrementa las posibilidades de uso en inspecciones de zonas de difícil acceso o especialmente aseguradas.

Las imágenes infrarrojas pueden almacenarse directamente en la tarjeta SD de la cámara no solo como imágenes individuales, sino también como vídeos MPEG 4 no radiométricos. Su ventaja: A diferencia de una instantánea por imagen individual, los vídeos IR también pueden utilizarse para representar procesos, como el comportamiento del calentamiento y el enfriamiento de componentes electrónicos y mecánicos o de otros objetos durante un período de tiempo definido.

Grabar vídeos infrarrojos totalmente radiométricos y evaluarlos en tiempo real

En combinación con un PC conectado a través de USB y el software IR-Report NG instalado en él, también pueden evaluarse y grabarse directamente vídeos infrarrojos totalmente radiométricos en tiempo real – ¡algo único en esta categoría de precios!

La cámara térmica IC300 es ideal para el diagnóstico de edificios y las inspecciones industriales
Cámara térmica IC300 de Trotec
Cámara térmica IC300 de Trotec

La cámara térmica IC200 ofrece una amplias opciones de visualización
Imágenes térmicas
Pantalla DuoVision de imagen en imagen
Imágenes reales
Visualización DuoVision-Plus
Zoom digital continuo de 1 a 16 aumentos
Zoom digital continuo de 1 a 16 aumentos


"Touch & play" – todos los ajustes en directo a través de la pantalla táctil

Ya sea el tipo de visualización, los parámetros del aparato o los ajustes para el análisis de mediciones, todas las funciones de la IC300 pueden configurarse en directo a través de la pantalla táctil, de forma muy sencilla, mediante los pictogramas de área correspondientes, perfectamente adaptados a la comodidad del usuario y a la eficiencia del trabajo.

Así, por ejemplo, mientras que en las cámaras térmicas de esta categoría las opciones habituales para delimitar (Span) y seleccionar (Level) el rango de temperatura se configuran desde el menú y se comprueban en las imágenes reales, en la IC300 se ajustan directamente a través de los botones del cursor y los cambios se pueden seguir en tiempo real en la pantalla.

Amplias opciones de visualización de imágenes

Todos los ajustes en directo a través de la pantalla táctil

Además de mostrar la imagen infrarroja o la imagen real, los usuarios también pueden visualizar ambas imágenes combinadas con la intensidad de superposición que deseen.

Además, la función "DuoVision Plus", disponible adicionalmente, combina la información de la imagen infrarroja con detalles de alto contraste del espectro de luz visible de la cámara de imagen real para la visualización en tiempo real de una fusión de la imagen térmica extremadamente detallada en la pantalla de la cámara.

Este tipo de representación facilita la orientación, la localización y la valoración durante la medición, de modo que se puedan determinar y clasificar más rápidamente posibles daños o deficiencias.


Software de análisis de alta calidad incluido

Software de análisis de alta calidad en el volumen de suministro

La cámara térmica IC300 se entrega completamente lista para su uso, incluyendo el software de análisis "IR-Report NG".

Este programa profesional para PC le ofrece numerosas funciones para la evaluación, la organización y la documentación de sus resultados de medición. Con "IR-Report NG" puede, por ejemplo, configurar isotermas, activar histogramas estadísticos de temperatura, realizar mediciones puntuales, lineales y rectangulares en el termograma y crear y exportar informes.

Además de la visualización de la imagen infrarroja y la imagen real, todas las imágenes pueden visualizarse también como imagen en imagen DuoVision con cualquier intensidad de superposición – y en la visualización DuoVision Plus como fusión de la imagen infrarroja y la imagen real para formar una imagen térmica de contornos acentuados. Las imágenes DuoVision Plus generadas de esa manera aúnan los datos radiométricos con detalles ricos en contrastes de la imagen real y permiten así mejores análisis y una documentación más profesional.

Volumen de suministro y accesorios

Volumen de suministro y accesorios de la cámara térmica IC300

Volumen de suministro estándar de la IC300:

  • Cámara térmica con objetivo estándar (41,5° x 31,1°) y tapa protectora
  • Cargador batería
  • Cargador de batería
  • Batería intercambiable de iones de litio
  • Cable USB tipo C
  • tarjeta de memoria extraíble microSD
  • Manual de instrucciones
  • Maletín de transporte
  • Paquete de software (descarga)
  • Certificado de revisión de la temperatura

Opcionalmente disponible para la IC300:

  • Batería intercambiable de iones de litio (batería adicional)
Resumen de equipamiento de la serie IC

Comparación entre la IC200 y la IC300

Una ventana de visión general le muestra todas las prestaciones de las cámaras térmicas IC con una aclaración de las respectivas ventajas prácticas.

Ir al resumen de equipamiento

Comparación directa de todas las cámaras térmicas

Comparación directa de todas las cámaras térmicas

Descubra en una comparación técnica directa qué cámara térmica de Trotec se adapta mejor a sus necesidades.

Ir a la comparación directa de todas las cámaras térmicas

Con la cámara térmica IC300 estará perfectamente equipado para cualquier tarea

Termografía con la cámara térmica IC300 de Trotec
Termografía con la cámara térmica IC300 de Trotec
Termografía con la cámara térmica IC300 de Trotec
Termografía con la cámara térmica IC300 de Trotec
Termografía con la cámara térmica IC300 de Trotec
Termografía con la cámara térmica IC300 de Trotec
Termografía con la cámara térmica IC300 de Trotec
Termografía con la cámara térmica IC300 de Trotec
Termografía con la cámara térmica IC300 de Trotec
Termografía con la cámara térmica IC300 de Trotec
Termografía con la cámara térmica IC300 de Trotec
Termografía con la cámara térmica IC300 de Trotec
  • Comprobación de defectos físicos de construcción
  • Detección de puntos débiles energéticos en la envolvente del edificio
  • Localización de fugas en tuberías inaccesibles u ocultas
  • Mantenimiento preventivo de instalaciones mecánicas y eléctricas
  • Control de seguridad en instalaciones industriales conductoras de tensión
  • Comprobación del funcionamiento de instalaciones fotovoltaicas
  • Termografía eléctrica
  • Y muchos otros campos de aplicación

Ventajas en la práctica:

  • Cámara IR totalmente radiométrica – medición precisa de la temperatura en toda la imagen
  • La medición en tiempo real de 50 Hz y la reproducción de imágenes en tiempo real garantizan imágenes térmicas claras de alta calidad
  • Sensor microbolómetro no refrigerado con 384 x 288 puntos de medición
  • Alta sensibilidad térmica
  • Alta resolución geométrica
  • Control dual de la pantalla táctil
  • Pantalla táctil de 3,5 pulgadas
  • Cámara digital integrada para tomas de imágenes reales
  • Función DuoVision Plus para la visualización combinada de imágenes infrarrojas y reales en forma de termograma detallado de contornos acentuados
  • Función de vídeo infrarrojo
  • Zoom digital continuo de 1 a 16 aumentos
  • Diseño robusto y resistente a los golpes en dos componentes y con protección IP54
  • Múltiples funciones de medición
  • Transferencia de datos a través de USB
  • Software de análisis de alta calidad incluido en el volumen de suministro (descarga)

Seguridad certificada – Calibración de medidores según estándares ISO

Como uno de los proveedores completos líderes en equipamiento de medición para diagnósticos en fábricas y tecnologías medioambientales, Trotec le ofrece la oportunidad de calibrar, mantener y reparar todos los medidores con un único proveedor. Con un medidor calibrado evita resultados de medición imprecisos y puede protegerse eficazmente ante posibles reclamaciones de indemnización. Por ello, vaya sobre seguro y utilice nuestro servicio de calibración para sus medidores Trotec: En los trabajos en la fábrica calibramos según los estándares ISO en rangos y puntos de medición bien definidos. Existe la opción de definir también de manera individual los puntos que calibrar dentro del rango de calibración indicado.

Comprar

Datos técnicos

Datos técnicos
información general
  número de artículo 3.110.003.028
temperatura (°C)
  gama de medición mín. [°C] -20
  gama de medición máx. [°C] 650
  Precisión máx. +/-2°C o +/-2% del valor de medición actual
calidad de imagen radiométrica
  tipo de detector Focal Plane Array (FPA), microbolómetro no refrigerado
  sensibilidad térmica [30 °C] <0.05 °C
  frecuencia de repetición de imagen 50 Hz
  resolución geométrica 1,89 mrad
  objetivo estándar | calidad de imagen radiométrica 41,5 ° x 31,1 °
  distancia mínima de enfoque 0,5 m
  Campo de visión (FOV) 41,5 ° x 31,1 °
pantalla
  LCD 3,5"
  Táctil
  color
potencia de imagen visual (cámara digital integrada)
  norma vídeo HIMI
  objetivo estándar | potencia de imagen visual (cámara digital integrada) 65°
interfaces
  USB (USB-C)
  salida de vídeo (vídeo compuesto)
  Electricidad de red 5 V DC
  Wifi
alimentación eléctrica
  a través de batería recargable (ion de litio)
  a través de la corriente eléctrica DC 5V
duración
  Hasta 4 horas
control del aparato
  función táctil
  teclas
organización de la memoria
  medio de almacenamiento interno 3,4GB (+8GB por microSD)
  formato de documento: radiométrico JPEG/HIR
  formato de documento: visual JPEG
condiciones del entorno
  en funcionamiento, temperatura mín. [°C] -15
  en funcionamiento, temperatura máx. [°C] 50
  temperatura mín. almacenamiento [°C] -40
  temperatura máx. almacenamiento [°C] 70
  humedad relativa mín. [%] 10
  humedad relativa máx. (no condensada) [%] 90
tipo de protección
  IP54 IEC 529
choque
  25G IEC 60068-2-29
vibración
  2G IEC 60068-2-6
modelo de carcasa
  Plástico
medidas
  longitud (sin embalaje) [mm] 96
  Ancho (sin embalaje) [mm] 77
  Altura (sin embalaje) [mm] 224
peso
  (sin embalaje) [kg] 0,5
Volumen de suministro estándar
volumen de suministro estándar
  cámara térmica con componentes ópticos estándar
  cubierta de protección
  Certificado de revisión de la temperatura
  paquete de software estándar
  tarjeta de memoria extraíble microSD
  Memoria interna
  cable USB
  dispositivo de sujeción de soporte
  batería recargable de ion de litio
  cargador de baterías con indicación de la carga
magnitudes calculables y funciones
sensores internos
  temperatura superficial [°C]
  temperatura superficial [°F]
funciones y equipamiento
  DuoVision Plus, visualización combinada de imagen infrarroja e imagen real con representación de contornos
  función de alarma (acústica) en caso de sobrepasar o no alcanzar los valores de temperatura configurados por el usuario
  opción de visualización de imagen: imagen infrarroja
  opción de visualización de imagen: imagen real
  hasta 4 puntos de medición dinámica (3 manuales y 1 para seguimiento automático de la temperatura)
  transferencia de datos por wifi
  Grado de emisión ajustable desde 0,01 hasta 1,0
  modo de ahorro de energía - definido por el usuario
  Función de congelación
  función de medición de isotermas - entre el límite superior e inferior
  configuración automática del contraste y el brillo
  análisis profesional
  trípode
  Montaje del trípode
  visualización del estado de la batería
  adaptación automática a las variaciones de temperatura
  corrección de medición: automática según las indicaciones definidas por el usuario para temperatura de ambiente, distancia, humedad relativa
  corrección automática de la medición conforme a las indicaciones definidas por el usuario para la temperatura reflejada por el objeto
  cámara digital integrada
  lámpara fotográfica integrada
  posibilidad de realizar un ajuste manual del brillo y el contraste
  foco manual
  Zoom digital 16x (continuo)
  montaje por 1/4 de pulgada - 20 tomas
  formato de archivo no radiométrico: imágenes individuales IR directamente en el soporte de almacenamiento
  Almacenamiento de vídeos radiométricos en el PC mediante wifi
  Almacenamiento de vídeos no radiométricos infrarrojos MPEG-4 directamente en el dispositivo de almacenamiento
  formato de archivo radiométrico: JPEG
  función de ajuste de la temperatura
  grabación de voz
