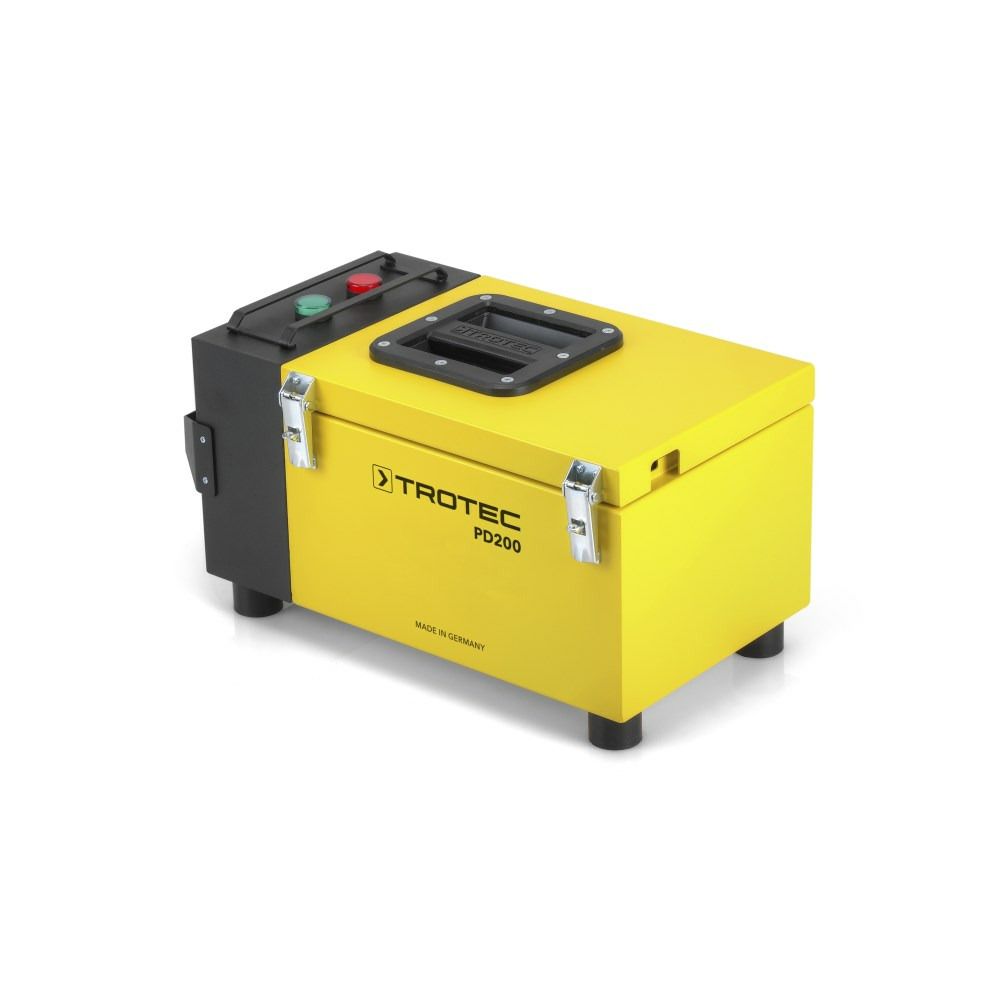

Generador de impulsos PD200
Juego completo, con un práctico maletín de transporte, para la localización exacta de fugas en sistemas de capa impermeable y objetos recubiertos de plástico
Tan impulsiva como efectiva: localización de fugas rápida y simplificada
El generador de impulsos PD200 es el el aparato ideal para la localización exacta de fugas subterráneas en sistemas de capa impermeable no conductores (por ejemplo capas impermeables de bituminosos, elastómero, polietileno de alta densidad u otras capas sintéticas).
En cuanto a las dimensiones, se ha conseguido reducir notablemente el tamaño y el peso del nuevo PD200 respecto al modelo predecesor. Por lo tanto, el PD200 no es sólo un 20 % más ligero, sino que además el maletín para transporte es ahora un 30 % más pequeño a pesar de que contiene el juego completo de accesorios para el PD200.
Para su transporte, el maletín del PD200 dispone en la parte superior de la empuñadura empotrada Ergo con grapas y clips interiores para un perfecto agarre, así como de un asa lateral.
Gracias a la técnica de miniaturización que favorece un fácil manejo y al asa de transporte, la cual brinda mayores posibilidades y permite su anclaje a una cuerda o recurso similar, resulta extraordinariamente sencillo transportar el aparato incluso en espacios estrechos como las escaleras de seguridad de acceso a tejados.
Además de reducir el peso del aparato, para el PD200 también se ha conseguido perfeccionar de nuevo su estabilidad, gracias a la construcción liviana de la carcasa con base de aluminio.
Ligero, robusto y de uso múltiple: el PD200 permite la localización fiable de fugas en tejados planos, terrazas, piscinas, estanques, capas de impermeabilización de vertederos …
Mediante el robusto Generador de impulsos PD200 se pueden llevar a cabo inspecciones de impermeabilidad y localizaciones de fugas en diferentes sistemas de impermeabilización, por ejemplo para aplicaciones geotécnicas como la construcción de vertederos o túneles, así como para la construcción de balsas de agua para natación o extinción de incendios o de embalses de distinto tipo.
En la construcción industrial, permite comprobar rápida y fácilmente la estanqueidad de las capas impermeables de diferentes instalaciones (naves para transbordo de materiales, depósitos de petróleo o similares) y de suelos de instalaciones para el almacenamiento, envasado y transbordo, o para la elaboración, manejo y uso de materias contaminantes del agua.
Manejo sencillo
Mientras la aguja de la escala del receptor de impulsos está orientada hacia el punto de fuga, un regulador de atenuación permite el ajuste de la intensidad de la señal; un bajo valor de atenuación a grandes distancias nos conduce rápidamente a la zona de fuga y, mientras nos acercamos a la ubicación exacta de la misma, este valor puede incrementarse en varios niveles.
Además, el generador de impulsos facilita la localización rápida de la fuga mediante una luz indicadora de color verde y, si así se requiere, una señal acústica adicional. Ambas señales son perceptibles desde prácticamente cualquier ángulo del tejado.
Los fallos en la conexión a tierra durante la instalación se indican mediante una señal acústica de advertencia y una luz roja de alarma. En caso de cortocircuito, la señal de salida de desconecta automáticamente.
Las luces indicadoras y de alarma se encuentran protegidas contra cualquier daño mediante un estribo de protección giratorio hecho de acero.
 |
El PD200 ofrece múltiples posibilidades de aplicación:
- Ideal para la localización exacta de fugas subterráneas en sistemas de capa impermeable no conductores
- Inspección sin errores de tejados revestidos de plástico y bituminosos
- Localización de fugas también en tejados planos con carga (por ejemplo con grava, jardín, pavimento de losas, etc.)
- Prueba de estanqueidad de capas impermeables en suelos de instalaciones para el almacenamiento, envasado y transbordo, o para la elaboración, manejo y uso de líquidos según lo dispuesto en la ley alemana sobre el régimen de aguas (WHG)
Volumen de entrega del paquete estándar del PD200:
- 1 Generador de impulsos con maletín
- 2 Receptor de impulsos con correa, incl. baterías
- 3 Dos barras de medición de tres elementos cada una, con mango de goma 4, pieza de extensión 5 y punta de medición 6. Todos los elementos de las barras de medición disponen de una conexión atornillada para un ensamblaje rápido. Uno de los mangos está equipado con un muelle de agarre que puede ser utilizado como desbobinadora.
- 7 Cable de conexión para el bucle conductor
- 8 Bobina con 200 metros de cable para el bucle conductor
- 9 Bobina con 25 metros de cable alargador para la toma a tierra (rojo)
- 10 Dos cables de unión para las respectivas barras de medición, en rojo y negro
Opciones adicionales:
- 11 Punta de grava para colocar fácilmente e introducir el bucle conductor por debajo de la carga del tejado
El principio de funcionamiento de impulsos eléctricos del PD200
Mediante este proceso se genera una tensión sobre la capa objeto de la inspección, lo cual se consigue instalando un bucle conductor con polo negativo sobre la superficie de la capa impermeable y un cable a tierra con polo positivo debajo de la capa impermeable.
La humedad en superficie actúa como conductora de la corriente eléctrica producida por el generador de impulsos, cuya dirección de flujo queda registrada y se muestra en el receptor de impulsos para indicar así la dirección en la cual se encuentra el punto de ubicación de la fuga.
A la hora de utilizar el PD200, es indiferente si la capa se encuentra recubierta de grava o terreno ajardinado; tan sólo se debe asegurar que la capa impermeable objeto de la inspección haya sido humedecida lo suficiente.
Ventajas en la práctica:
- Calidad profesional «Made in Germany» – producto original de Trotec
- Rápida localización de fugas mediante luces indicadoras especiales claramente visibles y, como complemento en caso necesario, una señal acústica adicional
- Modelo con maletín de transporte robusto y protegido contra salpicaduras de agua
- Un 20 % más ligero que el modelo anterior
- Un 30 % más pequeño, pero exactamente con los mismos accesorios
- Estabilidad mejorada una vez más gracias al modelo de construcción liviana con base de aluminio
- Fácil de transportar incluso en espacios estrechos como escaleras de seguridad
- Prueba de corto circuito integrada, por ejemplo para el control de puntos de anclaje
- Punta de grava opcional para colocar fácilmente e introducir el bucle conductor por debajo de la carga del tejado
- Diseño industrial alemán optimizado para la práctica – modelo registrado
Comprar
Datos técnicos
| Datos técnicos | ||
|---|---|---|
| información general | ||
| número de artículo | 3.510.010.012 | |
| Unidad generador | ||
| principio de generación | corriente de impulso | generador de tensión | |
| impulsos eléctricos | ||
| pantalla | ||
| no hay mensajes en la pantalla | ||
| interfaces | ||
| enchufe tipo banana | ||
| control del aparato | ||
| teclas | ||
| regulador giratorio | ||
| modelo de carcasa | ||
| Metal | ||
| tipo de protección | ||
| IP54 | ||
| alimentación eléctrica | ||
| interna (pila) - (receptor) | ||
| tensión de alimentación [V/Hz] | corriente de impulso | 220 - 240 V, 50 - 60 Hz | |
| medidas | ||
| longitud (sin embalaje) [mm] | 265 | |
| Ancho (sin embalaje) [mm] | 465 | |
| Altura (sin embalaje) [mm] | 253 | |
| peso | ||
| (sin embalaje) [kg] | 8,5 | |
| Volumen de suministro estándar | ||
|---|---|---|
| volumen de suministro estándar | ||
| generador | ||
| receptor de impulsos para generador de corriente de impulso | ||
| correa para colgar el receptor de impulsos | ||
| 1 par de puntas de medición para receptor de impulsos | ||
| cable de conexión para el bucle conductor (negro) | ||
| cable de conexión para puesta a tierra (rojo) | ||
| rollo de 200 m circuito cerrado | ||
| rollo de 25 m de cable alargador de puesta a tierra (rojo) | ||
| cable de conexión de puntas de medición rojo | ||
| cable de conexión de puntas de medición negro | ||
| Batería(s) | ||
| Manual de instrucciones | ||
| magnitudes calculables y funciones | ||
|---|---|---|
| sensores internos | ||
| intensidad de corriente [µA] | ||
| funciones y equipamiento | ||
| generador de señales acústicas | ||
| generador de señales visuales | ||
| señal de emergencia acústica en caso de cortocircuito | ||
| desconexión automática de la señal de salida en caso de cortocircuito | ||
Equipamiento de serie
disponibles de manera opcional
no disponible
