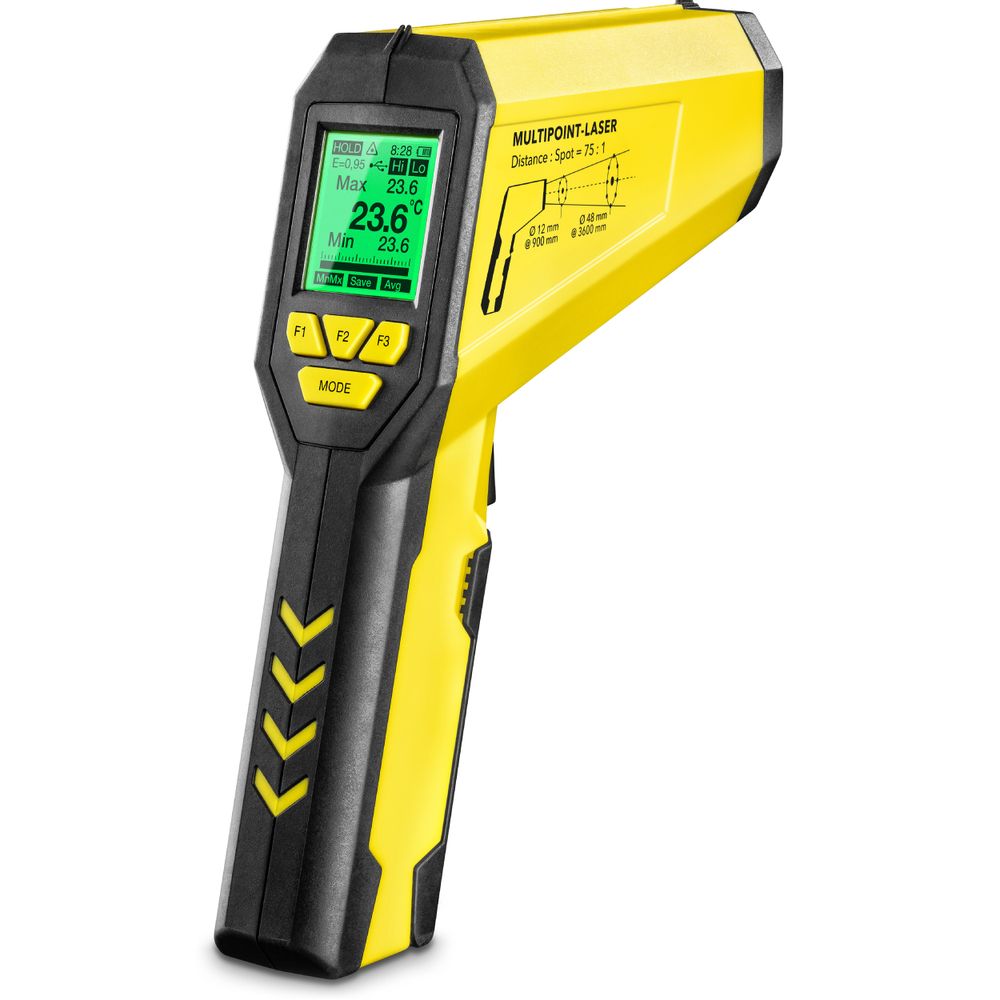

Pirómetro TP10

Termómetro infrarrojo profesional con tecnología láser de punto múltiple: para múltiples aplicaciones

El pirómetro profesional TP10 combina una tecnología de medición precisa, múltiples posibilidades de uso y una gran variedad de funciones de medición sofisticadas de manejo sencillo con una excelente relación calidad-precio en un pirómetro de calidad superior.

Ya sea para el diagnóstico o mantenimiento de instalaciones de calefacción, climatización y ventilación o para reparaciones de gran alcance en la industria y los talleres, gracias al amplio rango de temperaturas de -50 °C a +1.850 °C, la alta resolución óptica de 75:1, el grado de emisión de ajuste individual y las múltiples características de equipamiento, este termómetro infrarrojo de precisión es también óptimo para tareas de medición complejas y exigentes en el mantenimiento, la inspección, el análisis o la documentación.

Gracias a su elevado factor de distancia, el TP10 permite llevar a cabo mediciones precisas de temperatura superficial incluso en pequeñas obras y objetos localizados a grandes distancias.

La función de registro de datos integrada para registrar y almacenar hasta 30 puntos de medición, permite, por ejemplo, un seguimiento cómodo de los recorridos de inspección.

En cada medición de calculan automáticamente además el valor máximo, mínimo, diferencial y medio que pueden ser mostrados mediante una función para completar el valor de medición actual.

Para realizar mediciones permanentes, el TP10 se puede colocar sobre un soporte.

Medición combinada de la temperatura mediante sensor infrarrojo y de contacto 

La conexión de enchufe plano de miniatura ha ampliado las posibilidades de uso del TP10 para así poder realizar mediciones adicionales de temperatura de contacto mediante el sensor de contacto de tipo K contenido en el volumen de suministro o mediante cualquier sonda de temperatura similar adquirida a otros fabricantes. De esa manera es posible medir la temperatura incluso de fluidos no corrosivos.

Con el fin de ahorrar batería mediante el uso de alimentación eléctrica, el TP10 puede funcionar conectado directamente al puerto USB de su ordenador a través del cable incluido en el volumen de suministro. A su vez, con la función USB ofrece la posibilidad de registrar valores de medición mediante software durante las mediciones de larga duración de la evolución de la temperatura en procesos mecánicos o climáticos.

Breve explicación sobre la resolución óptica:

La resolución óptica (D:S) designa la relación entre la distancia de medición y el diámetro del área de medición. Este último valor se va incrementando conforme aumenta la distancia al objeto de medición. El termómetro infrarrojo obtiene una temperatura media de todas las temperaturas registradas en el área de medición.

Así, cuanto mayor dicha área, más impreciso será el resultado de la medición. Y al revés: cuanto mayor sea la resolución óptica del pirómetro, menor será el área de medición y por tanto más precisa la medición.


Si se activa la iluminación de fondo adicional, la pantalla del TP10 se ilumina de color verde. Si la función de alarma está activada, la pantalla parpadea de color azul en cuanto el valor de medición baja del valor límite de alarma, y de color rojo cuando supera el valor máximo.
Pantalla con iluminación de fondo y cambio de color en caso de alarma de temperatura
El TP10 ofrece una elevada resolución óptica de 75:1 y está equipado con un puntero láser de punto múltiple que permite visualizar al mismo tiempo el punto de medición y los puntos del contorno del área de medición.
TP10 con tecnología láser de punto múltiple y alta resolución óptica

El color de la pantalla muestra si todo se encuentra en el rango verde.

Señal de alarma por cambio de color de la pantalla

La pantalla con iluminación de fondo verde del TP10 se puede leer fácilmente incluso en ambientes oscuros. El cambio de color de la iluminación de la pantalla a modo de alarma es una de sus prácticas funciones concebidas para ahorrar tiempo. El usuario puede definir valores límite de alarma tanto para el valor máximo como para el valor mínimo de medición. La pantalla parpadea de color azul en cuanto el valor baje del mínimo configurado, y de color rojo cuando supera el valor máximo. Si el resultado obtenido excede el valor límite máximo o el mínimo, el aparato emite además una señal de alarma acústica.

Gracias a la intuitiva visualización a color, basta echar un vistazo para comprobar si la temperatura medida se sitúa dentro del rango objetivo previamente configurado, lo cual permite medir rápidamente incluso áreas amplias sin tener que prestar atención a cada uno de los valores de medición.

Láser múltiple de nueve puntos - simplemente, más preciso

TP10 con tecnología láser de punto múltiple

La innovadora tecnología láser de punto múltiple del TP10 lo hace posible: en lugar de solamente representar el objeto de medición con un láser único o bien el área de medición con láser doble, el láser de punto múltiple del TP10 aúna ambas tecnologías para determinar el objeto de medición con facilidad y precisión a partes iguales. Mientras el puntero láser central muestra el punto de medición, otros ocho láseres permiten visualizar los puntos del contorno del área de medición, lo cual permite realizar mediciones precisas en muy poco tiempo.


Ventajas en la práctica:

  • Desarrollo, diseño y fabricación 100 % Trotec
  • Resolución óptica de 75:1
  • Medición de la temperatura superficial sin contacto de -50 °C a +1.850 °C
  • Puntero láser de punto múltiple para visualización simultánea de punto y área de medición
  • Grado de emisión de 0,1 a 1,0 ajustable libremente
  • Indicador de alarma por cambio de color de la pantalla y señal acústica en caso de excederse el valor límite máximo o mínimo
  • Pantalla con iluminación de fondo
  • Indicador en forma de gráfico de barras
  • Función de registro de datos para archivar y almacenar hasta 30 puntos de medición
  • Mediciones combinadas de temperatura mediante sensor infrarrojo y de contacto
  • Alimentación eléctrica a través del puerto USB de su ordenador para ahorrar batería, una solución ideal para las mediciones de larga duración
  • Posibilidad de registrar valores de medición mediante software
  • Desconexión automática
  • Diseño industrial alemán optimizado para la práctica – modelo registrado

Comprar

Datos técnicos

Datos técnicos
información general
  número de artículo 3.510.003.046
componentes ópticos
  resolución óptica (D:S) 75:1
  zona de medición más pequeña 18mm @ 1.350 mm
sensor de temperatura infrarrojo [°C]
  gama de medición mín. [°C] -50
  gama de medición máx. [°C] 1.850
  precisión máx. [°C]
  Precisión < -4°C
  Precisión -4°C a 65 °C
  Precisión > 65 °C
  Precisión < 20 °C
  Precisión = 20 °C
  Precisión -50 °C a 20 °C (-58 °F a 68 °F) ± 3,0 (5.4)
  Precisión 21 °C a 300 °C
  Precisión 301 °C a 1.000 °C
  Precisión 21 °C a 400 °C
  Precisión 401 °C a 800 °C
  Precisión 800 °C a 1.600 °C
  reproducibilidad -50 °C a 20 °C ± 1,5 (2.7)
  reproducibilidad 21 °C a 1.000 °C
  reproducibilidad 21 °C a 1.200 °C
  reproducibilidad 1.201 °C a 1.600 °C
  Precisión 20 °C a 500 °C (68 °F a 932 °F) ±1,0 % ±1,0 (1.8)
  Precisión 500 °C a 1.000 °C (932 °F a 1.832 °F) ±1,5 %
  Precisión 1.000 °C a 1.850 °C (1832 °F a 3.362 °F) ±2,0 %
  reproducibilidad 20 °C a 1.000 °C (68 °F a 1.832 °F) ±0,5 % ±0,5 (0.9)
  reproducibilidad 1.000 °C a 1.850 °C (1832 °F a 3.362 °F) ±1.0 %
sensor de temperatura infrarrojo [°F]
  gama de medición mín. [°F]
  gama de medición máx. [°F]
  precisión ± mín. [°F]
  precisión máx. [%]
sonda de temperatura integrada [°C]
  gama de medición mín. [°C]
  gama de medición máx. [°C]
  precisión ± mín. [°C]
  precisión ± máx. [°C]
sonda de temperatura integrada [°F]
  gama de medición mín. [°F]
  gama de medición máx. [°F]
  precisión ± < 23 °F a 150 °F °F [°F]
  precisión ± > 150 °F [°F]
temperatura del punto de condensación [°C]
  gama de medición mín. [°C]
  gama de medición máx. [°C]
  precisión
humedad del aire
  gama de medición mín. [%]
  gama de medición máx. [%]
  precisión [%]
condiciones del entorno
  en funcionamiento, temperatura mín. [°C] 0
  en funcionamiento, temperatura máx. [°C] 50
  humedad relativa mín. en funcionamiento [% r.F.] 10
  humedad relativa (no condensada) máx. en funcionamiento [%] 90
  temperatura mín. almacenamiento [°C] -10
  temperatura máx. almacenamiento [°C] 60
  humedad relativa del aire (no condensada) máx. en almacenamiento [%] 80
pantalla
  LCD
  monocromo
interfaces
  USB
  terminal del conector para sensores de temperatura de tipo K
organización de la memoria
  memoria de datos interna flash 100 valores de medición almacenables
control del aparato
  teclas
  teclado de membrana
tipo de protección
  IP54
  IP65
sensor de temperatura
  tiempo de respuesta 150 ms
  Sensibilidad espectral 8 ~ 14 µm
láser (indicación de blancos)
  clase clase 2 (ll)
  longitud de onda [nm] 630 ~ 670
  potencia [mW] 1
alimentación eléctrica
  interno (batería) batería de bloque de 9V
  externo (USB)
modelo de carcasa
  Plástico
medidas
  longitud (sin embalaje) [mm] 168
  Ancho (sin embalaje) [mm] 56
  Altura (sin embalaje) [mm] 225
peso
  (sin embalaje) [kg] 0,35
Volumen de suministro estándar
volumen de suministro estándar
  Medidor
  Sensor temperatura de contacto tipo K
  maletín
  cable USB
  mini-trípode
  Batería(s)
  Manual de instrucciones
  bolsa de transporte
magnitudes calculables y funciones
sensores internos
  temperatura del material [°F]
  temperatura del aire [°C]
  temperatura del aire [°F]
  temperatura del material [°C]
  humedad relativa del aire [%]
  temperatura del punto de rocío [°C]
  temperatura del punto de rocío [°F]
funciones y equipamiento
  Láser de punto múltiple de activación adicional
  función para modificar la unidad de medición de temperatura entre °C y °F
  resolución de pantalla 0,1 °C
  Función de medición continua
  Visualización del valor máximo
  visualización del valor mínimo
  Función de mantenimiento de valores de medición
  visualización del valor diferencial
  Función de alarma con valores límite definidos por el usuario
  Función de alarma óptica variando el color de la iluminación LCD (rojo/verde/azul)
  función de alarma acústica
  Grado de emisión ajustable desde 0,1 hasta 1,0
  pantalla LCD con opción de iluminación del fondo de visualización
  Apagado automático
  Indicador de valor máximo
  Visor del objetivo abierto
  posibilidad de una medición de temperatura adicional mediante un sensor externo de tipo K
  aplicable en el registro de valores de medición asistidos por software
  conexión de la rosca para el trípode
  visualización del estado de la batería
  indicador rápido led conforme al proceso HACCP (proceso APPCC)
  posibilidad de una medición de temperatura de materiales mediante el sensor de punción
  cumple los requisitos del artículo 31 del Código Alimentario Humano y Animal (LFGB)
  Conforme a la norma DIN 10955:2004
  posibilidad de empleo de un puntero láser único
  grado de emisión fijo a 0,95
  alarma acústica de punto de rocío
  alarma visual de punto de rocío
  función temporizador
  indicador mediante gráfico de barras para identificar con rapidez el peligro de condensación
  temperatura del material [°F]
  temperatura del material [°C]

 Equipamiento de serie

 disponibles de manera opcional

 no disponible
