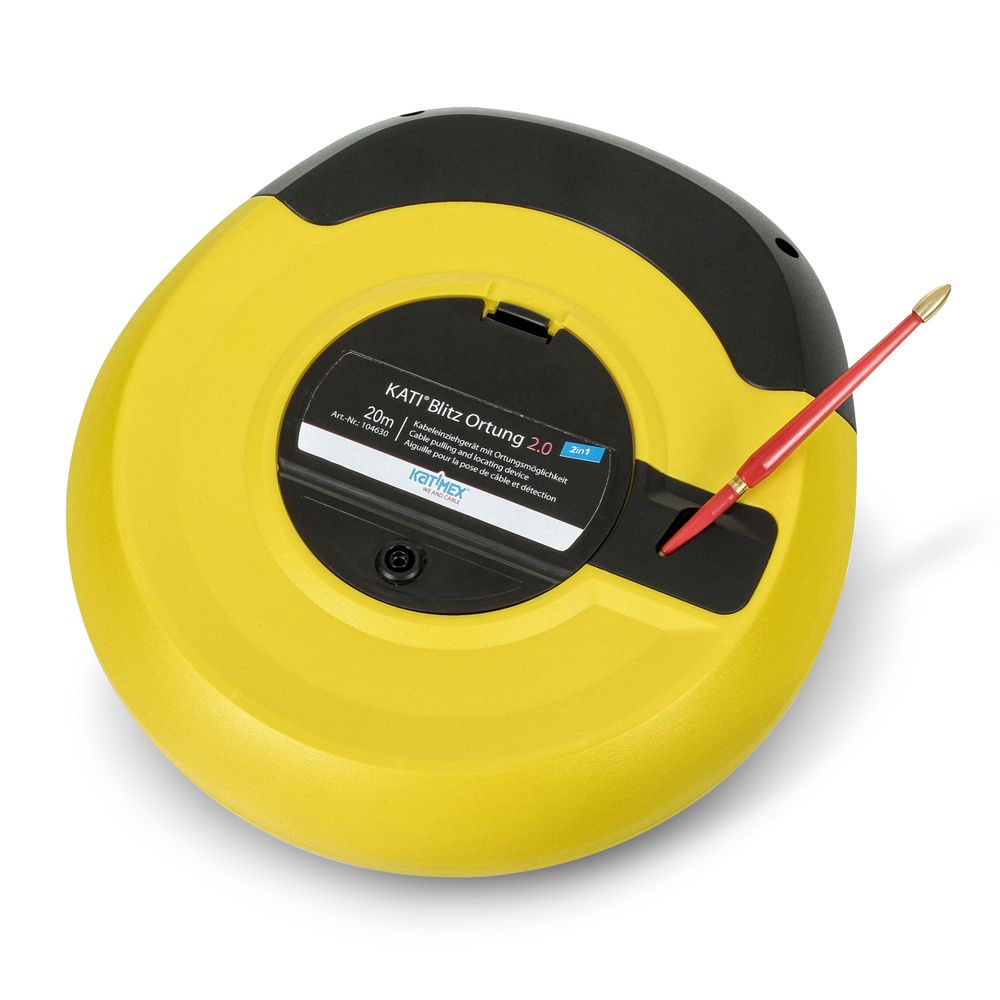

Sistema LTC
Sistema 2 en 1 para la colocación de cables y la localización de recorridos
Con el sistema LTC no sólo se puede seguir recorridos o localizar cierres de tubos y bloqueos en instalaciones domésticas, sino también introducir cables.
Incluso en aquellos lugares en los que otros útiles no funcionan el sistema LTC supera fácilmente los recorridos angulosos, también en sistemas de tubos ya ocupados y en distancias largas.
La carcasa robusta dispone de un compartimento para accesorios y un paso de anillo colector intercambiable integrado para la conexión de unidades transmisoras comunes en el mercado.
Como en la carcasa LTC no se han colocado piezas exteriores móviles, en ella no se pueden acumular partículas de polvo o suciedad que afecten el funcionamiento o la larga vida útil.
La manivela integrada por detrás hace que el enrollado del guía de la versión de 20 y 30 metros sea sumamente fácil, mientras que la salida del cable con seguro anti-retorno y reforzada con fibra de vidrio impide que el cable vuelva a entrar en la carcasa.
Ahora también es posible controlar con facilidad las curvas más cerradas
El mejorado casquillo inicial (1) del sistema LTC incrementa las propiedades de flexión del perfil de fibra de vidrio Polycat en el punto de transferencia del casquillo al cable. En combinación con la sonda flexible mejorada (2), el casquillo inicial no sólo reduce el peligro de rotura d ela banda, sino que además permite radios de flexión aún más reducidos, de hasta 30 mm, sin que se pierda por ello estabilidad de empuje. El uso reducido de latón garantiza, junto con el plástico de alta calidad, una transferencia de fuerza óptima en el empuje.
Apto también para la localización de recorridos de trayecto
El cable de fibra de vidrio de los sistemas de localización contiene conductores de cobre que al conectarse un transmisor emiten una señal localizable a todo lo largo del cable. Para ello se coloca un cable transmisor en el LTC y el segundo se pone a tierra.
La ilustración muestra, a modo de ejemplo, un emisor ST-510 y un receptor SR-24 conectados. El sistema de localización permite el empleo de todos los aparatos transmisores y receptores comunes en el mercado que trabajan en el rango de 33 KHz.
Características especiales de equipamiento
Comparación directa de todos los sistemas de seguimiento:
Para que encuentre el sistemas de seguimiento que mejor se adapta a sus necesidades, aquí le ofrecemos la posibilidad de comparar claramente todos los sistemas de seguimiento entre sí.
Si lo desea, puede desmarcar los modelos que no quiera incorporar a la comparación.
Ventajas en la práctica:
- Dos en uno: Uso en la colocación de cables y la localización de recorridos
- Localización y seguimiento concreto del recorrido de tubos vacíos o puntos bloqueados
- Toda la localización puede ser realizada por una sola persona
- Guía de fibra de vidrio estable y flexible con un radio de flexión pequeño
- Robusta carcasa con la salida del cable reforzada con fibra de vidrio y manivela integrada para un enrollado sencillo del cable
- Paso para el avance del cable de fibra de vidrio incluso con el transmisor conectado
- El cable de fibra de vidrio puede ser reparado si se rompiera (no se requiere cambiar toda la bobina)
Accesorios incluidos en el volumen de suministro:
- una sonda flexible de ø 7mm y de ø 10 mm
- cinco cabezales de tracción de latón de rosca M5 (ø 6 mm) y ojal
- malla tiradora de cable con compensador de torsión para cables de ø 6 a 9 mm
- tres casquillos de unión de latón
- dos casquillos iniciales con rosca exterior M5
- pegamento especial de fibra de vidrio (3 g) para reparar la guía
Otros accesorios si se solicita.
Equipamiento de serie
disponibles de manera opcional
no disponible
LTC3020
| Datos técnicos | ||
|---|---|---|
| información general | ||
| número de artículo | 3.110.005.002 | |
| localización de líneas | ||
| profundidad máxima de localización | aprox. 4 m (dependiendo de las características del material cubierto) | |
| frecuencia que se debe emplear | 33 kHz | |
| Ø Guía | 3 mm | |
| Ø cabezal de la sonda | 7-10 mm | |
| longitud de la guía | 20 m | |
| interfaces | ||
| conector(es) hembra tipo banana para la conexión del cable de transmisión | ||
| alimentación eléctrica | ||
| externa (unidad transmisora) | ||
| modelo de carcasa | ||
| Plástico | ||
| Metal | ||
| medidas | ||
| longitud (sin embalaje) [mm] | 330 | |
| Ancho (sin embalaje) [mm] | 260 | |
| Altura (sin embalaje) [mm] | 80 | |
| peso | ||
| (sin embalaje) [kg] | 1,15 | |
| Volumen de suministro estándar | ||
|---|---|---|
| volumen de suministro estándar | ||
| Manual de instrucciones | ||
| útil de tracción y empuje | ||
| Sonda flexible Ø 7 mm | ||
| Sonda flexible Ø 10 mm | ||
| Cinco cabezales de tracción de latón de rosca M5 y ojete | ||
| mordaza con compensador de torsión para cabezal de guía de muelle de cables Ø 6 - 9 mm | ||
| casquillos de inicio de latón de rosca M5 | ||
| tres casquillos de conexión de latón | ||
| adhesivo especial de fibra de vidrio | ||
| magnitudes calculables y funciones | ||
|---|---|---|
| sensores externos | ||
| emisión pasiva de una frecuencia de localización a la localización de conductos | ||
| funciones y equipamiento | ||
| posibilidad de uso a modo de sistema de introducción en la colocación de cables | ||
| transformador de anillo conector | ||
| opción de localización de tramos | ||
| opción de localización puntual | ||
| frenos con posibilidad de ajuste de gran precisión | ||
Equipamiento de serie
disponibles de manera opcional
no disponible
LTC3030
| Datos técnicos | ||
|---|---|---|
| información general | ||
| número de artículo | 3.110.005.011 | |
| localización de líneas | ||
| profundidad máxima de localización | aprox. 4 m (dependiendo de las características del material cubierto) | |
| frecuencia que se debe emplear | 33 kHz | |
| Ø Guía | 3 mm | |
| Ø cabezal de la sonda | 7-10 mm | |
| longitud de la guía | 30 m | |
| interfaces | ||
| conector(es) hembra tipo banana para la conexión del cable de transmisión | ||
| alimentación eléctrica | ||
| externa (unidad transmisora) | ||
| modelo de carcasa | ||
| Plástico | ||
| Metal | ||
| medidas | ||
| longitud (sin embalaje) [mm] | 330 | |
| Ancho (sin embalaje) [mm] | 260 | |
| Altura (sin embalaje) [mm] | 80 | |
| peso | ||
| (sin embalaje) [kg] | 1,25 | |
| Volumen de suministro estándar | ||
|---|---|---|
| volumen de suministro estándar | ||
| Manual de instrucciones | ||
| útil de tracción y empuje | ||
| Sonda flexible Ø 7 mm | ||
| Sonda flexible Ø 10 mm | ||
| Cinco cabezales de tracción de latón de rosca M5 y ojete | ||
| mordaza con compensador de torsión para cabezal de guía de muelle de cables Ø 6 - 9 mm | ||
| casquillos de inicio de latón de rosca M5 | ||
| tres casquillos de conexión de latón | ||
| adhesivo especial de fibra de vidrio | ||
| magnitudes calculables y funciones | ||
|---|---|---|
| sensores externos | ||
| emisión pasiva de una frecuencia de localización a la localización de conductos | ||
| funciones y equipamiento | ||
| opción de localización de tramos | ||
| posibilidad de uso a modo de sistema de introducción en la colocación de cables | ||
| transformador de anillo conector | ||
| opción de localización puntual | ||
| frenos con posibilidad de ajuste de gran precisión | ||
