Sensor de hidrógeno LD6000 H2 para la detección de gas trazador
Para localizaciones de fugas precisas y pruebas de estanqueidad en capas impermeables, conductos y depósitos
Sensor de hidrógeno H2 - accesorio para nuestro LD6000
Con el sensor de hidrógeno LD6000 H2 que se puede adquirir opcionalmente el LD6000 es idóneo para la localización de fugas con formigas del tipo 95/5 que está formado por un 95% de nitrógeno y un 5% de hidrógeno.
Debido a su estructura específica el hidrógeno penetra rápidamente casi todos los materiales, como por ejemplo el suelo, el hormigón o las baldosas y se puede detectar en la superficie con el sensor de hidrógeno conectado al LD6000 para determinar el punto de escape.
El LD6000 indica, la concentración exacta de hidrógeno. Los umbrales pueden ser definidos libremente y, de ser superados, se indica en forma de señal acústica y visual.
El formigas del tipo 95/5 no es tóxico ni inflamable. Por esa razón se puede emplear sin reparos en la localización de fugas incluso en entornos sensibles.
Además del sensor manual compacto hay un sensor de suelo con bomba de aspiración integrada para la detección de incluso las concentraciones de gas trazador más pequeñas.
El sensor de suelo es especialmente apropiado para las pruebas de estanqueidad o la localización de fugas en tejados ajardinados, conductos soterrados profundos con tierra e incluso asfalto por encima etc.
Hidrógeno como gas trazador:
El hidrógeno sirve como gas trazador para la búsqueda de fugas ya que es el más ligero de los gases.
Debido a su estructura específica el hidrógeno penetra rápidamente todos los materiales, como por ejemplo el suelo, el hormigón, las baldosas etc.
Si hay un escape, el sensor LD6000 H2 detecta el hidrógeno que es usado como gas trazador, por ejemplo, en formigas de 95/5%, común en la detección de fugas, con una sensibilidad de 1 ppm.
El kit de bomba LD6000 H2 ya está integrado de serie en el sensor de hidrógeno de suelo LD6000 H2 (nº art. 3.110.008.020), no obstante puede ser pedido por separado para equipar con posterioridad sensores de suelo LD6000 H2 más antiguos ya existentes que no tengan bomba integrada.
Sensor manual LD 6000 H2
- Sensibilidad de respuesta: 1 ppm H₂
- Rango de medición: 10 ppm H₂ a 20.000 ppm H₂
- Resolución: 1 ppm H₂
- Tiempo de respuesta: 0,5 s
- Versión: con cuello de cisne flexible (longitud aprox. 50 cm) y cable de conexión de 160 cm de longitud para LD6000
- Condiciones de temperatura: Servicio: -10 °C a +60 °C;
Modo de localización de conductos
Este modo sirve para la localización de tuberías a agua a presión especialmente de plástico que son sometidas a ondas por el generador de impulsos LD-PULS.
Dección de fugas y localizadores acústicos
Bien para el trazado de tuberías, la delimitación de una fuga o la localización de un punto – el novedoso LD6000 y micrófonos de calidad fabricados en Alemania permiten la captación, el procesamiento y la visualización de la señal incluso de sonidos de fugas pequeñas a una dimensión hasta ahora no conocida.
Equipamiento de serie
disponibles de manera opcional
no disponible
Sensor manual LD6000 H2
/es_CL/3110008011/Sensor-manual-LD-6000-H2-66599-1507646003.jpg)
Sensor manual LD 6000 H2
435.000,00 $ IVA incl. Mostrar precio neto con IVA no incl.
| Datos técnicos | ||
|---|---|---|
| información general | ||
| número de artículo | 3.110.008.011 | |
| A2-gas [ppm] | ||
| Gama de medición mín. | gas H2 [ppm] | 10 | |
| Gama de medición máx. | gas H2 [ppm] | 20.000 | |
| resolución | gas H2 [ppm] | 1 | |
| sensibilidad de respuesta | gas H2 [ppm] | 1 | |
| tiempo de respuesta | 0,5 seg | |
| duración del proceso de calentamiento | ~ 45 s | |
| kit de bomba | ||
| potencia estándar de la bomba (l/min) [L/min] | ||
| potencia máx. de la bomba (l/min) [l/min] | ||
| potencia estándar de la bomba (mbar) [mbar] | ||
| potencia de la bomba máx. (mbar) [mbar] | ||
| tipo de bomba | ||
| alimentación eléctrica | ||
| consumo de potencia [kW] | ||
| consumo de potencia aprox. [mA] | ||
| capacidad estándar de la batería ( > 0 °C) [h] | ||
| capacidad de la batería a la potencia máx. de la bomba ( > 0°C) [h] | ||
| material del elemento sensor | ||
| otros | ||
| Acero | ||
| Aluminio | ||
| mixto | ||
| policarbonato | ||
| material del mango | ||
| material | Plástico | |
| plástico / metal | ||
| Metal | ||
| puertos / formato conector | ||
| formato del conector | conector SDI | |
| conector especial de 5 polos | ||
| condiciones ambientales (electrónica de medición mango) | ||
| temperatura mín. de funcionamiento [°C] | -10 | |
| temperatura máx. de funcionamiento [°C] | 60 | |
| funciones y equipamiento | ||
| filtro sintético robusto para la protección del sensor | ||
| sifón flexible | ||
| cable de conexión integrado | ||
| peso | ||
| (sin embalaje) [kg] | 0,5 | |
| magnitudes calculables y funciones | ||
|---|---|---|
| sensores internos | ||
| H2 - gas de hidrógeno [dígitos] | ||
| funciones y equipamiento | ||
| filtro sintético robusto para la protección del sensor | ||
| sifón flexible | ||
| cable de conexión integrado | ||
| puño funcional con una bomba activa de aspiración conectada | ||
| punta del sensor con protector para pinchar en subsuelos poco consolidados | ||
| juntas de goma para lograr un mejor sellado | ||
| tapa protectora sinterizada | ||
| barras huecas atornillables para alargamiento | ||
Equipamiento de serie
disponibles de manera opcional
no disponible

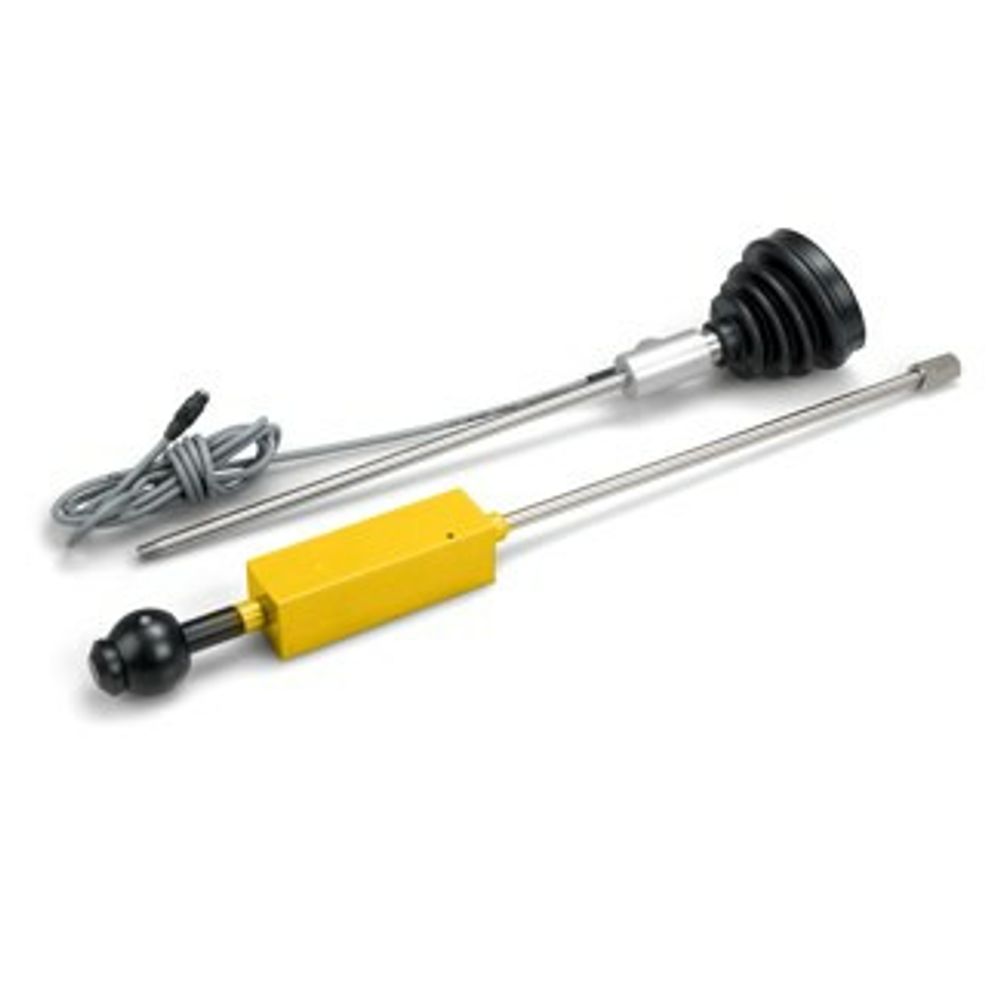

LD6000 H2 sensor de suelo
/es_CL/3110008020/LD6000-H2-sensor-de-suelo-de-hidr%C3%B3geno-con-bomba-integrada-66595-1507646004.jpg)
LD6000 H2 sensor de suelo de hidrógeno con bomba integrada
820.300,00 $ IVA incl. Mostrar precio neto con IVA no incl.
| Datos técnicos | ||
|---|---|---|
| información general | ||
| número de artículo | 3.110.008.020 | |
| A2-gas [ppm] | ||
| Gama de medición mín. | gas H2 [ppm] | 10 | |
| Gama de medición máx. | gas H2 [ppm] | 20.000 | |
| resolución | gas H2 [ppm] | 1 | |
| sensibilidad de respuesta | gas H2 [ppm] | 1 | |
| tiempo de respuesta | 0,5 seg | |
| duración del proceso de calentamiento | ~ 45 s | |
| kit de bomba | ||
| potencia estándar de la bomba (l/min) [L/min] | 1,5 | |
| potencia máx. de la bomba (l/min) [l/min] | ||
| potencia estándar de la bomba (mbar) [mbar] | ||
| potencia de la bomba máx. (mbar) [mbar] | ||
| tipo de bomba | ||
| alimentación eléctrica | 9 V | |
| consumo de potencia - suplemento | con un flujo sin obstrucciones | |
| consumo de potencia aprox. [mA] | 45 | |
| capacidad estándar de la batería ( > 0 °C) [h] | ||
| capacidad de la batería a la potencia máx. de la bomba ( > 0°C) [h] | ||
| material del elemento sensor | ||
| otros | ||
| Acero | ||
| Aluminio | ||
| mixto | ||
| policarbonato | ||
| material del mango | ||
| material | Plástico | |
| plástico / metal | ||
| Metal | ||
| puertos / formato conector | ||
| formato del conector | conector especial de 5 polos | |
| conector SDI | ||
| condiciones ambientales (electrónica de medición mango) | ||
| temperatura mín. de funcionamiento [°C] | -10 | |
| temperatura máx. de funcionamiento [°C] | 60 | |
| temperatura mín. de almacenamiento [°C] | ||
| temperatura máx. de almacenamiento [°C] | ||
| funciones y equipamiento | ||
| barras huecas atornillables para alargamiento | ||
| puño funcional con una bomba activa de aspiración conectada | ||
| juntas de goma para lograr un mejor sellado | ||
| cable de conexión integrado | ||
| medidas | ||
| longitud (sin embalaje) [mm] | 960 | |
| Ancho (sin embalaje) [mm] | 95 | |
| Altura (sin embalaje) [mm] | 95 | |
| Diámetro (sin embalaje) [mm] | 95 | |
| peso | ||
| (sin embalaje) [kg] | 1,1 | |
| magnitudes calculables y funciones | ||
|---|---|---|
| sensores internos | ||
| H2 - gas de hidrógeno [dígitos] | ||
| funciones y equipamiento | ||
| barras huecas atornillables para alargamiento | ||
| puño funcional con una bomba activa de aspiración conectada | ||
| juntas de goma para lograr un mejor sellado | ||
| cable de conexión integrado | ||
| sifón flexible | ||
| punta del sensor con protector para pinchar en subsuelos poco consolidados | ||
| filtro sintético robusto para la protección del sensor | ||
| tapa protectora sinterizada | ||
