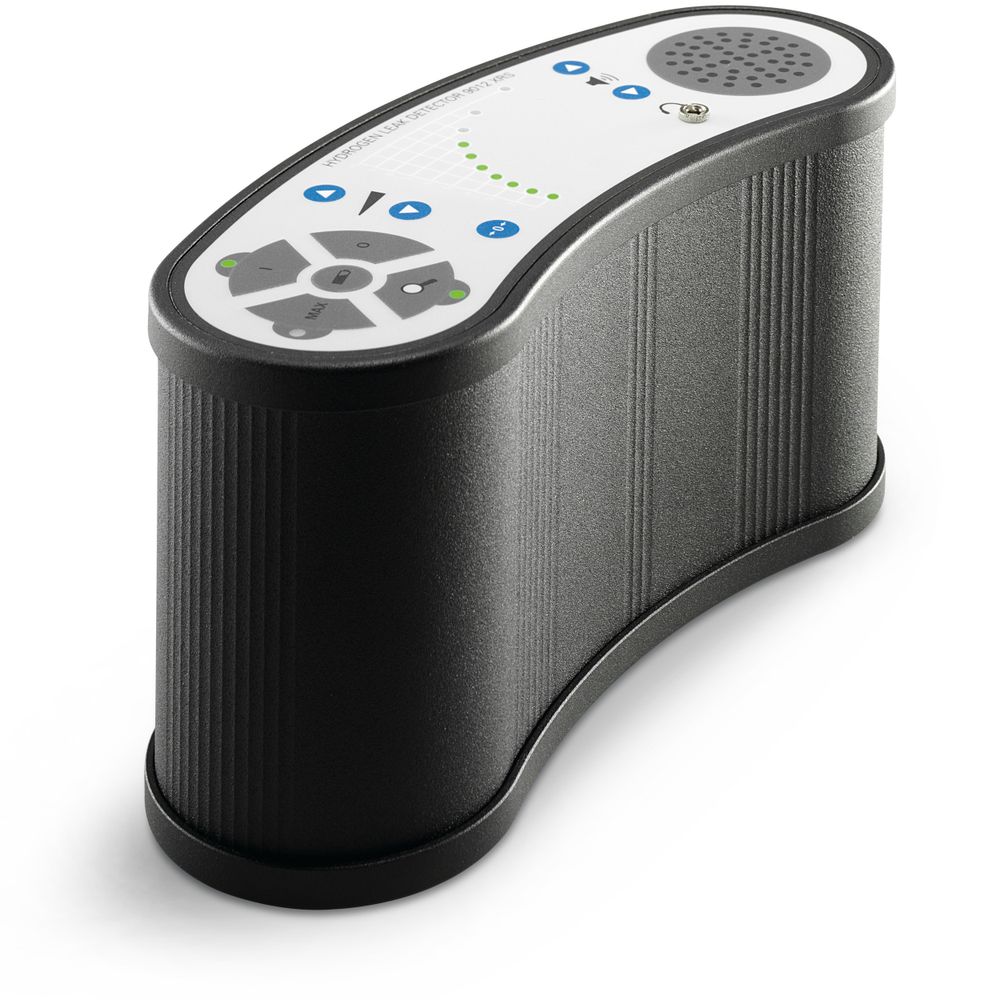

Detector de fugas de hidrógeno XRS 9012
El XRS 9012 representa el paso de avance tecnológico actual dentro del desarrollo de detectores de fugas de hidrógeno optimizados para la práctica.
Este medidor ligero, potente y manuable permite encontrar fugas rápidamente y ahorrar tiempo y costes. ¡Ninguna fuga es demasiado pequeña o demasiado grande como para no poder ser detectada con el sistema XRS!
La concepción del sistema de localización XRS se basa en los conocimientos actuales de la técnica de materiales y procesos. Por esa razón este aparato brinda al usuario ventajas contundentes en comparación con otros detectores de gas.
Hechos relacionados con el gas trazador:
Si se analizan las propiedades físicas de los gases que son relevantes para la búsqueda de fugas muy pronto se llega a la conclusión de que el hidrógeno supera al resto de los gases. Por eso en la búsqueda de fugas con el sistema XRS se emplea gas de hidrógeno como gas trazador. No solo es el más ligero sino además el más económico de todos los gases trazadores y totalmente seguro si se usa correctamente: rebajado con nitrógeno. En el sistema XRS se emplea una mezcla de gases de 5% de hidrógeno y 95% de nitrógeno. ¡Esa mezcla de gases ecológica no es combustible, venenosa ni corrosiva! El hidrógeno y el nitrógeno están presentes en todos los sistemas biológicos. El contenido natural de hidrógeno en el aire es de 0,5 ppm.
Ejemplos de aplicación:
- Localización de roturas de tubos o conductos
- Cable de telecomunicación o eléctrico
- Localización de fugas en techo plano
- Sistemas hidráulicos y neumáticos
- Recipientes, válvulas, calderas, intercambiadores de calor
- Edificios y barcos
- y muchos más...
El paquete estándar del sistema XRS de Trotec incluye:
- Localizador de fugas de hidrógeno XRS 9012 incl. blolso de transporte (fig. 1)
- Cabezal de medición XRS H 21 (fig. 2)
- Cable XRS C 21 S, 3 m (fig. 3)
Componentes del sistema opcionales:
- Mango estándar XRS P 12 (fig. 4)
- Cabezal de medición de suelo XRS 8212 (fig. 5)
- Sonsa de suelo XRS 8612 (fig. 6) con bomba de vacío (fig. 7)
- Otros componentes si se solicitan
Principio de funcionamiento del XRS 9012: La sensibilidad de aparato se puede ajustar para cada tarea por individual
La sensibilidad requerida se ajusta con solo pulsar una tecla. Ese método permite trabajar de una manera nueva – más segura y eficiente:
Ante todo, con una sensibilidad máxima se pueden comprobar rápidamente también superficies grandes. En cuanto se detecta una señal, la sensibilidad puede ser seleccionada de modo que se supriman posibles señales interferentes y se realice una localización de la fuga.
La posibilidad de reducir la sensibilidad es otra ventaja.
Las fugas grandes en espacios pequeños no producen una desviación máxima durante mucho tiempo. Para localizar claramente fugas grandes simplemente se puede reducir la sensibilidad a un mínimo.
Debido al tiempo de respuesta rápido también se pueden detectar las concentraciones de gas trazador más pequeñas con una señal significante que cuando la concentración disminuye vuelve a bajar a cero. Además, en cualquier momento se puede restablecer el punto cero con solo pulsar una tecla.
Durante el desarrollo se hizo hincapié en la seguridad y la comodidad:
El localizador de fugas tiene una forma de modo tal que pueda ser llevado lo más cerca posible del cuerpo. Es suministrado con un cinturón para que se pueda trabajar sin dificultad con ambas manos. Un detalle práctico que ofrece seguridad adicional.
Por lo general el XRS 9012 se usa sobre todo para localizar fugas y no para medir concentraciones de gas. No obstante, si hubiera que realizar una localización basta mediante la medición en distintos puntos, ésta puede ser realizada de manera rápida y sencilla aumentando el grado de sensibilidad.
Una prestación útil en la práctica: La función MAX calcula la concentración máxima existente en el punto de medición cada vez que se pulsa la tecla. Con eso se puede comparar directamente entre sí las concentraciones de gas en diferentes puntos.
El XRS 9012 está dotado de una función automática de carga de batería. Si la batería se vaciara, normalmente bastan 5 a 10 minutos de carga para poder terminar la medición de ese momento. La carga se pude realizar también a través del mechero del coche.
Ventajas contundentes del sistema XRS en la práctica
La concepción del sistema XRS se basa en los conocimientos actuales de la técnica de materiales y procesos. Ventaja para el usuario: ¡Un medidor efectivo con una relación calidad-precio optimizada al máximo! ¡Al sumar sus ventajas, el sistema XRS es actualmente el mejor detector de gas para la localización de fugas no destructiva!
Aparte de nuestra experiencia de años en sistemas de gas trazador, en el desarrollo de este sistema se han tenido en cuenta numerosas sugerencias de usuarios procedentes de la práctica: Así, por ejemplo, el sensor de medición ha sido colocado directamente en la sonda de suelo. Resultado: ¡Tiempos de respuesta extremadamente rápidos!
¡También en la lista de deseos de los usuarios: costes consecutivos mínimos y una seguridad funcional! ¡Por eso, a diferencia de otros detectores de gas, el sistema XRS trabaja sin bomba de vacío, con lo cual se suprimen las costosas reparaciones de esos componentes propensos a fallar!
- Sensibilidad ajustable
- No hay saturación – tampoco en fugas grandes
- Recuperación rápida
- Ajuste automático del punto cero
- No hay interferencia de otros gases
- Carcasa ergonómica – el cinturón permite trabajar con ambas manos
- Batería recargable que no lleva mantenimiento, con tiempo corto de carga y larga vida útil, también se puede cargar en el vehículo (12 V)
- Indicación de fallos
- Memoria de valores de medición mín. y máx.
Accesorios para el XRS 9012
Cabezal de medición manual XRS H 21: Para la detección de fugas de hidrógeno mediante el XRS 9012
El cabezal de medición manual XRS H 21 forma parte del equipamiento básico del detector de fugas de hidrógeno XRS 9012. El sensor se encuentra realmente en la punta del cabezal de medición manual, el cual se conecta el aparato de detección de fugas mediante un cable. El aparato de medición reacciona en cuanto el cabezal de medición manual entra en contacto con un gas de ensayo.
El XRS H 21 es ideal para la localización exacta de fugas y se puede emplear en combinación con el mango estándar XRS P 12
Cabezal de medición de suelo XRS 8212: Para la localización de fugas bajo las más difíciles condiciones
El cabezal de medición de suelo se utiliza en la localización de fugas en superficies blandas como la tierra, la arcilla, la arena, la grava, la nieve o los pantanos, y dondequiera que no se pueda utilizar el cabezal de medición de superficie XRS 8612 debido a la vegetación.
Ventajas en la práctica:
- Detecta hidrógeno en el suelo seco o húmedo en todo tipo de superficie blanda
- Sensor de hidrógeno integrado en la punta
- Trabaja sin bomba
- Resistente al agua
El cabezal de medición del suelo XRS 8212 se utiliza conjuntamente con el detector de fugas XRS 9012 y es especialmente adecuado para la detección de fugas en los entornos más adversos.
El hidrógeno es soluble en agua hasta un cierto grado. Por lo tanto, el cabezal de medición XRS 8212 se utiliza también en el agua para localizar el hidrógeno disuelto.
Sonda de suelo XRS 8612
Esta sonda ha sido desarrollada especialmente para la localización de fugas subterráneas y se emplea conjuntamente con el XRS 9012.
Para evitar que el hidrógeno, debido a su alta volatilidad, se esfume al alcanzar la superficie, la sonda aspira el gas inmediatamente del suelo o el revestimiento. Con eso es posible localizar con precisión incluso las fugas más pequeñas en tubos y depósitos sin tener que descubrirlas mediante perforaciones o excavaciones.
El equipamiento de la sonda de suelo XRS 8612 incluye una bomba de vacío con dos velocidades de trabajo. El sensor de hidrógeno utilizado es idéntico al sensor del XRS 9012. El montaje del sensor tiene como consecuencia que se indique la presencia del gas buscado más rápidamente que como sucedería si se condujera el gas al localizador de fugas mediante una manguera.
La batería fiable del XRS 9012 se emplea también en la sonda de suelo XRS 8612. Un diodo luminoso indica cuando la batería debe ser cargada. La batería puede ser cargada tantas veces y todo el tiempo que se desee.
Para evitar que la sonda aspire agua, la sonda de suelo XRS 8612 dispone de un filtro de polvo y una válvula de desbordamiento. Un diodo luminoso indica cuando la válvula de desbordamiento está cerrada. La válvula puede ser puesta en marcha nuevamente sencillamente pulsando una tecla.
Comprar
Datos técnicos
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | XRS009012 | |
modelo de carcasa | ||
Metal | ||
pantalla | ||
no hay mensajes en la pantalla | ||
alimentación eléctrica | ||
externa (fuente de alimentación) | ||
interna (batería) | ||
duración | ||
13 h a 20 ºC | ||
6 h a -20 ºC | ||
interfaces | ||
cable jack de 3,5 mm (auriculares) | ||
cierre en bayoneta (sensor) | ||
control del aparato | ||
teclado de membrana | ||
tipo de protección | ||
IP55 | ||
peso | ||
(sin embalaje) [kg] | 1,9 |
Instalaciones, características y funciones | ||
---|---|---|
sensores externos | ||
gas [H2] | ||
funciones y equipamiento | ||
localización de fugas de gas trazador | ||
visualización de fallos | ||
sensibilidad ajustable | ||
no se constata una saturación de los sensores (tampoco en fugas grandes) | ||
recuperación rápida de los sensores en caso de variaciones fuertes en la concentración de gas | ||
ajuste automático del punto cero | ||
interferencia escasa con otros gases | ||
registrador de los valores de medición mínimos | ||
registrador de los valores de medición máximos | ||
batería sin requisitos de mantenimiento, con un pequeño cargador y una vida útil de larga duración |
Volumen de suministro estándar | ||
---|---|---|
volumen de suministro estándar | ||
cabezal de medición XRS H21 | ||
Medidor | ||
Manual de instrucciones | ||
auriculares pequeños | ||
bolsa de transporte | ||
cable de conexión XRS C21 (3 m) | ||
mango estábdar XRS P12 |
Equipamiento de serie
disponibles de manera opcional
no disponible
XRS H 21
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | XRS000H21 | |
A2-gas [ppm] | ||
Gama de medición mín. | gas H2 [ppm] | 0,7 | |
sensibilidad de respuesta | gas H2 [ppm] | 0,7 | |
tiempo de respuesta | < 1 | |
duración del proceso de calentamiento | 6 seg | |
kit de bomba | ||
potencia estándar de la bomba (l/min) [L/min] | ||
potencia máx. de la bomba (l/min) [l/min] | ||
potencia estándar de la bomba (mbar) [mbar] | ||
potencia de la bomba máx. (mbar) [mbar] | ||
tipo de bomba | ||
alimentación eléctrica | ||
consumo de potencia [kW] | ||
consumo de potencia aprox. [mA] | ||
capacidad estándar de la batería ( > 0 °C) [h] | ||
capacidad de la batería a la potencia máx. de la bomba ( > 0°C) [h] | ||
material del elemento sensor | ||
otros | ||
Aluminio | ||
Acero | ||
mixto | ||
policarbonato | ||
material del mango | ||
Plástico | ||
plástico / metal | ||
Metal | ||
puertos / formato conector | ||
formato del conector | conector especial de 5 polos | |
conector SDI | ||
condiciones ambientales (electrónica de medición mango) | ||
temperatura mín. de funcionamiento [°C] | -20 | |
temperatura máx. de funcionamiento [°C] | 50 | |
temperatura mín. de almacenamiento [°C] | ||
temperatura máx. de almacenamiento [°C] | ||
funciones y equipamiento | ||
filtro sintético robusto para la protección del sensor |
magnitudes calculables y funciones | ||
---|---|---|
sensores internos | ||
H2 - gas de hidrógeno [dígitos] | ||
funciones y equipamiento | ||
filtro sintético robusto para la protección del sensor | ||
sifón flexible | ||
puño funcional con una bomba activa de aspiración conectada | ||
punta del sensor con protector para pinchar en subsuelos poco consolidados | ||
juntas de goma para lograr un mejor sellado | ||
cable de conexión integrado | ||
tapa protectora sinterizada | ||
barras huecas atornillables para alargamiento |
Equipamiento de serie
disponibles de manera opcional
no disponible
XRS 8212
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | XRS008212 | |
A2-gas [ppm] | ||
Gama de medición mín. | gas H2 [ppm] | 0,7 | |
sensibilidad de respuesta | gas H2 [ppm] | 1 | |
tiempo de respuesta | < 1 | |
duración del proceso de calentamiento | < 10 | |
kit de bomba | ||
potencia estándar de la bomba (l/min) [L/min] | ||
potencia máx. de la bomba (l/min) [l/min] | ||
potencia estándar de la bomba (mbar) [mbar] | ||
potencia de la bomba máx. (mbar) [mbar] | ||
tipo de bomba | ||
alimentación eléctrica | ||
consumo de potencia [kW] | ||
consumo de potencia aprox. [mA] | ||
capacidad estándar de la batería ( > 0 °C) [h] | ||
capacidad de la batería a la potencia máx. de la bomba ( > 0°C) [h] | ||
medidas del elemento sensor | ||
longitud [mm] | 905 | |
Diámetro [mm] | 24 | |
material del elemento sensor | ||
otros | ||
Aluminio | ||
Acero | ||
mixto | ||
policarbonato | ||
material del mango | ||
material | plástico / metal | |
Plástico | ||
Metal | ||
puertos / formato conector | ||
formato del conector | conector especial de 5 polos | |
conector SDI | ||
condiciones ambientales (electrónica de medición mango) | ||
temperatura mín. de funcionamiento [°C] | -20 | |
temperatura máx. de funcionamiento [°C] | 50 | |
temperatura mín. de almacenamiento [°C] | ||
temperatura máx. de almacenamiento [°C] | ||
funciones y equipamiento | ||
punta del sensor con protector para pinchar en subsuelos poco consolidados | ||
peso | ||
(sin embalaje) [kg] | 0,54 |
magnitudes calculables y funciones | ||
---|---|---|
sensores internos | ||
H2 - gas de hidrógeno [dígitos] | ||
funciones y equipamiento | ||
punta del sensor con protector para pinchar en subsuelos poco consolidados | ||
sifón flexible | ||
puño funcional con una bomba activa de aspiración conectada | ||
juntas de goma para lograr un mejor sellado | ||
cable de conexión integrado | ||
filtro sintético robusto para la protección del sensor | ||
tapa protectora sinterizada | ||
barras huecas atornillables para alargamiento |
Equipamiento de serie
disponibles de manera opcional
no disponible
XRS 8612
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | XRS008612 | |
A2-gas [ppm] | ||
Gama de medición mín. | gas H2 [ppm] | 0,7 | |
sensibilidad de respuesta | gas H2 [ppm] | 0,7 | |
tiempo de respuesta | < 1 | |
kit de bomba | ||
potencia estándar de la bomba (l/min) [L/min] | 0,5 | |
potencia máx. de la bomba (l/min) [l/min] | 1 | |
potencia estándar de la bomba (mbar) [mbar] | 200 | |
potencia de la bomba máx. (mbar) [mbar] | 450 | |
tipo de bomba | bomba de membrana | |
alimentación eléctrica | batería recargable | |
capacidad estándar de la batería ( > 0 °C) [h] | 20 | |
capacidad de la batería a la potencia máx. de la bomba ( > 0°C) [h] | 3 | |
medidas del elemento sensor | ||
longitud [mm] | 905 | |
Diámetro [mm] | 24 | |
material del elemento sensor | ||
otros | ||
Aluminio | ||
Acero | ||
mixto | ||
policarbonato | ||
material del mango | ||
material | plástico / metal | |
Plástico | ||
Metal | ||
puertos / formato conector | ||
formato del conector | conector especial de 5 polos | |
conector SDI | ||
condiciones ambientales (electrónica de medición mango) | ||
temperatura mín. de funcionamiento [°C] | -20 | |
temperatura máx. de funcionamiento [°C] | 50 | |
temperatura mín. de almacenamiento [°C] | -30 | |
temperatura máx. de almacenamiento [°C] | 50 | |
funciones y equipamiento | ||
filtro sintético robusto para la protección del sensor | ||
puño funcional con una bomba activa de aspiración conectada | ||
juntas de goma para lograr un mejor sellado | ||
peso | ||
(sin embalaje) [kg] | 1,8 |
magnitudes calculables y funciones | ||
---|---|---|
sensores internos | ||
H2 - gas de hidrógeno [dígitos] | ||
funciones y equipamiento | ||
filtro sintético robusto para la protección del sensor | ||
puño funcional con una bomba activa de aspiración conectada | ||
juntas de goma para lograr un mejor sellado | ||
sifón flexible | ||
punta del sensor con protector para pinchar en subsuelos poco consolidados | ||
cable de conexión integrado | ||
tapa protectora sinterizada | ||
barras huecas atornillables para alargamiento |
Equipamiento de serie
disponibles de manera opcional
no disponible
