Correlador LD20HC

Medidor 2 en 1 avanzado para la detección de fugas por correlación o a través de la localización acústica de fugas

El LD20HC combina ingeniería de calidad «Made in Germany» con la tecnología más novedosa para la detección de fugas en tuberías o redes de agua potable, por lo que se recomienda como equipo estándar óptimo para las empresas de suministro de agua y las empresas de servicios de metrología.

En los puntos de fuga el agua sale a presión, haciendo al brotar un ruido que se propaga en ambas direcciones a lo largo de la tubería y es detectado por sensores ultrasensibles que, con ese propósito, pueden ser colocados en puntos accesibles como hidrantes o válvulas.

Permite especificar con precisión el material y el diámetro de todas las tuberías

Como el tipo del tubo de agua influye siempre en la propagación del sonido, en el LD20HC se puede especificar el material y el diámetro de todos los tubos y así comprobar hasta 20 tramos de tubería en un único proceso de medición. La señal captada es amplificada y transmitida por radiofrecuencia al correlador que permite aplicar a la señal 256 filtros de libre elección.

También puede emplearse para la localización acústica de fugas y tuberías

Con el LD20HC se pueden emplear también los micrófonos estándar del LD6000, como por ejemplo el LD6000 BMW.

Además, para el análisis mediante escucha el LD20HC está equipado con una entrada para micrófonos de sonidos propagados por estructuras sólidas o por el suelo, como por ejemplo micrófonos estándar del detector combi LD6000 como el LD6000 BMW. Así, por ejemplo, combinándolo con un micrófono de suelo se puede verificar el punto de fuga determinado por correlación así como realizar cualquier otro tipo de localización acústica de fugas y tuberías.

Innovador modo smart con indicador smart gráfico y numérico para una rápida detección de fugas

Gracias a la función smart patentada verá en la pantalla la información más importante: las fugas potenciales se muestran como indicador de barras, en el cual la fuga se representa en el nivel más alto. ¡Es imposible localizar fugas acústicamente de una manera más rápida y sencilla!

Ventajas en la práctica:

  • Aparato combinado para la medición de la correlación y la localización de fugas acústica
  • Técnica de medición avanzada con procesador de 6 núcleos ultrarápido en una robusta carcasa de aluminio
  • Correlación de tres puntos de 64 bit
  • Análisis de la frecuencia (FFT)
  • Se puede especificar el material y el diámetro de los tramos de tubería a medir
  • Medida de la correlación de hasta 20 tramos de tubería en un único proceso de medición
  • Innovadora función smart para una detección del punto de fuga acústica aún más rápida (patente registrada)
  • Guía del operario sencilla con control dual de teclas y pantalla táctil
  • Receptores de señal acústica ultrasensibles
    y radiotransmisores potentes – con una amplificación de más de 60.000x
  • Conexión para micrófono
    de cuerpo sólido y de suelo

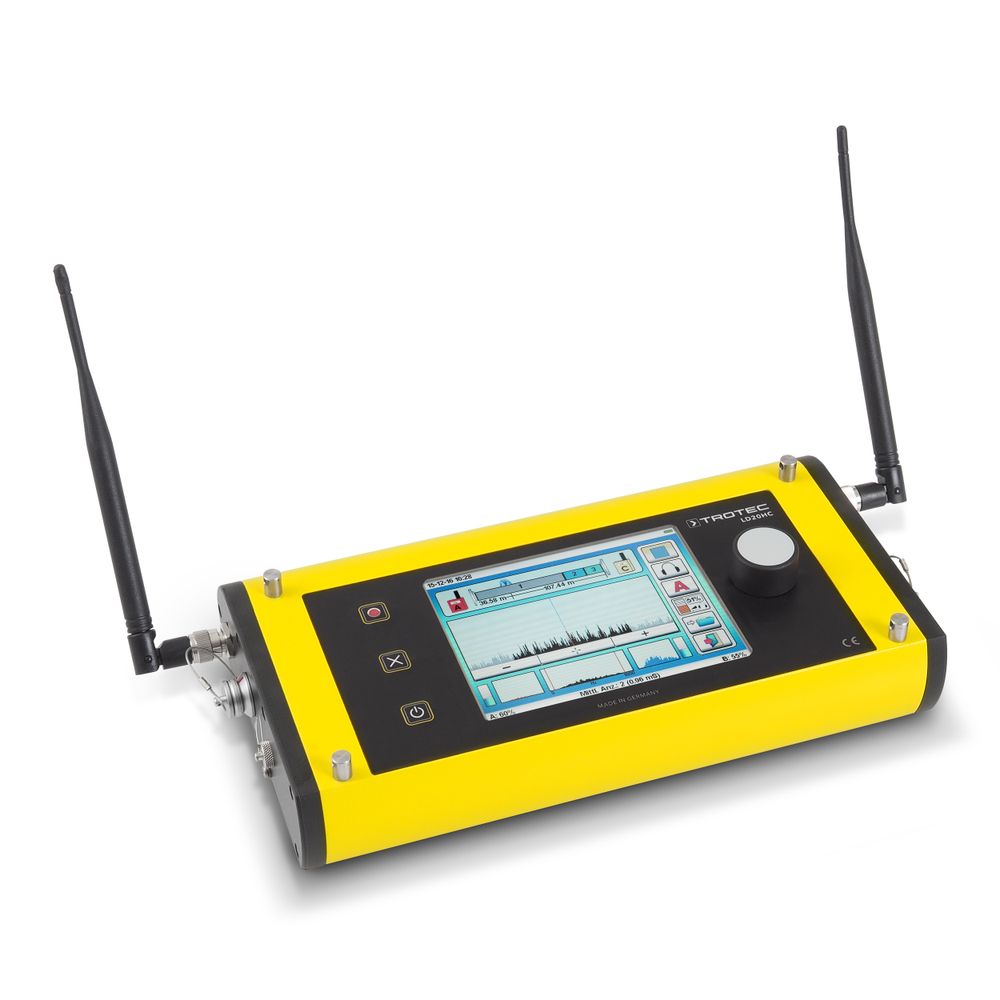

LD20HC: compacto, manejo sencillo, funciones de alto rendimiento
LD20HC: entrega en maletín de transporte y listo para usar
El LD20HC permite realizar mediciones por correlación rápidas, sencillas y precisas

Volumen de suministro estándar del correlador LD20HC

Volumen de suministro estándar del LD20HC:

  • Correlador LD20HC con dos antenas y un cinturón
  • LD K – auriculares protegidos contra el ruido
  • Cargador
  • LD-TA – transmisor 1 incl. receptor de señal acústica, color rojo
  • LD-TB – transmisor 2 incl. receptor de señal acústica, color amarillo
  • Maletín de transporte para el medidor, LD-TA, LD-TB y accesorios



Accesorios opcionales:

  • LD-TC – emisor 3 incl. receptor de señal acústica, color azul
  • LD20 MA – antena de pie imantado para el
    correlador con amplificación
  • LD20 MA – antena de pie imantado para el correlador con amplificación (±4 dB ganancia)
  • LD20 Hydro – hidrófono sin manómetro
  • LD20 Hydro UF – adaptador para hidrófono sobre garra de hidrante DIN con rosca interior de 1 pulgada para el montaje con llave para hidrantes
  • LD6000 VK – cable de conexión para micrófonos de suelo
  • LD6000 BMW – micrófono de suelo con protección de viento
    (con botón de hombre muerto)
  • LD6000 BM – micrófono universal con adaptador imantado
  • LD6000 DA – adaptador de trípode
  • LD6000 VL – extensión de varilla con punta
El LD20HG permite una correlación de alto rendimiento FFT de 64 bit hasta en tres puntos de medición

Ventajas de proceso de la medición por correlación con el LD20HC

Medición por correlación esquemática con el LD20HC

La correlación es un método para ordenador mediante el cual se pueden realizar localizaciones de fugas muy precisas.

Cada fuga emite un sonido que se extiende por el tubo y se transmite a los hidrantes, la grifería o las compuertas. El sonido es captado en hasta tres puntos de medición de contacto por receptores de señal ultrasensibles y transferido al correlador mediante un radiotransmisor LD. El LD20HC calcula la ubicación exacta de la fuga partiendo de la diferencia de la duración del recorrido de esas señales considerando el material, el diámetro del tubo y la longitud del tramo de medición.

Mientras que la localización de fugas por otros métodos electroacústicos (especialmente en caso de tuberías largas) resulta muy difícil de llevar a cabo en condiciones de inclemencia meteorológica, gran profundidad de la tubería o ruido ambiental elevado, sí se puede realizar sin mayores problemas mediante la correlación.

Comprar

Datos técnicos

Datos técnicos
información general
  número de artículo 3.110.008.205
ruido
  principio de medición Piezocerámica
Sensibilidad >1000pC/g
  gama de medición mín. [Hz] 0
  gama de medición máx. [Hz] 5.000
  Rango de frecuencias Localización de fugas acústica 0-4000 Hz
  Resolución de medición geófonos 0 - 99 dígitos (equivalente a dB)
  Resolución de medición correlación 5 cm para tramo de medición de 100 m
  filtro 256 filtros paso alto y paso bajo
  amplificación [dB] 120
  impedancia de entrada [Ω] 1 MΩ
  impedancia de salida [Ω] <10 Ω
Transferencia de datos [Radio]
  frecuencia de transmisión [MHz] 433/ 434 MHz
  potencia de transmisión [mW] 500
pantalla
  LCD táctil a color 5,7"
  con iluminación de fondo
pantalla
  memoria de datos Hasta 100 mediciones por modo de funcionamiento
interfaces
  2 x tomas para antena SMA
  Conexión de bayoneta para sensor (IP65)
  Conexión para auriculares de 3 pines (IP65)
  Toma de carga de 4 pines (IP65)
  Conexión para cable USB (IP65)
control del aparato
  función táctil
  Teclas
  Regulador giratorio
  idiomas permitidos: DE, EN, FR, IT, PT, PL, SE, TR, HR, SL, SK, CN
modelo de carcasa
  Aluminio
  Revestido de polvo
tipo de protección
  IP65
condiciones del entorno
  en funcionamiento, temperatura mín. [°C] -10
  en funcionamiento, temperatura máx. [°C] 55
  temperatura mín. almacenamiento [°C] -25
  temperatura máx. almacenamiento [°C] 65
duración
  > 10 h funcionamiento permanente
alimentación eléctrica
  Tipo de pilas Batería recargable Ni-MH, 8.500 mAh
medidas
  longitud (sin embalaje) [mm] 380
  Ancho (sin embalaje) [mm] 155
  Altura (sin embalaje) [mm] 67
peso
  (sin embalaje) [kg] 2,9
  (incl. embalaje) [kg] 4,2
Volumen de suministro estándar
volumen de suministro estándar
  Medidor
  Antena(s)
  cinturón para el aparato de medición
  LD K – auriculares protegidos contra el ruido
  cargador
  LD-TA - transmisor 1 incl. captador acústico, color rojo
  LD-TB - transmisor 2 incl. captador acústico, color amarillo
  maleta de transporte
  Manual de instrucciones
magnitudes calculables y funciones
funciones y equipamiento
  Localización de fugas por correlación (automática, manual)
  Localización de fugas acústica (F&L, Smart)
  Ajuste automático del filtro
  Amplificación automática
  Archivo de preferencias para la configuración manual de los filtros
  seguro contra el exceso de ruido
