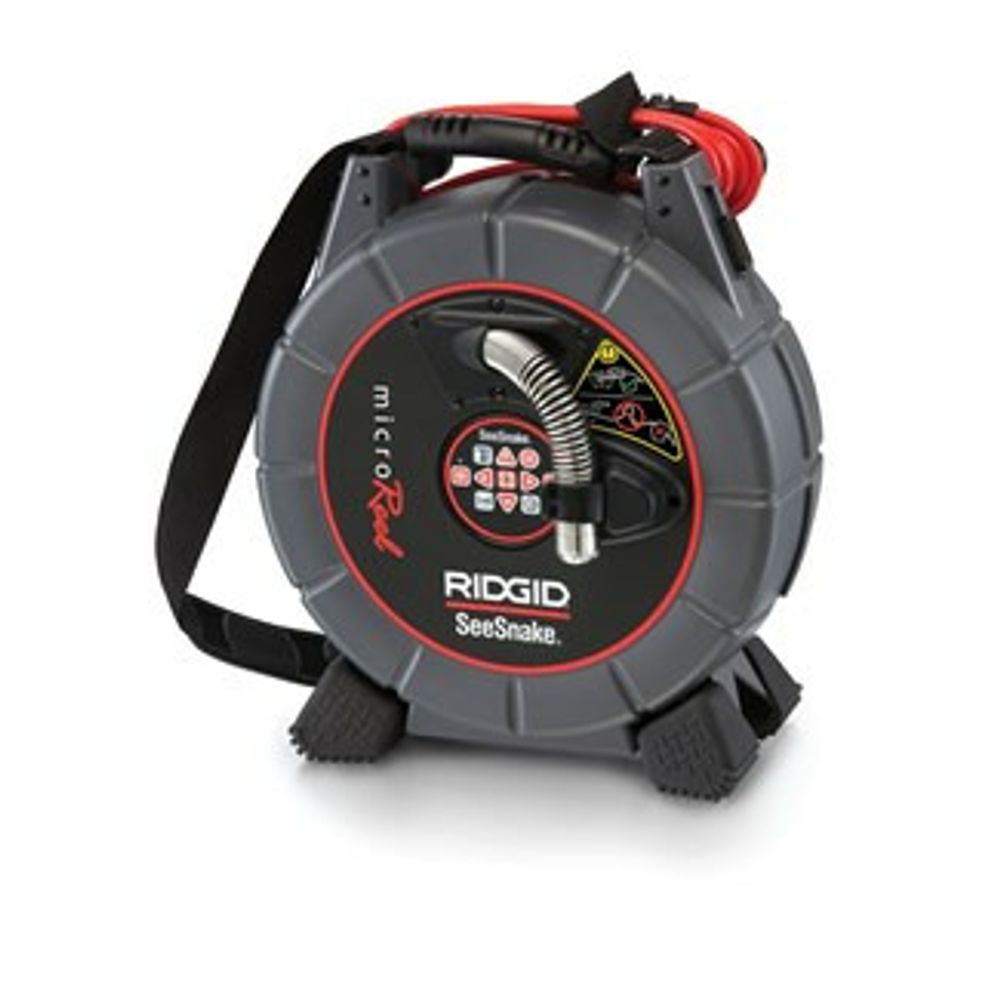

Sistema de cámara de inspección SeeSnake microReel

Cámara de tubo de hasta 30 metros de longitud para inspección y medición óptica de redes de líneas industriales

Cámara de inspección manual de alto valor para utilizar como unidad de pantalla

Este sistema de cámara dispone, ya en el equipamiento estándar, de un transmisor de localización integrado en el cabezal de cámara para la localización exacta del recorrido de una línea así como de un contador de metros del cable de empuje. Las bolas guías incluidas en el volumen de suministro no solo ayudan a central el cabezal de la cámara, y lo mantienen limpio de las suciedades del fondo del tubo, sino que, gracias a su inteligente estructura, hacen posible también el paso de la punta de la sonda por tramos curvos ajustados.

Por tanto, en combinación con la flexibilidad excepcional de su cable de empuje de 30 metros, el miccroReel es apropiado para múltiples aplicaciones que van desde el análisis de acometidas hasta la inspección y medición complicada de redes de tubos industriales.

En vez de contar con un monitor fijo integrado, todos los sistemas de inspección microReel están concebidos para su uso conjunto con una cámara de inspección digital micro CA a modo de unidad de pantalla y alimentación, la cual podrá comprar como juego completo a precio muy económico a la vez que el sistema de inspección. De este modo, el rango de uso de su cámara de tubo se amplía notablemente, puesto que las cámaras de inspección micro CA-350 y micro CA-350x no son tan sólo unidades de pantalla, sino también cámaras de inspección digital autónoma y de gran calidad para la documentación de vídeos o imágenes.

Y si ya dispone de una cámara de inspección digital CA, puede simplemente pedir a posteriori la cámara de tubo para combinarlas.


Localización precisa por sonda


Localización de fugas y mucho más: una combinación inteligente

El SeeSnake microReel dispone de un emisor integrado de 512 Hz que permite, en combinación con el detector de líneas SR-24, detectar todo el recorrido de líneas durante la inspección y localizar con absoluta precisión el punto de daño.

Combinando ambos medidores tendrá la posibilidad de realizar trabajos de saneamiento en puntos de fugas minimizando los riesgos y además podrá obtener el recorrido no conocido de otros cables no averiados sin ocasionar daños.

Detector de línea SR-24

Características especiales de equipamiento

Sistema de cámara de inspección SeeSnake microReel
Talla
Sistema de cámara de inspección SeeSnake microReel
Y si ya dispone de una cámara de inspección digital CA, puede simplemente pedir a posteriori la cámara de tubo para combinarlas.
Sistema de cámara de inspección SeeSnake microReel
Sistema profesional de fácil manejo
Sistema de cámara de inspección SeeSnake microReel
En lugar de albergar un monitor integrado de forma permanente, el SeeSnake microReel está diseñado para combinarse con una cámara de inspección digital micro-CA como unidad de visualización de fuente de alimentación.

SeeSnake microReel - operación fuera de la red:

Alta movilidad
Gracias a su reducido peso y compacto diseño, los sistemas de inspección SeeSnake se pueden guardar fácilmente en el vehículo y llevar así hasta el lugar de uso.
Estructura robusta
El SeeSnake microReel presenta una estructura fiable y robusta con carcasa para el cabezal de cámara y un muelle de resistente acero inoxidable que garantizan una larga vida útil.
SeeSnake

Comparación directa de todos los Sistemas de inspección SeeSnake:

Para que encuentre el Sistemas de inspección SeeSnake que mejor se adapta a sus necesidades, aquí le ofrecemos la posibilidad de comparar claramente todos los Sistemas de inspección SeeSnake entre sí.

Si lo desea, puede desmarcar los modelos que no quiera incorporar a la comparación.

Comparación de los datos técnicos

Ventajas en la práctica:

  • Sistema profesional de fácil manejo
  • Peso ligero
  • Estructura compacta y robusta
  • Contador de metros del cable de empuje
  • Transmisor de localización integrado de 512Hz
  • Cable de empuje reforzado con fibra de vidrio, 30 m de longitud
  • Lente de cristal de zafiro resistente a los arañazos
  • LED de alta potencia con ajuste multi-fase
  • Cabezal de cámara con cable de empuje resistente al agua hasta 7 bar
  • Operación independiente de red

Investigacion:

  • Tipo: cable de empuje reforzado con fibra de vidrio
  • Dimensiones: longitud 25 m (ø 6,3 mm)
  • Flexibilidad de 90°: cables ≥ ø 30 mm

cabezal de cámara:

  • Diámetro: 15,5 mm
  • Diseño: cubierta a prueba de golpes con lente de cristal de zafiro
  • Protección: resistente al agua hasta 7 bar

Más datos:

  • Visibilidad: 10 mm a ∞
  • Iluminación: 6 LED
  • Resolución de video/foto: 648 × 488 píxeles (NTSC), 768 × 576 píxeles (PAL)
  • Peso: 4,1 kg
  • Características y funciones: cámara a color, transmisor de 512 Hz integrado
  • Condiciones ambientales: 5 °C a 46 °C, 5% a 95% HR.
  • Dimensiones: 337 x 168 x 445 mm

Comprar

Datos técnicos

Datos técnicos
información general
  número de artículo 3.110.007.031
sonda
  longitud [m] 30
  diámetro Ø | sonda [mm] 6,7
  arco de 90º para longitudes de Ø 50 mm
cabezal de cámara
  diámetro Ø | cabezal de cámara [mm] 25
  cubierta resistente a golpes con cristal de zafiro
  resistente bajo el agua hasta una presión de 7 bar
zona de enfoque
  10 mm - ∞
resolución de imagen
  628 x 586 píxeles (PAL)
  510 x 496 píxeles (NTSC)
iuminación
  3 led Luxeon
puertos / formato conector
  formato del conector puertos del sistema para micro CA-3xx
material
  Plástico
alimentación eléctrica
  a través de micro CA-3xx
condiciones del entorno
  temperatura mín. [°C] 5
  temperatura máx. [°C] 46
  humedad relativa del aire mín. 5
  humedad relativa del aire máx. 95
medidas
  longitud (sin embalaje) [mm] 324
  Ancho (sin embalaje) [mm] 114
  Altura (sin embalaje) [mm] 483
peso
  (sin embalaje) [kg] 4,7
Volumen de suministro estándar
volumen de suministro estándar
  Manual de instrucciones
  cámara de tubo incl. micro CA-300
  espejo de vista lateral, adaptador de gancho e imantado
  sonda videoscópica
  bola(s) guía
  cable de conexión para micro CA-300
  con transmisor integrado de 512 Hz
magnitudes calculables y funciones
sensores internos
  documentación de vídeos [MPEG]
  documentación de imágenes [JPEG]
  transmisor de frecuencias de localización especiales [Hz]
funciones y equipamiento
  Contador de metros de la guía
  almacenamiento en una carcasa de plástico resistente y móvil
  Cámara a color
  Guía reforzada con fibra de vidrio
  transmisor integrado de 512 Hz
  lente de cristal de zafiro resistente a los arañazos
  led de alta potencia con ajuste multi-fase
  funcionamiento independiente de red

 Equipamiento de serie

 disponibles de manera opcional

 no disponible
