Sistema de inspección VSP
Tan modular como móvil – VSP es la solución universal de uso flexible para la videoendoscopia técnica
Un sistema – incontables posibilidades
Hasta ahora, los técnicos de mantenimiento y reparación requerían los dispositivos ópticos más diversos para las inspecciones visuales. Muchos instrumentos, grandes inversiones y largos entrenamientos para cada aparato.
Nuestro sistema de inspección VSP, concebido modular, es la alternativa inteligente ya que el VSP le ofrece la mayor flexibilidad posible gracias a la posibilidad de combinar una unidad de control de monitor con diferentes módulos ópticos.
Sencillamente defina la configuración óptima para la finalidad prevista y amplíe el sistema, según lo necesite, con componentes adicionales.
Tanto para la inspección de instalaciones industriales, conductos de gases de desecho y aire, acometidas, sistemas de ventilación o tubos de aguas residuales – el sistema de inspección modular VSP le ofrece flexibles posibilidades de uso:
Use el sistema VSP, por ejemplo, como cámara para tuberías con cable de empuje largo para el control visual de canales de aguas residuales o ventilación y chimeneas, como endoscopio con sonda flexible para la inspección de cavidades de difícil acceso o como boroscopio con sonda rígida y visualización dual para pruebas visuales de máquinas e instalaciones. Y con el transmisor VSP opcional, su sistema VSP se convierte en un localizador puntual para localizar defectos en tuberías no metálicas.
Las suciedades, los daños o los defectos pueden ser detectados rápidamente y documentados fotográficamente o por vídeo en una tarjeta SD.
Con VSP la combinación siempre es correcta
El núcleo del sistema VSP es la unidad de control VSP Control. Este aparato de control generador de imágenes puede ser fijado de manera segura al tambor de cable de empuje mediante inmovilzación con enclavamiento y enchufado al cabezal de cámara conectado por medio de la toma multi-enchufe.
La ventaja especial del sistema VSP es que usted puede combinar con flexibilidad la unidad de control de monitor VSP Control con los más diversos componentes de sistema VSP. Ya sea como cámara para tuberías, videoendoscopio o videoboroscopio, para todos los componentes de sistema VSP, VSP Control funciona por regla general como unidad generadora de imágenes con una lógica única para toda la configuración de control y manejo de todos los módulos.
Posibilidad de ampliación económica para la inspección de máquinas, instalaciones o estructuras de edificios
Las cámaras de inspección, los videoboroscopios o los videoendoscopios clásicos son aparatos de medición concebidos independientes con unidad de monitor integrada, puertos y control electrónico. Esto aumenta los requerimientos de formación y los costes de inversión para cada aparato individual. ¡Con el sistema VSP usted puede ahorrarse esos costes y un largo adiestramiento!
Además del tambor de cable de empuje, hay disponibles dispositivos de centrado adicionales para la inspección en secciones de tuberías que, por ejemplo, permiten colocar el cabezal de la cámara en el centro de la sección de la tubería con un avance suave. El sistema VSP también incluye varios boroscopios y endoscopios que pueden ser conectados fácilmente a la unidad de control VSP Control a través del multi-enchufe. La visualización de imágenes se realiza por regla general a través del VSP-Control, mientras que las teclas de función adicionales de la empuñadura de pistola del boroscopio o el endoscopio permiten un manejo rápido.
En resumen, el sistema VSP le ofrece una solución universal extremadamente flexible para videoscopia y endoscopia técnica.
Simplemente sustituya o añada componentes individuales del sistema para convertir su sistema VSP en el dispositivo de inspección que necesita para su inspección visual específica en un abrir y cerrar de ojos, por ejemplo ...
- ... Cámara de inspección para la inspección visual de instalaciones industriales, conductos de gases de desecho y aire, acometidas, sistemas de ventilación o tubos de aguas residuales
- ... Videoendoscopio para la inspección de cavidades inaccesibles a través de las aberturas más pequeñas
- ... Videoboroscopio para inspecciones visuales en máquinas e instalaciones
- ... Cámara para tubería para la inspección eficaz de tramos de tubería incluso de gran longitud gracias a los carros de ruedas opcionales
- ... Dispositivo de localización puntual para la localización de defectos en tuberías no metálicas mediante un transmisor de cerdo de tubería
¡Todo con un solo sistema y una lógica de mando única!
Ventajas en la práctica:
- Desarrollo, diseño y fabricación: 100 % Trotec
- Solución universal óptima para muchas aplicaciones VT (Visual Testing)
- Sistema modular – combinable y ampliable con flexibilidad
- Robusta unidad de control con pantalla a color y batería de polímero de litio de alto rendimiento – de uso universal con todos los componentes de sistema VSP
- Cabezales de cámara muy luminosos de arco común – giratorios e inclinables o especialmente pequeños e impermeables conforme a IP67
- Ampliable con diferentes videoendoscopios y videoboroscopios
- También adecuado para la localización de puntos y recorridos con el transmisor opcional VSP3041
Unidad de control VSP Control
La unidad de control VSP Control es el núcleo de todo el sistema VSP. Tanto para la cámara para tuberías, el endoscopio o el boroscopio – para cualquier módulo de la cámara conectado VSP Control actúa como unidad generadora de imágenes con una lógica única para toda la configuración de control y manejo de todos los módulos.
Por medio de VSP Control se puede girar e inclinar el cabezal de la cámara (VSP-H41M) así como efectuar la configuración del brillo, el zoom o la captación de fotos o vídeos y la gestión de la memoria.
Mediante la toma multi-enchufe se puede conectar a VSP Control, según se escoja, el tambor del cable de empuje o diferentes videoendoscopios o videoboroscopios. La unidad de ABS, dotada de un teclado revestido de goma, protectores laterales de goma y protección IP 64, dispone además de una conexión USB y una ranura para tarjeta SD.
Con la unidad de control VSP Control, tendrá todas las tareas de inspección visual bajo control de forma segura

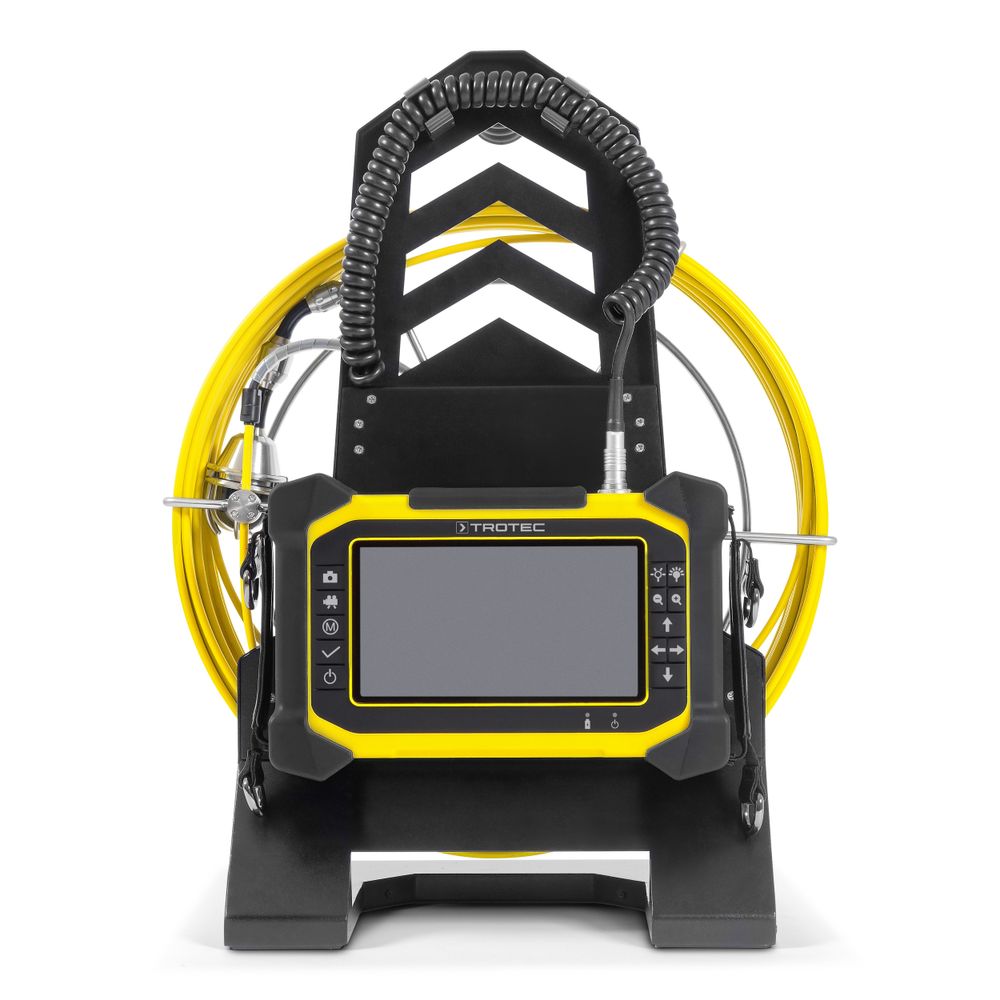

Tambor de cable de empuje VSP-R30
Para el uso en inspecciones en combinación con la unidad de control VSP Control
La VSP-R30 es la cámara para tuberías óptima, no solo para el control visual, por ejemplo de canales de aguas residuales y ventilación o chimeneas, sino también para muchas otras aplicaciones ya que puede variarse colocándole cabezales de cámara de diferentes tamaños. El cable de empuje reforzado con fibra de vidrio cuenta con un contador de metros y una función de medición de tramos parciales adicional.
Aproveche la flexibilidad modular del sistema VSP, por ejemplo el juego de cámara con cable de empuje VSP3041, listo para ser pedido, compuesto por la unidad de control VSP Control con protección antisolar en maletín de transporte, el cable de empuje de 30 m VSP-R30 y el cabezal de cámara VSP-H41M, la rejilla redonda de protección y la bola guía.
Cabezales de cámara VSP-H
Para el uso en inspecciones con tambor de cable de empuje VSP-R30
Hay dos cabezales de cámara disponibles para el sistema VSP: el VSP-H41M y el VSP H25F. Ambos cabezales de cámara están dotados de un cierre roscado hermético y pueden ser enroscados, alternándose, al extremo del cable de empuje.
El cabezal de la cabezal de cámara VSP-H41M se puede girar en 360° e inclinar en 180° durante las inspecciones. En el VSP-H41M la cámara y los LED están protegidos contra impactos debajo de una cúpula de plástico transparente intercambiable.
Para lograr una mayor protección del cabezal de cámara VSP-H41M y de su tapa de protección de plástico es posible usar una rejilla redonda de protección.
El fino cabezal de cámara VSP-H25F es óptimo también para zonas de inspección estrechas y con su campo visual >120° permite una buena visión.
Accesorios prácticos:
Radiotransmisor para localizar la posición del cabezal de cámara
El transmisor VSP3041, disponible opcionalmente, se coloca simplemente entre el extremo de la sonda y el cabezal de cámara y transmite la posición del cabezal de cámara a un receptor adecuado, como el detector de líneas SR-24.
Esto permite localizar el punto de la avería y detectar todo el recorrido de la tubería.
Videoendoscopio VSP-VS
Para el uso en inspecciones en combinación con la unidad de control VSP Control
Para el sistema VSP hay disponibles videoscopios con sondas de diferentes longitudes y diámetros. Para la visualización y el almacenamiento de imágenes sencillamente se conecta el videoscopio a la unidad de control VSP Control. Todos los videoscopios disponen de un cabezal de cámara acodable en modo continuo y una robusta sonda de varias paredes caracterizada por una gran flexibilidad a la par que una elevada resistencia a la torsión.
Gracias a la base magnética integrada, los videoendoscopios para la realización de inspecciones visuales también pueden fijarse fácilmente a paredes metálicas, vigas de hierro, puertas de armarios de distribución u otros componentes ferromagnéticos.
Videoboroscopio VSP-BS
Para el uso en inspecciones en combinación con la unidad de control VSP Control
Hay disponibles boroscopios para todo tipo de aplicaciones con sondas de diferentes grosores y cámara frontal, lateral o de visualización dual. El boroscopio se conecta sencillamente a la unidad de control VSP Control para la visualización y el almacenamiento de imágenes.
Dispositivos de centrado VSP con iluminación integrada
Como accesorio están disponibles dos carros de ruedas con chasis de patas de tijera de 3 puntos, que pueden ajustarse en modo continuo al diámetro interior de la tubería a inspeccionar. Los dispositivos de centrado permiten colocar el cabezal de la cámara en el centro de la sección del tubo con un avance suave, mientras que la iluminación integrada también mejora la visualización de la sección del tubo.
Ambos dispositivos de centrado pueden conectarse al cable de empuje por la parte trasera y equiparse con un cabezal de cámara de su elección por la parte delantera. Para una iluminación adicional, el dispositivo de centrado VSP-CD 60-200 está equipado con un anillo luminoso (24 ledes) y el VSP-CD 140-400 con tres focos led ajustables.
Trolley VSP
Esta maleta de transporte disponible opcionalmente con interior de espuma a medida para toda la cartera VSP, excluido el tambor de cable de empuje, le permite ahorrar tiempo organizando y un transporte seguro.
La robusta maleta rígida está equipada con mango retráctil, ruedas de transporte, asa de transporte y orificios de cierre para colocar candados.
Configurado listo para pedido: Juego de cámara con cable de empuje VSP3041 para la inspección de canales y tuberías
Aproveche la flexibilidad modular del sistema VSP, por ejemplo el juego de cámara con cable de empuje VSP3041, listo para ser pedido, compuesto por los siguientes componentes de sistema VSP:
- Unidad de control VSP Control con protección antisolar en maletín de transporte
- Tambor de cable de empuje VSP-R30 de 30 m
- Bola guía
- Cabezal de cámara VSP-H41M
- Rejilla redonda de protección para VSP-H41M
Con este juego usted dispone de una cámara con cable de empuje óptima cuyas posibilidades de uso, si lo necesitara, usted puede ampliar de manera económica con componentes de sistema VSP adicionales adicionales.
¡Esa flexibilidad de uso se la ofrece únicamente el sistema de inspección VSP de Trotec!
Bola guía incluida en el volumen de suministro
Una bola guía con rodillos incluida en el volumen de suministro ayuda a centrar el cabezal de la cámara en la sección del tubo (ø máx. 100 mm) y lo eleva por encima de los restos de suciedad del suelo.
Fácil de instalar: El cable de empuje simplemente se inserta en la bola guía abierta en su manguito frontal y luego se cierra sin herramientas mediante un cierre de clic. De este modo, el cable de empuje permanece bloqueado de forma segura en la bola guía.
Comprar
Datos técnicos
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | 3.110.007.115 | |
Cable de empuje | ||
tipo | Reforzado con fibra óptica | |
Dimensiones | largo 30 m, ø 5,4 mm | |
Arco de 90° | Líneas ≥ 135 mm | |
Tipo de protección cable de empuje | IP67 (conexión del cabezal de cámara) | |
Tambor | ||
Modelo tambor | Carcasa de metal con empuñadura y útil de enrollado y desenrollado, uso de pie o acostado, sistema de cuelgue por el lado trasero para fijación de la unidad de control VSP Control, contador de metros digital, cabe espiral integrado con multi-enchufe para VSP Control | |
medidas | ||
longitud (sin embalaje) [mm] | 515 | |
Ancho (sin embalaje) [mm] | 405 | |
Altura (sin embalaje) [mm] | 200 | |
peso | ||
(sin embalaje) [kg] | 6,5 |
Equipamiento de serie
disponibles de manera opcional
no disponible
VSP Control
Cabezales de cámara VSP-H
Videoendoscopio VSP-VS
Cabezal de cámara VSP-H41M
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | 3.110.007.130 | |
pantalla | ||
Resolución | 300 000 píxeles | |
carcasa | ||
Sonda de acero inoxidable con caperuza plástica | ||
Sonda / cabezal de la cámara | ||
enfoque | Manual | |
12 led | ||
Profundidad de campo | 15 mm hasta ∞ | |
campo de visión | >75° | |
rango de giro [°] | 180 | |
Rotación | 360° | |
Resistencia al agua | hasta 1 m | |
medidas | ||
longitud (sin embalaje) [mm] | 60 | |
Diámetro (sin embalaje) [mm] | 41 |
Volumen de suministro estándar | ||
---|---|---|
volumen de suministro estándar | ||
5 cúpulas plásticas de recambio |
Equipamiento de serie
disponibles de manera opcional
no disponible
Cabezal de cámara VSP-H25F
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | 3.110.007.135 | |
pantalla | ||
Resolución | 300 000 píxeles | |
carcasa | ||
Sonda de acero inoxidable con lente de cristal de zafiro | ||
Sonda / cabezal de la cámara | ||
enfoque | Manual | |
12 led | ||
Profundidad de campo | De 25 hasta 100 mm | |
campo de visión | >120° | |
Resistencia al agua | hasta 1 m | |
medidas | ||
longitud (sin embalaje) [mm] | 49 | |
Diámetro (sin embalaje) [mm] | 25 |
Equipamiento de serie
disponibles de manera opcional
no disponible
Videoendoscopio VSP-VS 3.9-1500
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | 3.110.007.153 | |
pantalla | ||
Resolución | 1 000 000 píxeles | |
puerto | ||
Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm | ||
funciones y equipamiento | ||
Angulación cabezal sonda | ||
Angulación arriba/abajo/derecha/izquierda | ||
Creación de fotos/vídeos | ||
Luminosidad | ||
Sonda / cabezal de la cámara | ||
6 led | ||
Profundidad de campo | De 10 hasta 80 mm | |
campo de visión | >120° | |
diámetro sonda | 3,9 mm | |
longitud sonda | 1,5 m | |
Tipo de sistema | Empuñadura de pistola con teclado y control mediante palanca de mando | |
Tipo de sonda | Malla metálica de wolframio con aleación de titanio | |
característica de seguridad | ||
Tipo de protección sistema | IP64 | |
Tipo de protección sonda | IP67 | |
medidas | ||
longitud (sin embalaje) [mm] | 155 | |
Ancho (sin embalaje) [mm] | 110 | |
Altura (sin embalaje) [mm] | 190 | |
peso | ||
(sin embalaje) [kg] | 0,62 |
Equipamiento de serie
disponibles de manera opcional
no disponible
Videoendoscopio VSP-VS 6.2-1500
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | 3.110.007.162 | |
pantalla | ||
Resolución | 1 000 000 píxeles | |
puerto | ||
Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm | ||
funciones y equipamiento | ||
Angulación cabezal sonda | ||
Angulación arriba/abajo/derecha/izquierda | ||
Creación de fotos/vídeos | ||
Luminosidad | ||
Sonda / cabezal de la cámara | ||
6 led | ||
Profundidad de campo | 15 mm hasta ∞ | |
campo de visión | >120° | |
diámetro sonda | 6,2 mm | |
longitud sonda | 1,5 m | |
Tipo de sistema | Empuñadura de pistola con teclado y control mediante palanca de mando | |
Tipo de sonda | Malla metálica de wolframio con aleación de titanio | |
característica de seguridad | ||
Tipo de protección sistema | IP64 | |
Tipo de protección sonda | IP67 | |
medidas | ||
longitud (sin embalaje) [mm] | 155 | |
Ancho (sin embalaje) [mm] | 110 | |
Altura (sin embalaje) [mm] | 190 | |
peso | ||
(sin embalaje) [kg] | 0,62 |
Equipamiento de serie
disponibles de manera opcional
no disponible
Videoendoscopio VSP-VS 6.2-3000
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | 3.110.007.163 | |
pantalla | ||
Resolución | 300 000 píxeles | |
puerto | ||
Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm | ||
funciones y equipamiento | ||
Angulación cabezal sonda | ||
Angulación arriba/abajo/derecha/izquierda | ||
Creación de fotos/vídeos | ||
Luminosidad | ||
Sonda / cabezal de la cámara | ||
6 led | ||
Profundidad de campo | 15 mm hasta ∞ | |
campo de visión | >120° | |
diámetro sonda | 6,2 mm | |
longitud sonda | 3 m | |
Tipo de sistema | Empuñadura de pistola con teclado y control mediante palanca de mando | |
Tipo de sonda | Malla metálica de wolframio con aleación de titanio | |
característica de seguridad | ||
Tipo de protección sistema | IP64 | |
Tipo de protección sonda | IP67 | |
medidas | ||
longitud (sin embalaje) [mm] | 155 | |
Ancho (sin embalaje) [mm] | 110 | |
Altura (sin embalaje) [mm] | 190 | |
peso | ||
(sin embalaje) [kg] | 0,62 |
Equipamiento de serie
disponibles de manera opcional
no disponible

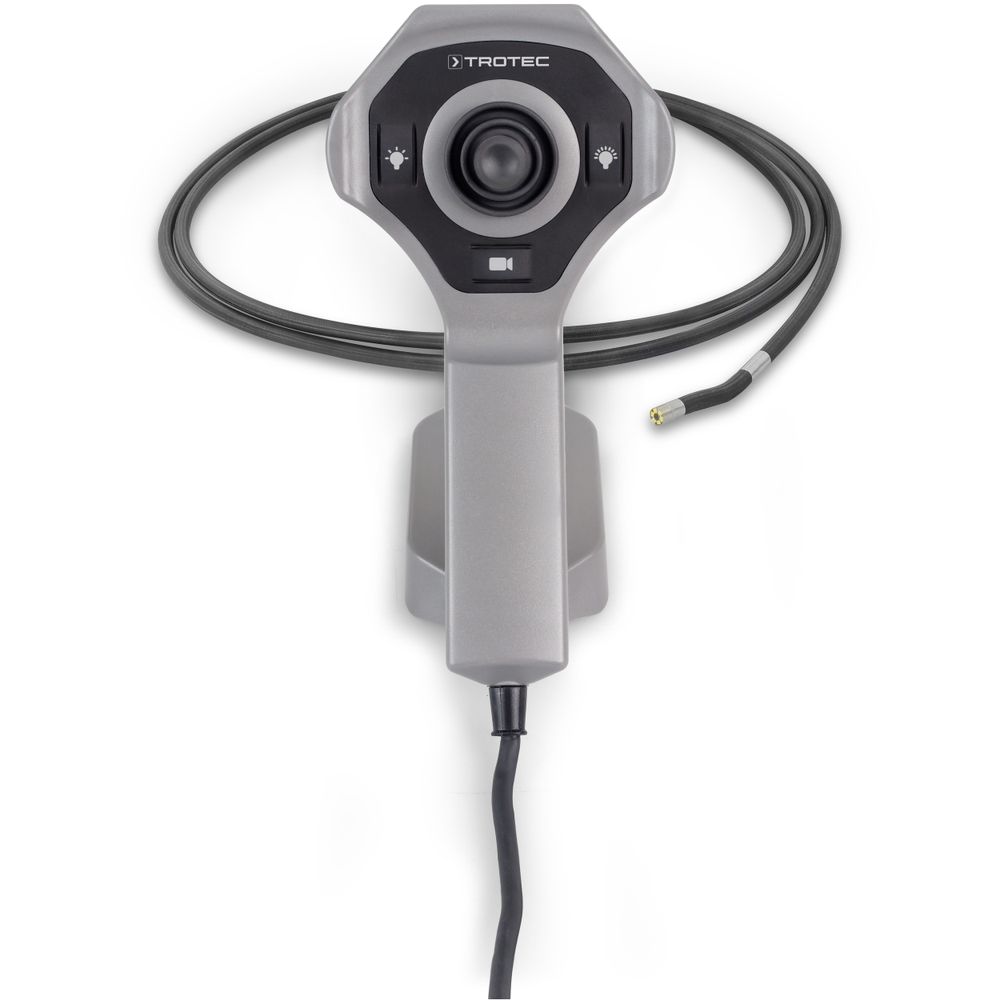

Videoendoscopio VSP-VS 8.4-3000
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | 3.110.007.164 | |
pantalla | ||
Resolución | 1 000 000 píxeles | |
puerto | ||
Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm | ||
funciones y equipamiento | ||
Angulación cabezal sonda | ||
Angulación arriba/abajo/derecha/izquierda | ||
Creación de fotos/vídeos | ||
Luminosidad | ||
Sonda / cabezal de la cámara | ||
6 led | ||
Profundidad de campo | 25 mm hasta ∞ | |
campo de visión | >120° | |
diámetro sonda | 8,4 mm | |
longitud sonda | 3 m | |
Tipo de sistema | Empuñadura de pistola con teclado y control mediante palanca de mando | |
Tipo de sonda | Malla metálica de wolframio con aleación de titanio | |
característica de seguridad | ||
Tipo de protección sistema | IP64 | |
Tipo de protección sonda | IP67 | |
medidas | ||
longitud (sin embalaje) [mm] | 155 | |
Ancho (sin embalaje) [mm] | 110 | |
Altura (sin embalaje) [mm] | 190 | |
peso | ||
(sin embalaje) [kg] | 0,62 |
Equipamiento de serie
disponibles de manera opcional
no disponible
Videoboroscopio VSP-BS
Videoboroscopio VSP-BS 4.5S
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | 3.110.007.183 | |
pantalla | ||
Resolución | 1 000 000 píxeles | |
puertos | ||
Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm | ||
funciones y equipamiento | ||
Tecla de cambio vista frontal/lateral | ||
Creación de fotos/vídeos | ||
Luminosidad | ||
Sonda / cabezal de la cámara | ||
Dirección visual | 90° | |
6 led | ||
Profundidad de campo | de 5 a 25 mm | |
campo de visión | >60° | |
diámetro sonda | 4,5 mm | |
longitud sonda | 25 cm | |
Tipo de sistema | Empuñadura de pistola con teclado | |
Tipo de sonda | rígido, sonda de acero inoxidable 304 | |
medidas | ||
longitud (sin embalaje) [mm] | 175 | |
Ancho (sin embalaje) [mm] | 67 | |
Altura (sin embalaje) [mm] | 50 | |
peso | ||
(sin embalaje) [kg] | 0,2 |
Equipamiento de serie
disponibles de manera opcional
no disponible
Videoboroscopio VSP-BS 6.4F
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | 3.110.007.192 | |
pantalla | ||
Resolución | 1 000 000 píxeles | |
puertos | ||
Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm | ||
funciones y equipamiento | ||
Tecla de cambio vista frontal/lateral | ||
Creación de fotos/vídeos | ||
Luminosidad | ||
Sonda / cabezal de la cámara | ||
Dirección visual | 0° | |
6 led | ||
Profundidad de campo | 15 mm hasta ∞ | |
campo de visión | >120° | |
diámetro sonda | 6,4 mm | |
longitud sonda | 25 cm | |
Tipo de sistema | Empuñadura de pistola con teclado | |
Tipo de sonda | rígido, sonda de acero inoxidable 304 | |
medidas | ||
longitud (sin embalaje) [mm] | 175 | |
Ancho (sin embalaje) [mm] | 67 | |
Altura (sin embalaje) [mm] | 50 | |
peso | ||
(sin embalaje) [kg] | 0,2 |
Equipamiento de serie
disponibles de manera opcional
no disponible
Videoboroscopio VSP-BS 6.4S
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | 3.110.007.186 | |
pantalla | ||
Resolución | 1 000 000 píxeles | |
puertos | ||
Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm | ||
funciones y equipamiento | ||
Tecla de cambio vista frontal/lateral | ||
Creación de fotos/vídeos | ||
Luminosidad | ||
Sonda / cabezal de la cámara | ||
Dirección visual | 90° | |
6 led | ||
Profundidad de campo | de 8 a 80 mm | |
campo de visión | >90° | |
diámetro sonda | 6,4 mm | |
longitud sonda | 25 cm | |
Tipo de sistema | Empuñadura de pistola con teclado | |
Tipo de sonda | rígido, sonda de acero inoxidable 304 | |
medidas | ||
longitud (sin embalaje) [mm] | 175 | |
Ancho (sin embalaje) [mm] | 67 | |
Altura (sin embalaje) [mm] | 50 | |
peso | ||
(sin embalaje) [kg] | 0,2 |
Equipamiento de serie
disponibles de manera opcional
no disponible
Seminarios
Videoboroscopio VSP-BS 6.4FS
Datos técnicos | ||
---|---|---|
información general | ||
número de artículo | 3.110.007.193 | |
pantalla | ||
Resolución | 300 000 píxeles | |
puertos | ||
Cabe de conexión con multi-enchufe para VSP Control, longitud aprox. 150cm | ||
funciones y equipamiento | ||
Tecla de cambio vista frontal/lateral | ||
Creación de fotos/vídeos | ||
Luminosidad | ||
Sonda / cabezal de la cámara | ||
Dirección visual | 0° / 90° | |
6 led | ||
1 led | ||
Profundidad de campo | de 8 a 80 mm / de 5 a 25 mm | |
campo de visión | >90° | |
diámetro sonda | 6,4 mm | |
longitud sonda | 25 cm | |
Tipo de sistema | Empuñadura de pistola con teclado | |
Tipo de sonda | rígido, sonda de acero inoxidable 304 | |
medidas | ||
longitud (sin embalaje) [mm] | 175 | |
Ancho (sin embalaje) [mm] | 67 | |
Altura (sin embalaje) [mm] | 50 | |
peso | ||
(sin embalaje) [kg] | 0,2 |
Equipamiento de serie
disponibles de manera opcional
no disponible
